Lösung:
Fortgeschrittenen-Kurs TNC 4xx

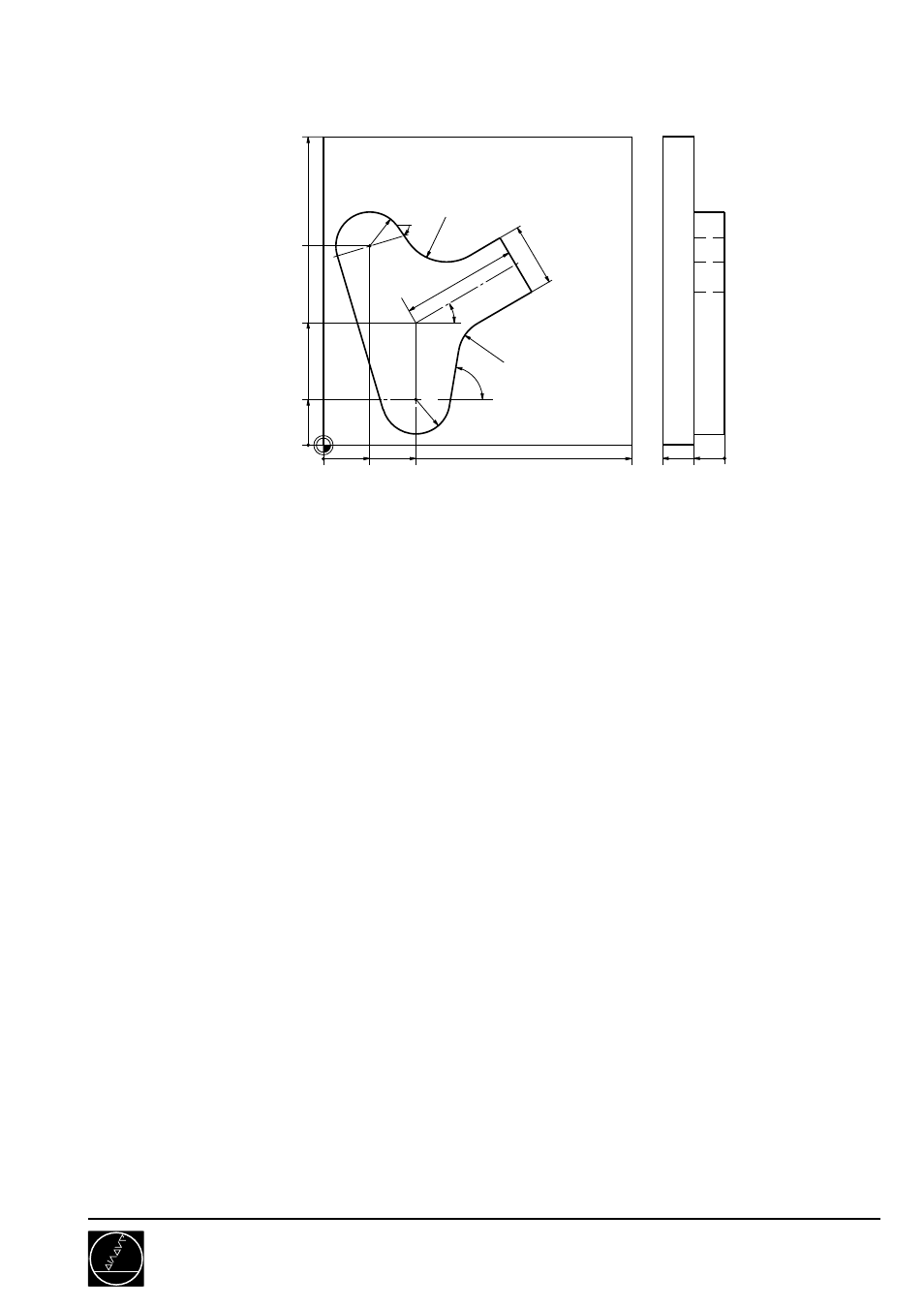

FK Hammer, Insel mit 20er-Zyklen
7173/3
C01
100
100
0
30
0
15
20
0
10
40
65
15
20
R11
30°
80°
R12,5
37,5
R15 R11
55°
0 BEGIN PGM 7173 MM
1 ................................................................................. HAMMERKOPF MIT 20ER ZYKL.
2 ................................................................................. BO6
3 BLK FORM 0.1 Z X+0 Y+0 Z-20
4 BLK FORM 0.2 X+70 Y+80 Z+0
5 TOOL DEF 5 L+0 R+5
6 TOOL CALL 5 Z S2500
7 CYCL DEF 14.0 KONTUR
8 CYCL DEF 14.1 KONTURLABEL 1 /2
9 CYCL DEF 20.0 KONTUR-DATEN
Q1=-10 ..................................................................... FRAESTIEFE
Q2=1 ......................................................................... BAHN-UEBERLAPPUNG
Q3=+1 ...................................................................... AUFMASS SEITE
Q4=+1 ...................................................................... AUFMASS TIEFE
Q5=+0 ...................................................................... KOORDINATEN OBERFLAECHE
Q6=-2 ....................................................................... SICHERHEITS-ABSTAND
Q7=+100 ................................................................... SICHERE HOEHE
Q8=+0 ...................................................................... RUNDUNGSRADIUS
Q9=-1 ....................................................................... DREHSINN
10 CYCL DEF 22.0 RAEUMEN
Q10=-5 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=500 ................................................................... VORSCHUB RAEUMEN
11 L X+80 Y+70 R0 F9999 M3
12 CYCL CALL
13 CYCL DEF 23.0 SCHLICHTEN TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=500 ................................................................... VORSCHUB RAEUMEN
14 CYCL CALL
15 CYCL DEF 24.0 SCHLICHTEN SEITE
Q9=-1 ....................................................................... DREHSINN
Q10=-5 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=500 ................................................................... VORSCHUB RAEUMEN
Q14=+0 .................................................................... AUFMASS SEITE
16 CYCL CALL
17 L Z+100 R0 F MAX M2
HAUPTPROGRAMM
Freifahren, Ende
