Lösung:
Fortgeschrittenen-Kurs TNC 4xx

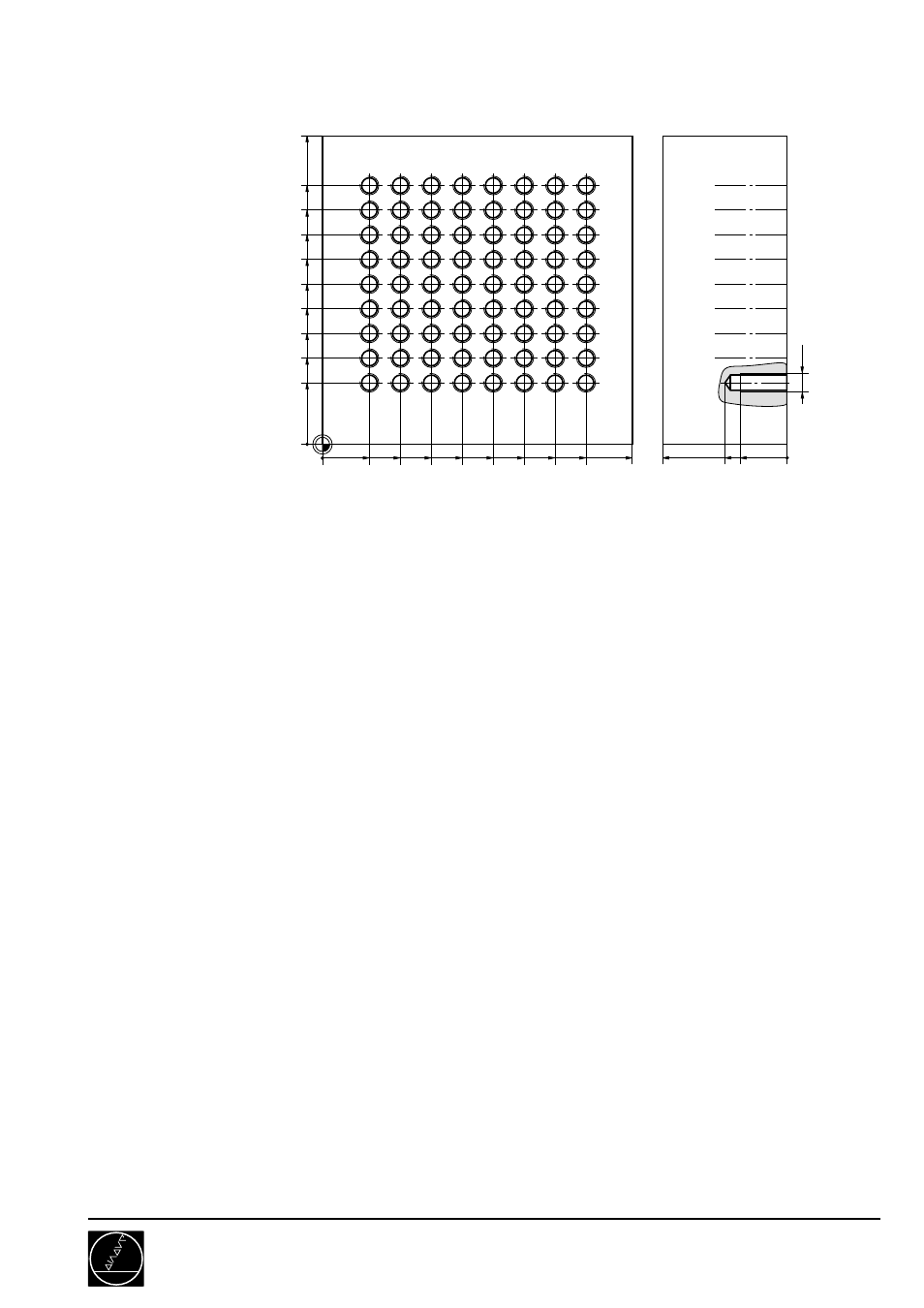

Regelmäßige Lochfläche
7109/4
C01
Zentrieren
Bohren
Gewindebohren
Freifahren, Ende
100
40
0
100
0
0
20
20 15 25 35 45 55 65 75 85
M6
15
28
36
44
52
60
68
76
84
0 BEGIN PGM 7109 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3,5 ........................................... NC-ANBOHRER
4 TOOL DEF 2 L+0 R+2,5 ........................................... SPIRALBOHRER
5 TOOL DEF 3 L+0 R+3 .............................................. GEWINDEBOHRER
6 TOOL CALL 1 Z S2500 ............................................ NC-ANBOHRER
7 L Z+100 R0 F9999 M6 .............................................. WERKZEUGWECHSEL
8 CYCL DEF 1.0 TIEFBOHREN
9 CYCL DEF 1.1 ABST -2
10 CYCL DEF 1.2 TIEFE -3
11 CYCL DEF 1.3 ZUSTLG -3
12 CYCL DEF 1.4 V.ZEIT 0
13 CYCL DEF 1.5 F100
14 CALL LBL 1 ............................................................... BOHRBILD AUFRUFEN
15 L Z+100 M6 .............................................................. WERKZEUGWECHSEL
16 TOOL CALL 2 Z S1500
17 CYCL DEF 1.0 TIEFBOHREN
18 CYCL DEF 1.1 ABST -2
19 CYCL DEF 1.2 TIEFE -20
20 CYCL DEF 1.3 ZUSTLG -20
21 CYCL DEF 1.4 V.ZEIT 0
22 CYCL DEF 1.5 F50
23 CALL LBL 1 ............................................................... BOHRBILD AUFRUFEN
24 L Z+100 M6 .............................................................. WERKZEUGWECHSEL
25 TOOL CALL 3 Z S500
26 CYCL DEF 2.0 GEWINDEBOHREN
27 CYCL DEF 2.1 ABST -2
28 CYCL DEF 2.2 TIEFE -15
29 CYCL DEF 2.3 V.ZEIT 0
30 CYCL DEF 2.4 F500
31 CALL LBL 1 ............................................................... BOHRBILD AUFRUFEN
32 L Z+100 M2
HAUPTPROGRAMM
