HEIDENHAIN
Fortgeschrittenen-Kurs TNC 4xx

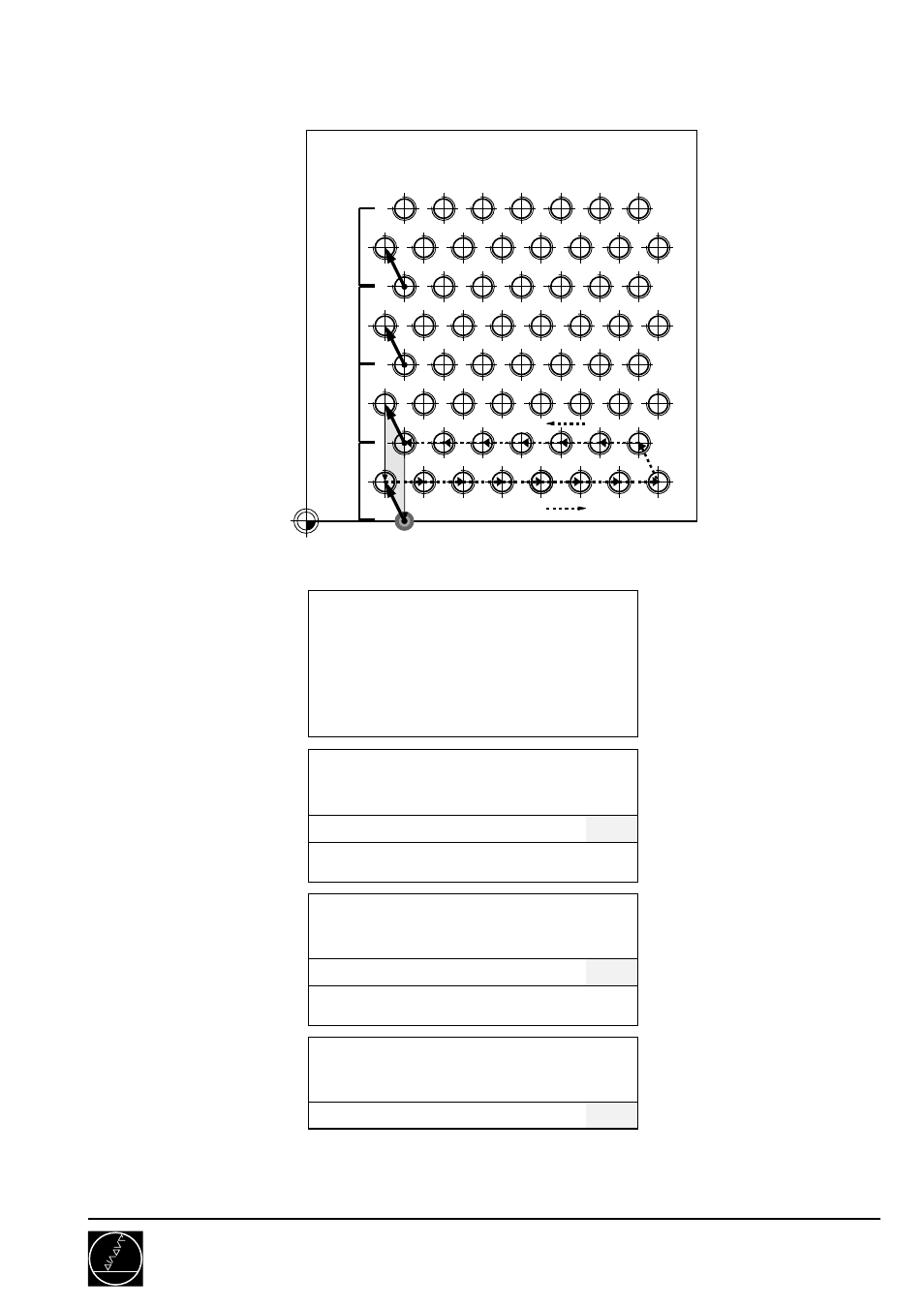

Schema: Regelmäßig versetzte Lochfläche,
inclusive Gewindebohren
BLK FORM
TOOL DEF
TOOL 1 . . .
L Z . . . . . . . . . . M6
CYCL DEF, TIEFE = ZUSTLG.
CALL LBL 1
STOP M6
TOOL 2 . . .
CYCL DEF, TIEFE
≠
ZUSTLG.
CALL LBL 1
STOP M6
TOOL 3 . . .
CYCL DEF
CALL LBL 1
STOP M2
Rohteil
Werkzeugliste
Erster Werkzeug-
Aufruf
Werkzeugwechsel
Tiefbohrzyklus
Bohrbild aufrufen
Werkzeugwechsel
Tiefbohrzyklus
Bohrbild aufrufen
Werkzeugwechsel
Gewindebohrzyklus
Bohrbild aufrufen
Vorbereitung
Bearbeitungen
Zentrieren
Bohren
Gewindebohren
Bearbeitungsende
7426/2
C05
Mäanderförmiges
Abfahren
Linkes Ende der
kurzen Zeile =
Vorposition für
die nächste
lange Zeile
Erste Vorposition
liegt unter der
ersten langen
Zeile
LBL 3
LBL 4
LBL
2
LBL
2
LBL
2
LBL
2
Vorposition
