Lösung:
Fortgeschrittenen-Kurs TNC 4xx

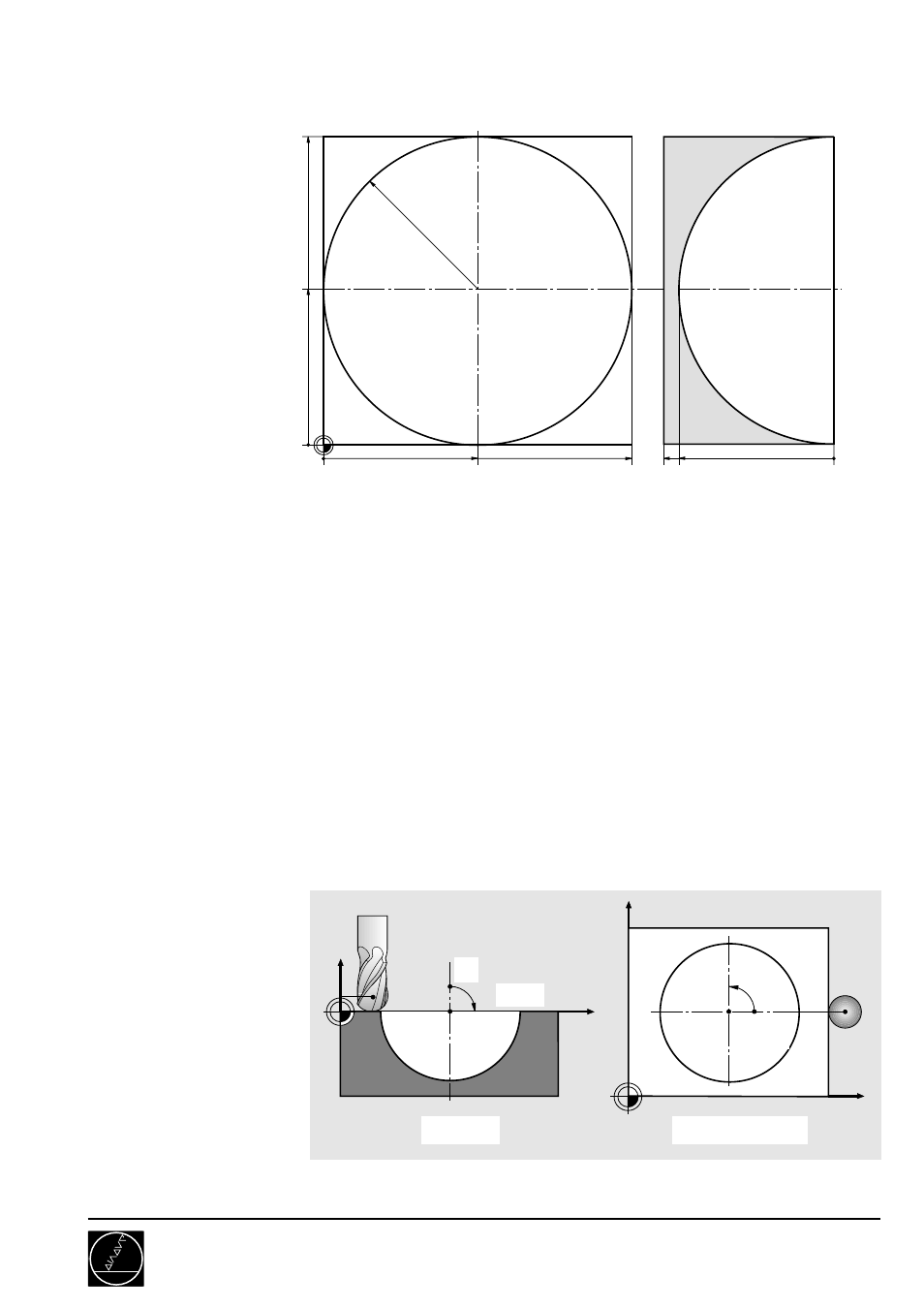

Halbkugel, Innenbearbeitung mit Kugelfräser
konventionell mit R0, 2D, horizontal
7322/4
C05
100
55
0
100
0
50
50
0
50
R
Kugel
0 BEGIN PGM 7322 MM
1 BLK FORM 0.1 Z X-2 Y-2 Z-55
2 BLK FORM 0.2 X+102 Y+102 Z+0
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S4000
5 L Z+70 R0 F9999 M6 ................................................ Z-SICHERHEIT
6 CC X+50 Y+50 .......................................................... MITTELPUNKT IN X/Y
7 LP PR+50 PA+0 R0 F9999 M3 .................................. STARTPUNKT
8 LP IPR-Q108 ............................................................. WZ-RADIUS BERUECKSICHTIGEN
9 L Z+0 R0 F100
10 LBL 1
11 CC X+50 Y+50 .......................................................... MITTELPUNKT IN X/Y
12 CP DR+ F500 ............................................................ KREISRING
13 CC X+50 Z+0 ............................................................ MITTELPUNKT IN Z/X
14 CP IPA+2 DR+ F100 ................................................. TIEFER FAHREN (KREISBOGEN)
15 CALL LBL 1 REP 44/44 ............................................. WEITERE UMLAEUFE
16 L Z+70 R0 F9999 M2
17 END PGM 7322 MM
X = R
Teil
+ R
WZ
CCZX
+Z
+X
CCXY
Z = R
WZ
0°
+90°
0°
+90°
+X
+Y
Anzeigewert setzen
