Lösung:
Fortgeschrittenen-Kurs TNC 4xx
Mengenlehre innen und außen mit Q-Parametern
761591/2
C04
HAUPTPROGRAMM
0 BEGIN PGM 761591 MM
1 ................................................................................. VERGASERKAMMER INNEN U.
2 ................................................................................. AUSSEN, TNC 4XX
3 BLK FORM 0.1 Z X+0 Y+15 Z-25
4 BLK FORM 0.2 X+100 Y+95 Z+0
5 TOOL DEF 1 L+0 R+3,5
6 TOOL CALL 1 Z S3000
7 L Z+20 R0 F9998 M3
8 CYCL DEF 20.0 KONTUR-DATEN
Q1=-24 ..................................................................... FRAESTIEFE
Q2=1 ......................................................................... BAHN-UEBERLAPPUNG
Q3=+0 ...................................................................... AUFMASS SEITE
Q4=+0 ...................................................................... AUFMASS TIEFE
Q5=+0 ...................................................................... KOORDINATEN-OBERFLAECHE
Q6=-2 ....................................................................... SICHERHEITS-ABSTAND
Q7=+10 .................................................................... SICHERE HOEHE
Q8=+0 ...................................................................... RUNDUNGSRADIUS
Q9=-1 ....................................................................... DREHSINN
9 CYCL DEF 22.0 RAEUMEN
Q10=-4 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=500 ................................................................... VORSCHUB RAEUMEN
10 CYCL DEF 14.0 KONTUR
11 CYCL DEF 14.1 KONTURLABEL 4 /5 /6
12 CYCL CALL M3
13 CALL LBL 10
14 STOP M6
15 TOOL DEF 2 L+0 R+2
16 TOOL CALL 2 Z S3000
17 CYCL DEF 24.0 SCHLICHTEN SEITE
Q9=+1 ...................................................................... DREHSINN
Q10=-4 ...................................................................... ZUSTELL-TIEFE
Q11=500 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=1000 ................................................................. VORSCHUB RAEUMEN
Q14=+0 .................................................................... AUFMASS SEITE
18 CALL LBL 10
19 STOP M6

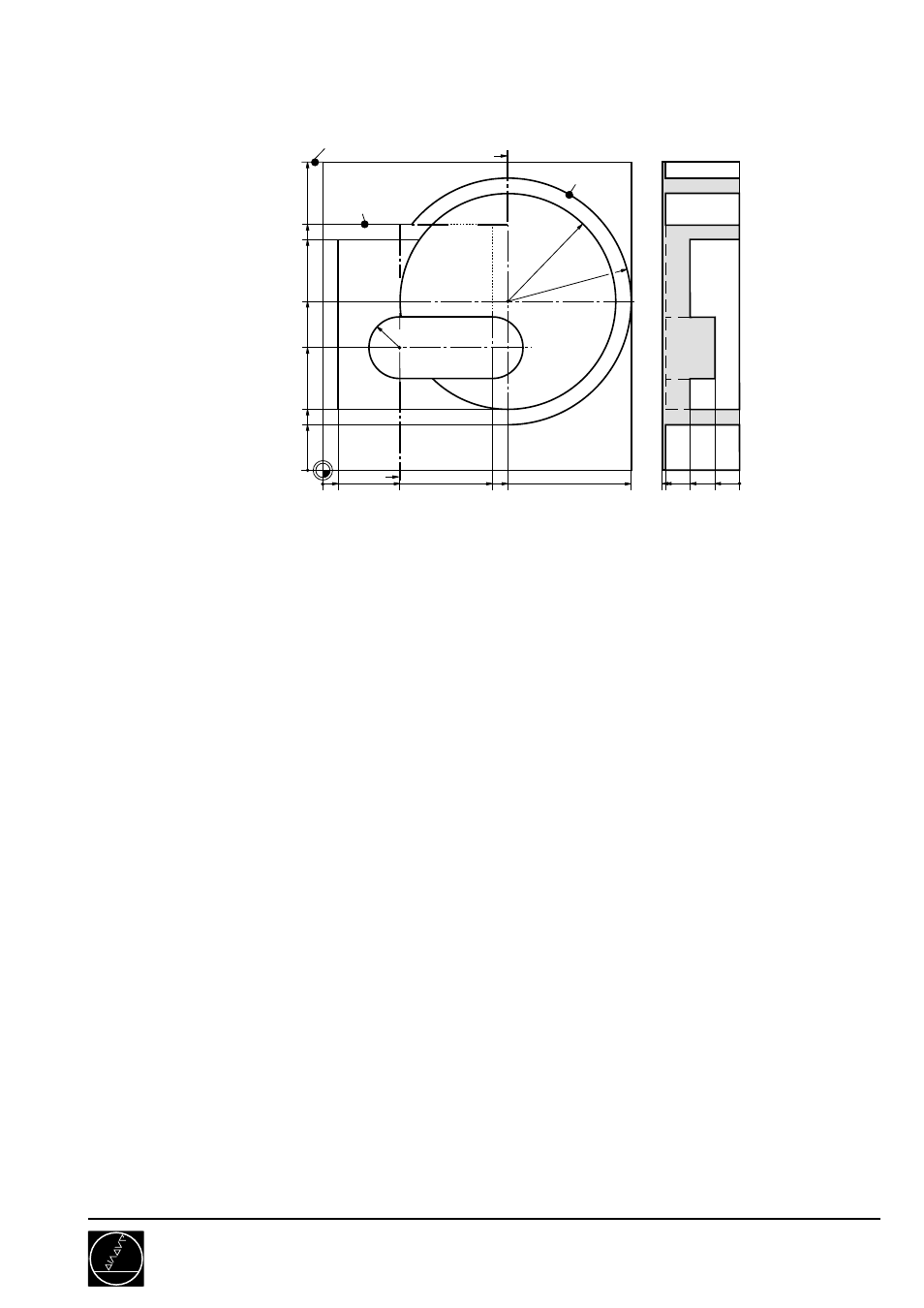

100
100
0
60
0
55
25
0
24
20
25
5
40
75
55
R10
R35
16
8
80
15
R40
LBL 5
LBL 4
LBL 6
Räumen
Schlichten
