Lösung:
Fortgeschrittenen-Kurs TNC 4xx

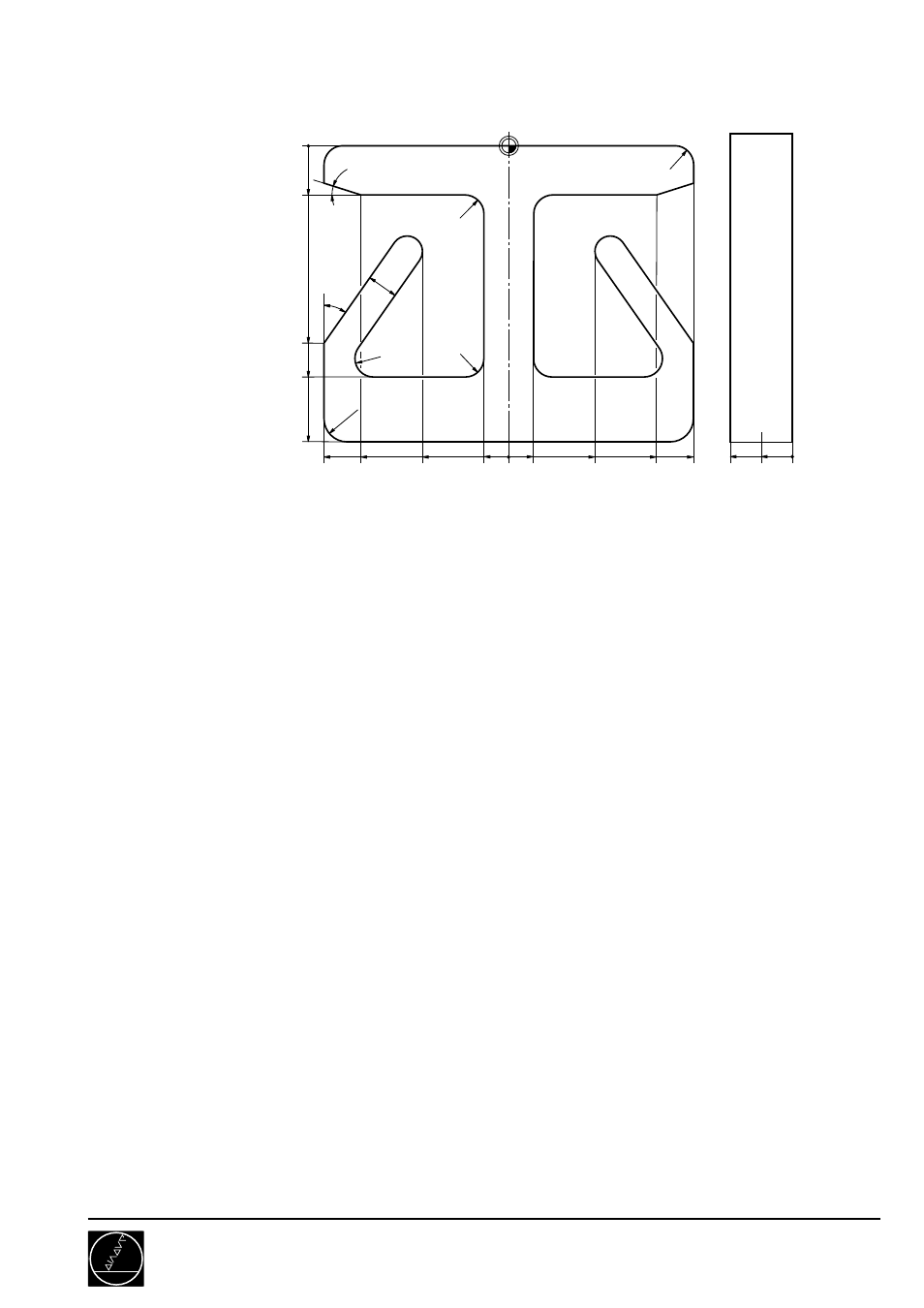

FK T-Kontur mit 20er-Zyklen
7174/2
C01
96
0
-28
0
20
0
10
-8
-48
75
64
16
-60
8
48 6060 28
18°
35°
10
R6
R6
R6
R6
R7,5
0 BEGIN PGM 7174 MM
1 ................................................................................. T-KONTUR MIT 20ER ZYKLEN
2 ................................................................................. B06
3 BLK FORM 0.1 Z X-70 Y-100 Z-20
4 BLK FORM 0.2 X+70 Y+5 Z+0
5 TOOL DEF 1 L+0 R+6
6 TOOL CALL 1 Z S2000
7 L Z+20 R0 F9999 M3
8 CYCL DEF 14.0 KONTUR
9 CYCL DEF 14.1 KONTURLABEL 1 /2
10 CYCL DEF 20.0 KONTUR-DATEN
Q1=-10 ..................................................................... FRAESTIEFE
Q2=1 ......................................................................... BAHN-UEBERLAPPUNG
Q3=+1 ...................................................................... AUFMASS SEITE
Q4=+1 ...................................................................... AUFMASS TIEFE
Q5=+0 ...................................................................... KOORDINATEN OBERFLAECHE
Q6=+2 ...................................................................... SICHERHEITS-ABSTAND
Q7=+20 .................................................................... SICHERE HOEHE
Q8=+0 ...................................................................... RUNDUNGSRADIUS
Q9=-1 ....................................................................... DREHSINN
11 CYCL DEF 22.0 RAEUMEN
Q10=-5 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=500 ................................................................... VORSCHUB RAEUMEN
12 L X+0 Y+20 M8
13 L Z+2 R0 F MAX M99
14 CYCL DEF 23.0 SCHLICHTEN TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=500 ................................................................... VORSCHUB RAEUMEN
15 CYCL CALL
16 CYCL DEF 24.0 SCHLICHTEN SEITE
Q9=-1 ....................................................................... DREHSINN
Q10=-5 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=500 ................................................................... VORSCHUB RAEUMEN
Q14=+0 .................................................................... AUFMASS SEITE
17 CYCL CALL
18 L Z+100 R0 F MAX M2
