Lösung:
Fortgeschrittenen-Kurs TNC 4xx

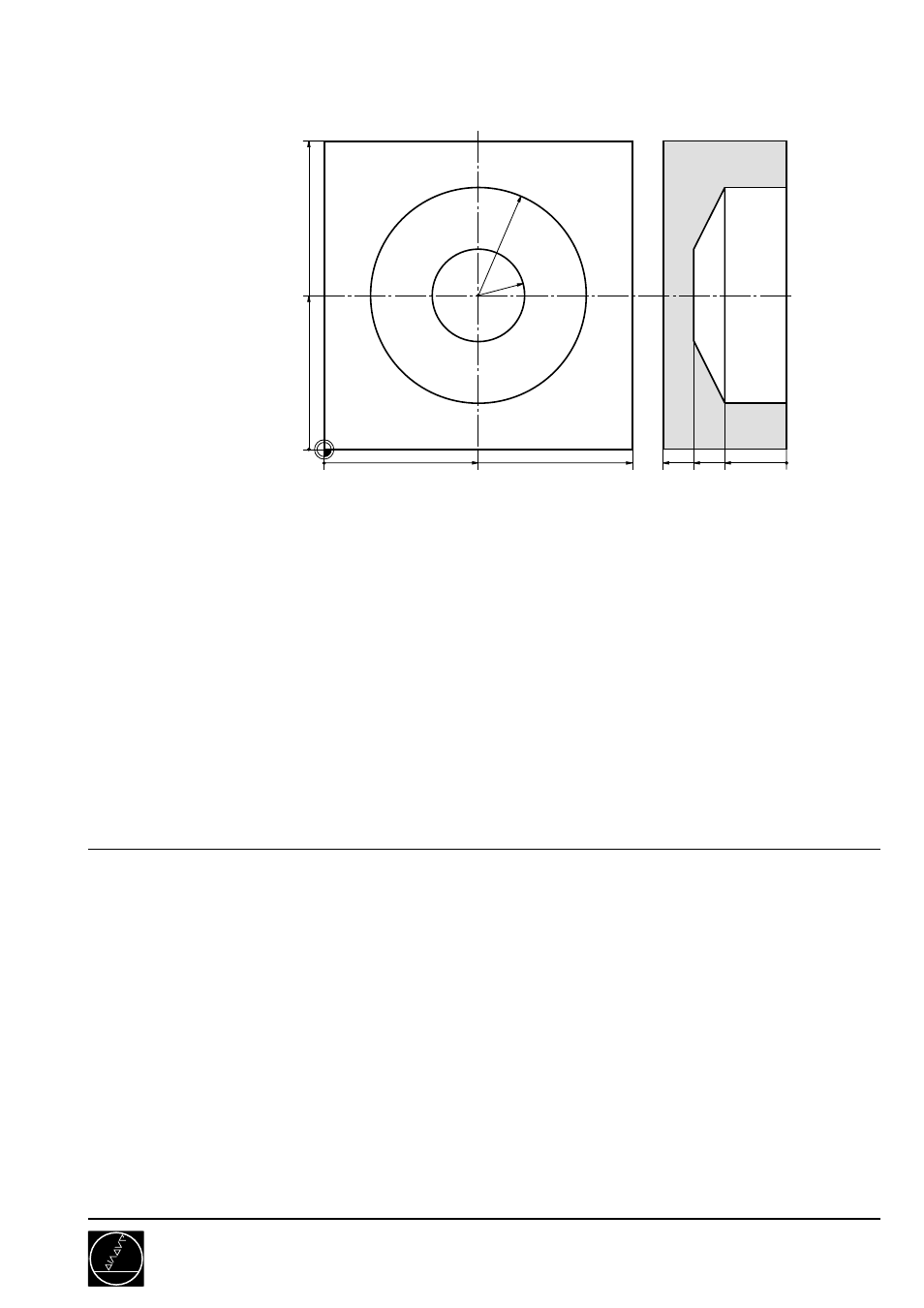

Kegelstumpf stehend, 3D vertikal,
Innenform mit Schaftfräser, aufwärts
7283/3
C01
100
20
0
100
0
50
0
50
R35
40 30
R15
0 BEGIN PGM 7283 MM
1 ................................................................................. STEHENDER KEGELSTUMPF 3D
2 ................................................................................. VERT., INNEN., SCHAFTFRAESER
3 ................................................................................. FERTIGSCHNITT B06
4 BLK FORM 0.1 Z X+0 Y+10 Z-32
5 BLK FORM 0.2 X+100 Y+90 Z+0
6 TOOL DEF 1 L+0 R+10
7 TOOL CALL 1 Z S2800
8 L Z+20 R0 F9999 M3
9 CYCL DEF 7.0 NULLPUNKT
10 CYCL DEF 7.1 X+50
11 CYCL DEF 7.2 Y+50
12 FN 1: Q3 = +35 + -Q108
13 FN 1: Q4 = +15 + -Q108
14 CALL LBL 1
15 L Z+50 R0 F9999 M2
16 LBL 1 ........................................................................ ALLERERSTER SCHNITT
17 L X+10 Y+0
18 L Z-20 R0 F400 M3
19 L X+Q3 Y+0
20 LBL 2 ........................................................................ FOLGESCHNITTE 3D AUFWAERTS
21 L X+Q3 Y+0 Z-20 F1000
22 L X+Q4 F9999
23 L Z-30 F2000
24 CYCL DEF 10.0 DREHUNG
25 CYCL DEF 10.1 IROT-5
26 CALL LBL 2 REP 71/71
27 CYCL DEF 10.0 DREHUNG
28 CYCL DEF 10.1 ROT+0
29 LBL 0
30 END PGM 7283 MM
UP
HAUPTPROGRAMM
