Lösung:
Fortgeschrittenen-Kurs TNC 4xx

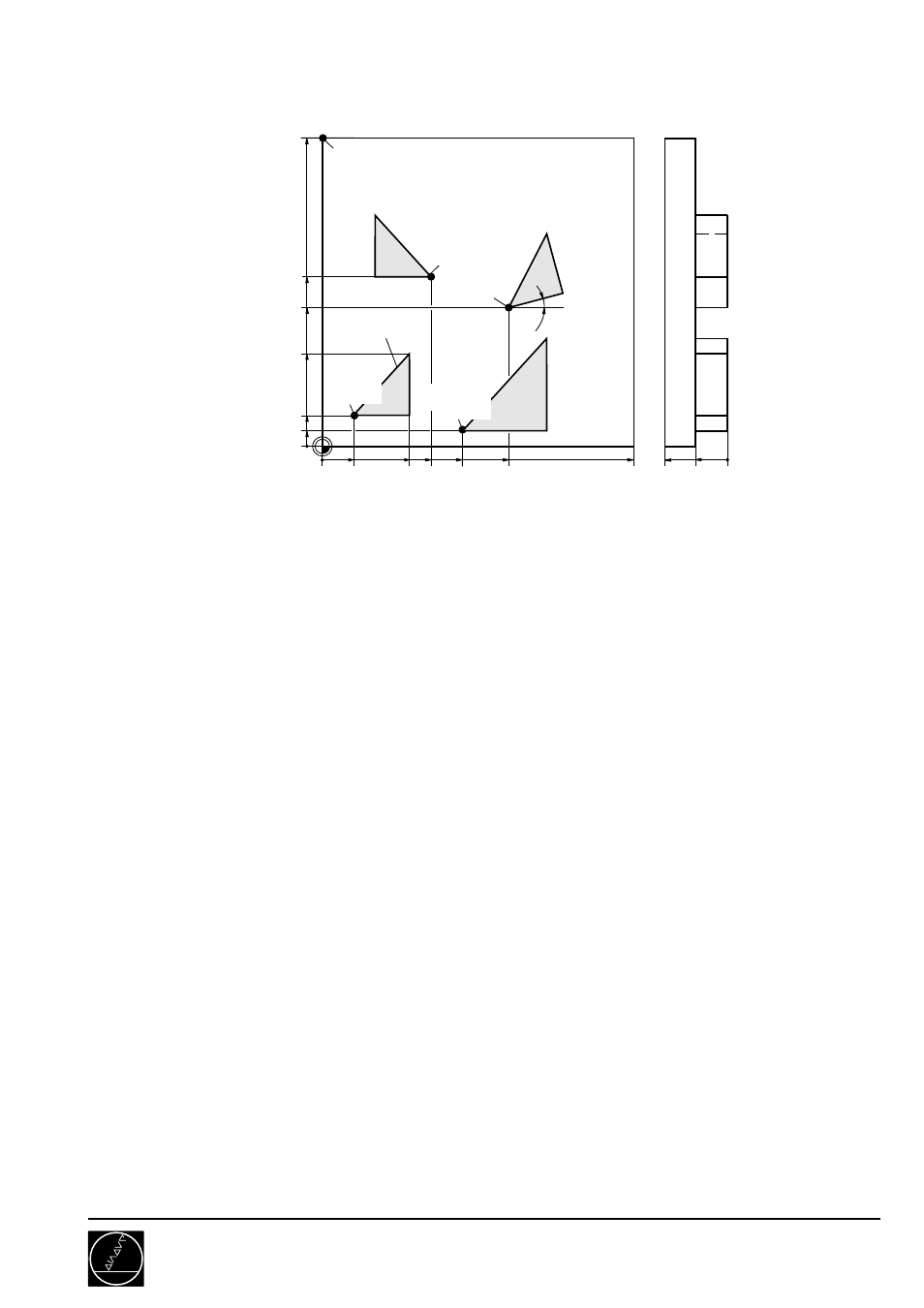

Mehrfache Verwendung einer Insel-Kontur
7177/3
C05
100
20
0
100
0
0
10
45
55
35 10 10 45 60
5
28
30
15°
(Original)
vergrößert
um Faktor
1,5
gedreht
gespiegelt
LBL 10
LBL 5
LBL 4
LBL 1
LBL 2
LBL 3
HAUPTPROGRAMM
0 BEGIN PGM 7177 MM
1 ................................................................................. MEHRFACHE VERWENDUNG
2 ................................................................................. DERSELBEN KONTUR-INSEL IN
3 ................................................................................. DER TASCHE
4 BLK FORM 0.1 Z X+0 Y+0 Z-20
5 BLK FORM 0.2 X+100 Y+80 Z+0
6 TOOL DEF 1 L+0 R+5
7 TOOL CALL 1 Z S3000
8 CYCL DEF 14.0 KONTUR
9 CYCL DEF 14.1 KONTURLABEL 10 /2 /3 /4 /5
10 CYCL DEF 20.0 KONTUR-DATEN
Q1=-10 ..................................................................... FRAESTIEFE
Q2=1 ......................................................................... BAHN-UEBERLAPPUNG
Q3=+0 ...................................................................... AUFMASS SEITE
Q4=+0 ...................................................................... AUFMASS TIEFE
Q5=+0 ...................................................................... KOORDINATEN OBERFLAECHE
Q6=-2 ....................................................................... SICHERHEITS-ABSTAND
Q7=+20 .................................................................... SICHERE HOEHE
Q8=+0 ...................................................................... RUNDUNGSRADIUS
Q9=-1 ....................................................................... DREHSINN
11 CYCL DEF 22.0 RAEUMEN
Q10=-5 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=500 ................................................................... VORSCHUB RAEUMEN
12 L X+10 Y+10 R0 F MAX M3
13 L Z+20 F9999 M99
14 L Z+100 F MAX M2 Freifahren, Ende
