Lösung:
Fortgeschrittenen-Kurs TNC 4xx
Mengenlehre innen mit Q-Parametern
761541/3
C05
HAUPTPROGRAMM
0 BEGIN PGM 761541 MM
1 ................................................................................. VERGASERKAMMER INNEN 4XX
2 BLK FORM 0.1 Z X+0 Y+15 Z-25
3 BLK FORM 0.2 X+100 Y+95 Z+0
4 TOOL DEF 1 L+0 R+3,5
5 TOOL CALL 1 Z S3000
6 CYCL DEF 20.0 KONTUR-DATEN
Q1=-8 ....................................................................... FRAESTIEFE
Q2=1 ......................................................................... BAHN-UEBERLAPPUNG
Q3=+0,4 ................................................................... AUFMASS SEITE
Q4=+0 ...................................................................... AUFMASS TIEFE
Q5=+0 ...................................................................... KOORDINATEN-OBERFLAECHE
Q6=-2 ....................................................................... SICHERHEITS-ABSTAND
Q7=+10 .................................................................... SICHERE HOEHE
Q8=+0 ...................................................................... RUNDUNGSRADIUS
Q9=-1 ....................................................................... DREHSINN
7 CYCL DEF 22.0 RAEUMEN
Q10=-4 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=500 ................................................................... VORSCHUB RAEUMEN
8 CALL LBL 10
9 STOP M6
10 TOOL DEF 2 L+0 R+2
11 TOOL CALL 2 Z S3000
12 CYCL DEF 24.0 SCHLICHTEN SEITE
Q9=+1 ...................................................................... DREHSINN
Q10=-4 ..................................................................... ZUSTELL-TIEFE
Q11=500 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=1000 ................................................................. VORSCHUB RAEUMEN
Q14=+0 .................................................................... AUFMASS SEITE
13 CALL LBL 10
14 STOP M6
15 TOOL DEF 3 L+0 R+1
16 TOOL CALL 3 Z S4000
17 CALL LBL 10
18 L Z+50 R0 F9998 M2 Freifahren, Ende

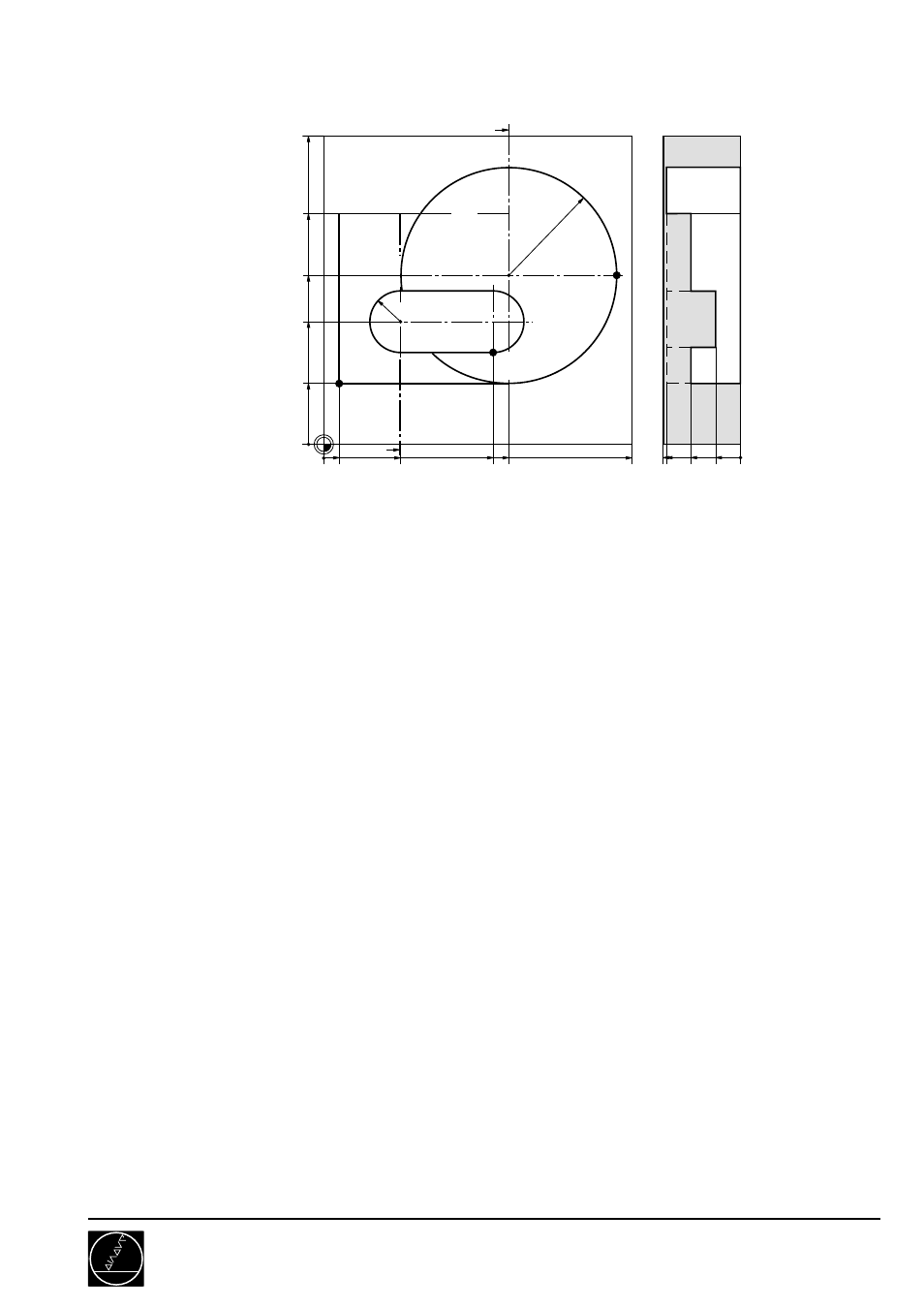

100
100
0
60
0
55
25
0
24
20
25
5
➀
40
75
55
R10
R35
➂
➁
16
8
