Lösung:
Fortgeschrittenen-Kurs TNC 4xx

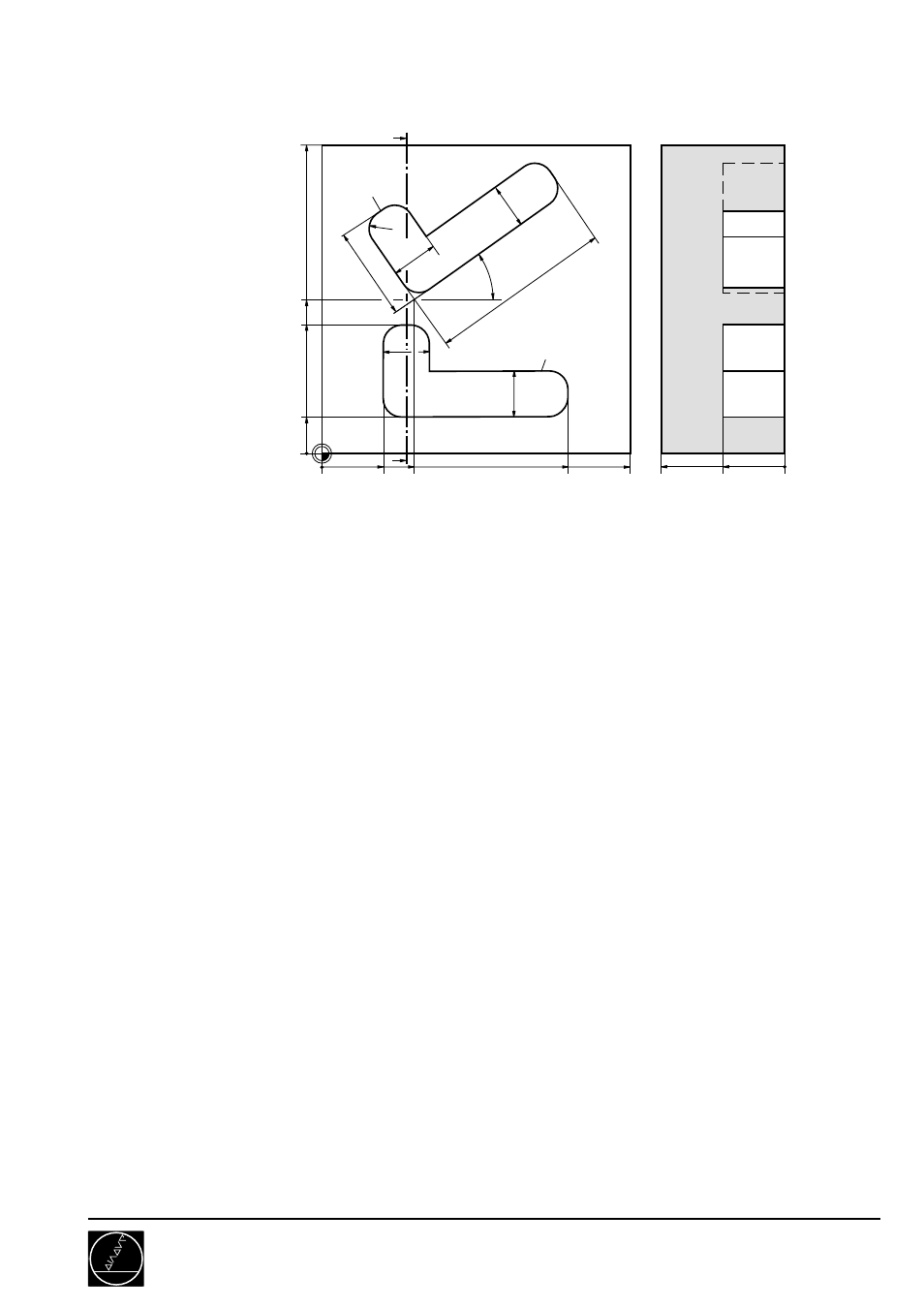

Doppelte L-Form mit SL II-Zyklen
7172/3
C05
HAUPTPROGRAMM
100
100
0
80
0
50
40
0
20
12
30 20
➀
➁
42
15
15
30
15
15
R6
35°
60
0 BEGIN PGM 7172 MM
1 ................................................................................. DOPPEL-L-FORM MIT
2 ................................................................................. 20ER ZYKLEN
3 BLK FORM 0.1 Z X+0 Y+0 Z-22
4 BLK FORM 0.2 X+100 Y+100 Z+0
5 CYCL DEF 14.0 KONTUR
6 CYCL DEF 14.1 KONTURLABEL 1
7 CYCL DEF 20.0 KONTUR-DATEN
Q1=-20 ..................................................................... FRAESTIEFE
Q2=1 ......................................................................... BAHN-UEBERLAPPUNG
Q3=+1 ...................................................................... AUFMASS SEITE
Q4=+1 ...................................................................... AUFMASS TIEFE
Q5=+0 ...................................................................... KOORDINATEN-OBERFLAECHE
Q6=-2 ....................................................................... SICHERHEITS-ABSTAND
Q7=+20 .................................................................... SICHERE HOEHE
Q8=+0 ...................................................................... RUNDUNGSRADIUS
Q9=-1 ....................................................................... DREHSINN
8 TOOL DEF 1 L+0 R+3
9 TOOL CALL 1 Z S2000
10 L Z+100 R0 F9999
11 L X-20 Y-20 R0 M3
12 CYCL DEF 21.0 VORBOHREN
Q10=-5 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q13=2 ....................................................................... AUSRAEUM-WERKZEUG
13 L Z+20 R0 F9999 M3
14 CALL LBL 10
15 TOOL DEF 2 L+0 R+4
16 TOOL CALL 2 Z S3150
17 STOP
18 CYCL DEF 22.0 RAEUMEN
Q10=-10 ................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=200 ................................................................... VORSCHUB RAEUMEN
19 L Z+2 R0 F MAX M3
20 CALL LBL 10
