Lösung:
Fortgeschrittenen-Kurs TNC 4xx

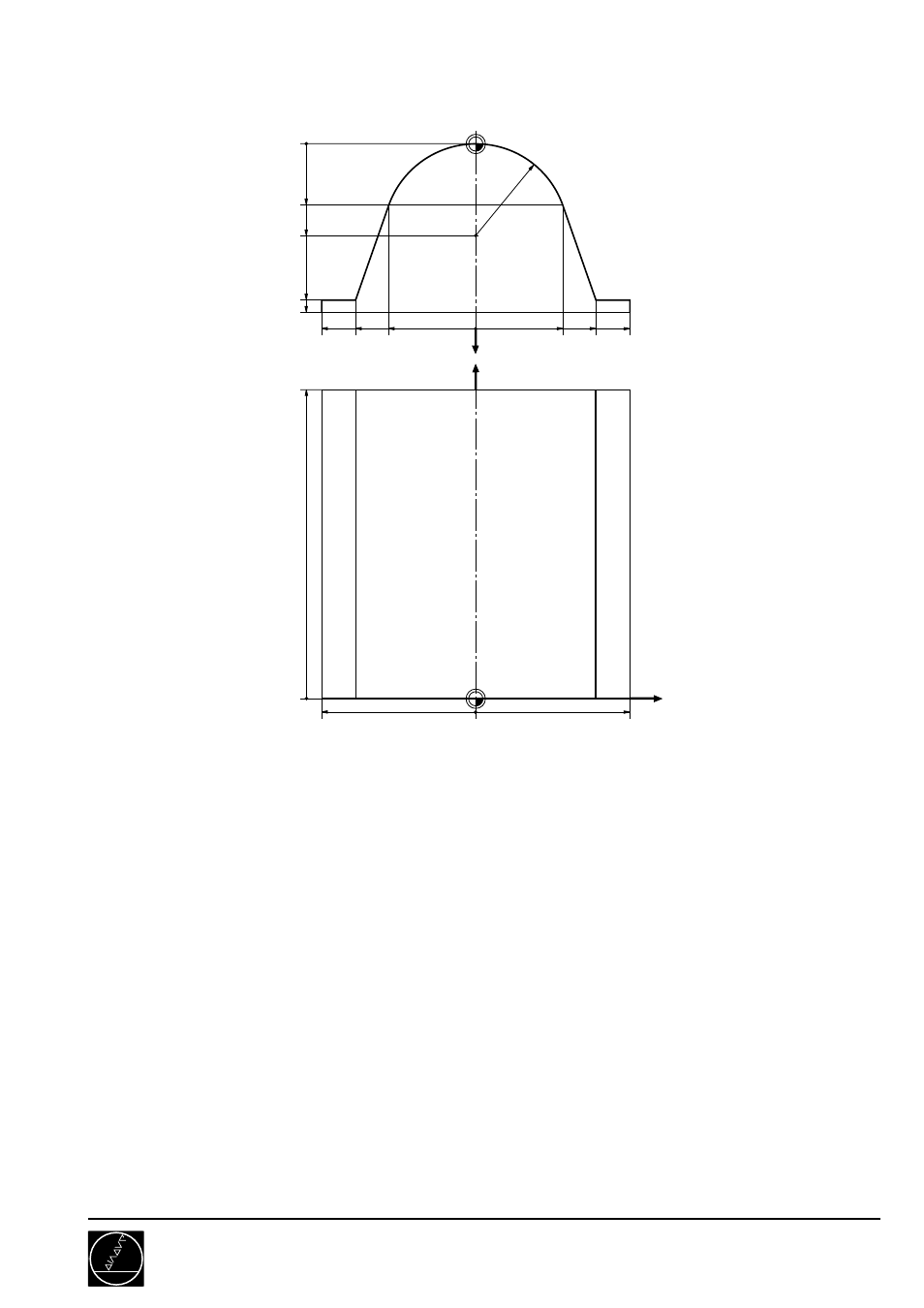

Kniehebelgelenk mit 1 Werkzeug,
konstanter Gleichlauf
761260/3
C01
50
100
0
–50
0
+X
+Y
0
–50 –39
–28,354
28,354
39
–Z
–30
0
–20,2
–51
–55
39 50
R 30
HAUPTPROGRAMM
Freifahren, Ende
0 BEGIN PGM 761260 MM
1 BLK FORM 0.1 Z X-50 Y+0 Z-52
2 BLK FORM 0.2 X+50 Y+100 Z+0
3 L Z+50 R0 F9999 M6
4 TOOL DEF 2 L+0 R+10
5 TOOL CALL 2 Z S4000
6 L Z+50 R0 F MAX M3
7 CYCL DEF 7.0 NULLPUNKT
8 CYCL DEF 7.1 X+Q108
9 CYCL DEF 7.2 Y+0
10 CALL LBL 1 .............................................................. RECHTS
11 CYCL DEF 7.0 NULLPUNKT
12 CYCL DEF 7.1 X-Q108
13 CYCL DEF 7.2 Y+100
14 CYCL DEF 10.0 DREHUNG
15 CYCL DEF 10.1 ROT+180
16 CALL LBL 1 .............................................................. LINKS
17 L Z+50 R0 F MAX M2
