Lösung:
Fortgeschrittenen-Kurs TNC 4xx
25 TOOL CALL 3 Z S500
26 CYCL DEF 2.0 GEWINDEBOHREN
27 CYCL DEF 2.1 ABST -2
28 CYCL DEF 2.2 TIEFE -17
29 CYCL DEF 2.3 V.ZEIT 0
30 CYCL DEF 2.4 F250
31 CALL LBL 1
32 L Z+20 R0 F9999 M6
33 TOOL CALL 4 Z S400
34 CYCL DEF 5.0 KREISTASCHE
35 CYCL DEF 5.1 ABST -2
36 CYCL DEF 5.2 TIEFE -15
37 CYCL DEF 5.3 ZUSTLG -5 F100
38 CYCL DEF 5.4 RADIUS 75
39 CYCL DEF 5.5 F500 DR-
40 L X+0 Y+0 R0 M3
41 L Z+2 M99
42 L Z+20 R0 F9999 M2
43 LBL 1
44 CC X+0 Y+0 .............................................................. MITTELPUNKT
45 LP PR+120 PA-6,666 R0 F9999 M3 ......................... 1. BOHRUNG IN VORPOS.
46 L Z+2 R0 M8
ANFAHREN
47 LBL 2
48 LP IPA+3,333 M99 ................................................... WINKELSCHRITT
49 LBL 3
50 LP IPR-8 M99
51 CALL LBL 3 REP 2/2 .................................................. ZEILE RADIAL NACH INNEN
52 LP IPA+3,333 M99 ................................................... WINKELSCHRITT
53 LBL 4
54 LP IPR+8 M99
55 CALL LBL 4 REP 2/2 .................................................. ZEILE RADIAL NACH AUSSEN
56 CALL LBL 2 REP 1/1 .................................................. WEITERE DOPPELZEILEN
57 LP IPA+4,666 ........................................................... LUECKE
58 CALL LBL 2 REP 19/19 .............................................. WEITERE 16ER-GRUPPEN
WIEDERHOLEN
59 LBL 0
60 END PGM 7411 MM

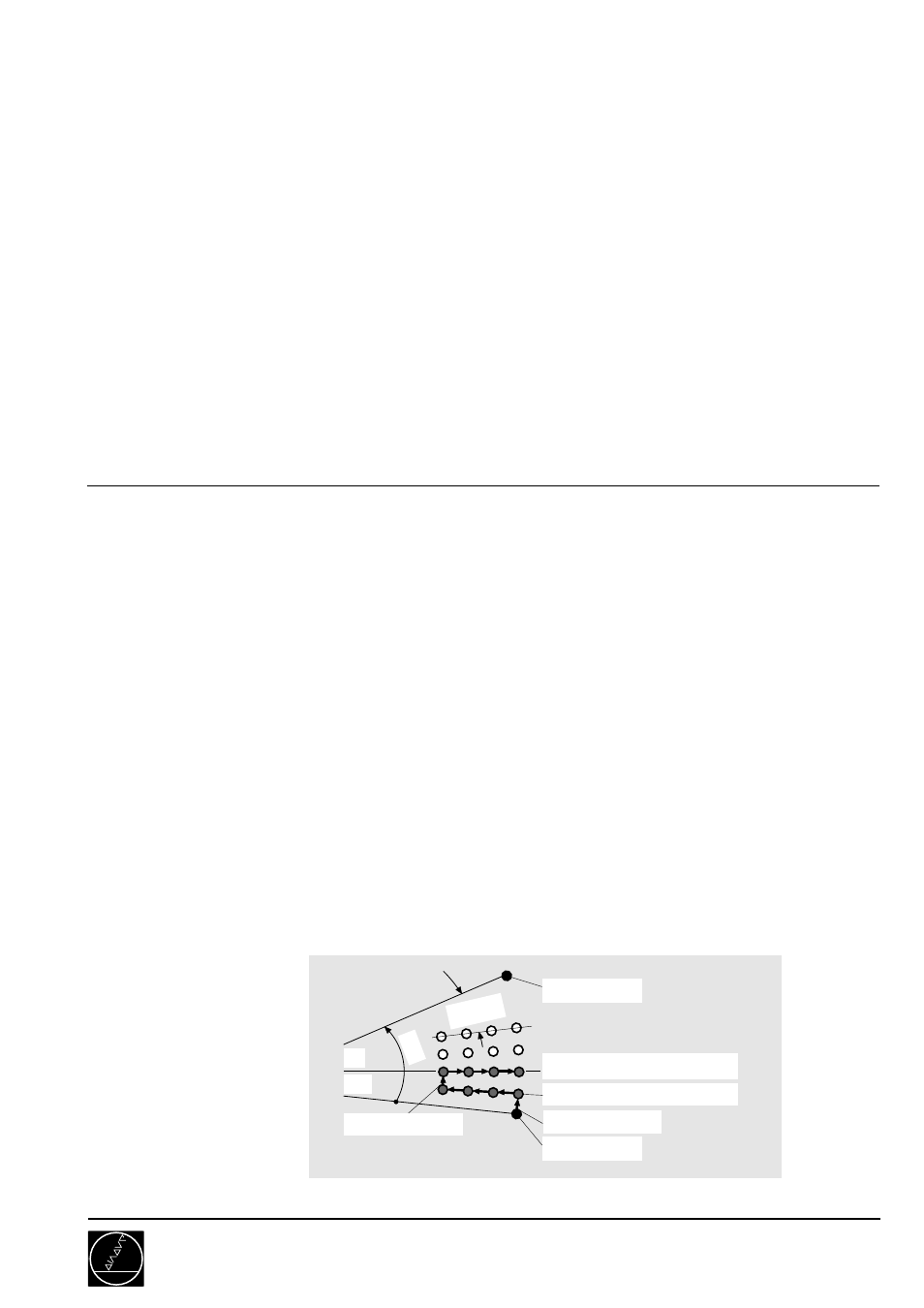

Große Lochplatte
7411/6
C04
Gewindebohren
Kreistasche
Freifahren, Ende
UP1, BOHRBILD
Vorposition
Zeile radial nach außen
Zeile radial nach innen
Winkelschritt
CC
0°
18°
Winkelschritt
Vorposition
Lücke
