Fortgeschrittenen-Kurs TNC 4xx

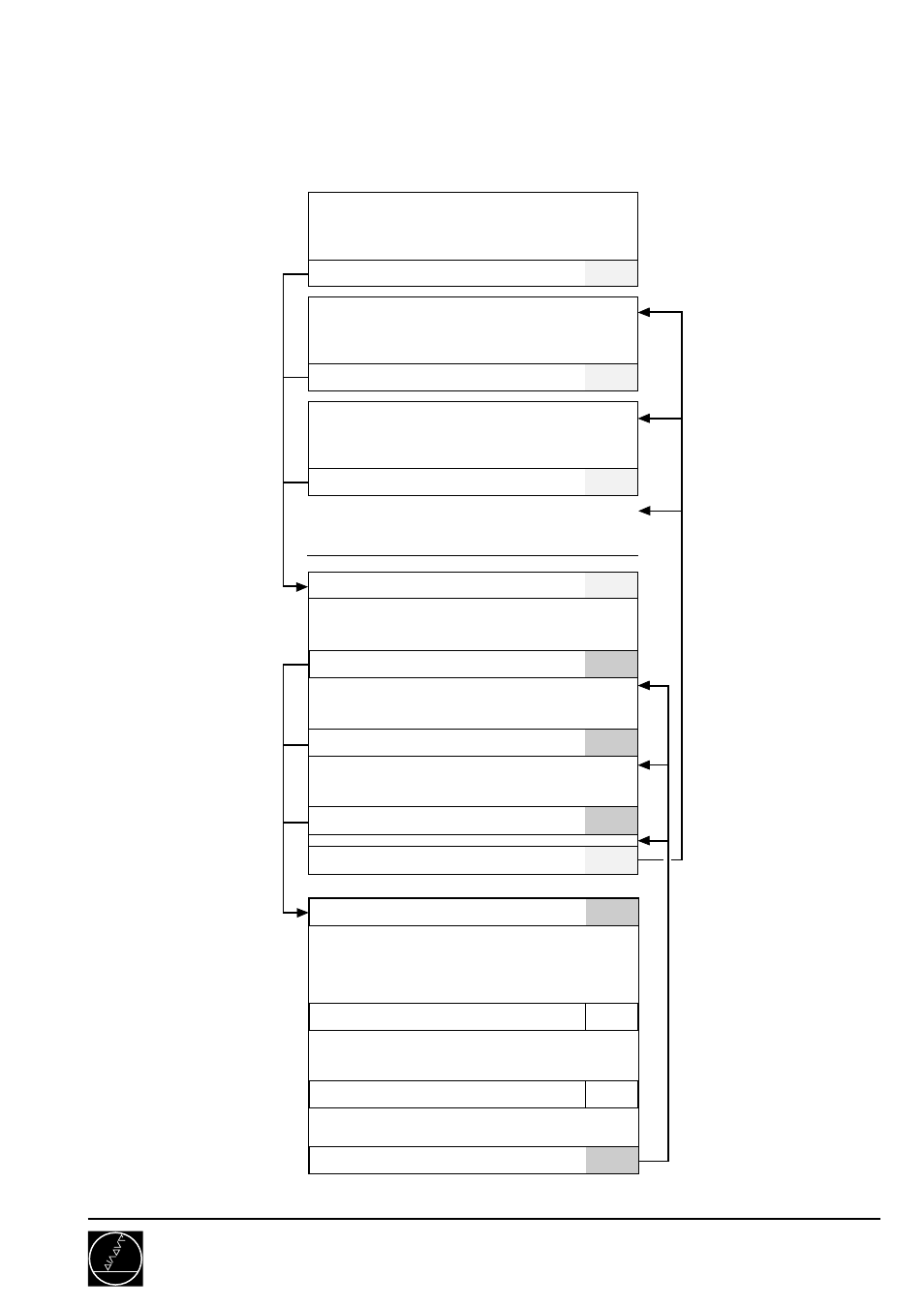

Schema: Verschachtelung bei doppelten Lochkreisen
G8
C04
BLK- FORM
TOOL DEF / TOOL CALL 1 . . .
CYCL DEF . . .
CALL LBL 1
TOOL DEF / TOOL CALL 2 . . .
CYCL DEF . . .
CALL LBL 1
TOOL DEF / TOOL CALL 3 . . .
CYCL DEF . . .
CALL LBL 1
L Z100 M2
LBL 1
CC X . . . Y . . .
CALL LBL 2
CC X . . . Y . . .
CALL LBL 2
CC X . . . Y . . .
CALL LBL 2
LBL 0
LBL 2
LP PR . . . PA . . . M3
L Z2 M99
LBL 3
LBL 4
LBL 0
Zentrieren
Bohren
Gewindebohren
Freifahren, Ende
UP1,
Kreismitten und
UP-Aufrufe
UP2,
Verfahrbewegungen
und Bohrungen
123456789
123456789
123456789
123456789
123456789
123456789
123456789
123456789
123456789
123456789
123456789
○○
○
○
Innerer Lochkreis
Äußerer Lochkreis
