Lösung:
Fortgeschrittenen-Kurs TNC 4xx

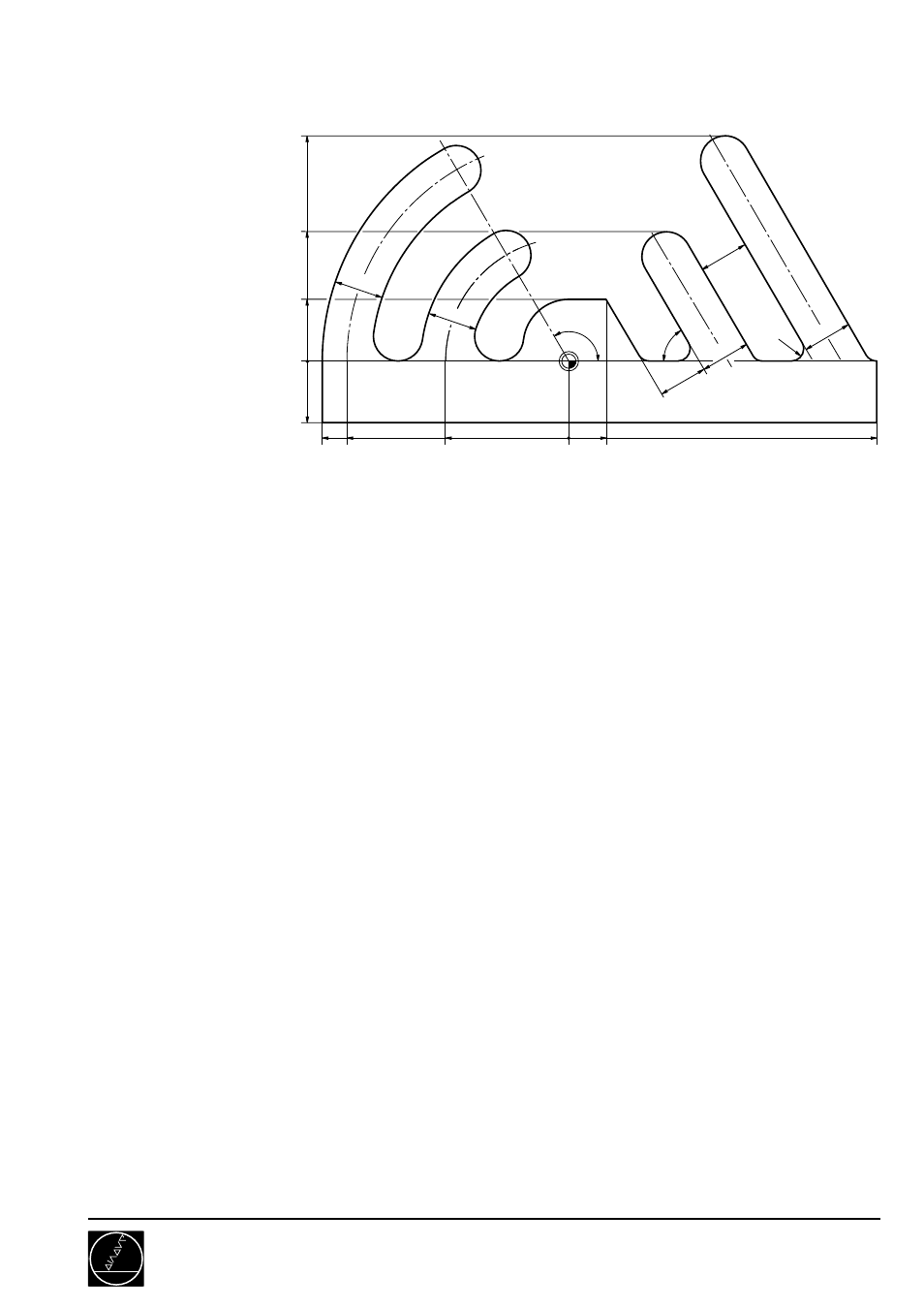

FK Kamm mit 20er-Zyklen
7176/3
C05
0 BEGIN PGM 7176 MM
1 ................................................................................. FINGER MIT 20ER ZYKLEN
2 BLK FORM 0.1 Z X-85 Y-25 Z-12
3 BLK FORM 0.2 X+105 Y+75 Z+0
4 TOOL DEF 5 L+0 R+5
5 TOOL CALL 5 Z S2500
6 L Z+20 R0 F9999 M3
7 CYCL DEF 14.0 KONTUR
8 CYCL DEF 14.1 KONTURLABEL 1 /2
9 CYCL DEF 20.0 KONTUR-DATEN
Q1=-10 ..................................................................... FRAESTIEFE
Q2=1 ......................................................................... BAHN-UEBERLAPPUNG
Q3=+1 ...................................................................... AUFMASS SEITE
Q4=+1 ...................................................................... AUFMASS TIEFE
Q5=+0 ...................................................................... KOORDINATEN OBERFLAECHE
Q6=-2 ....................................................................... SICHERHEITS-ABSTAND
Q7=+20 .................................................................... SICHERE HOEHE
Q8=+0 ...................................................................... RUNDUNGSRADIUS
Q9=-1 ....................................................................... DREHSINN
10 CYCL DEF 22.0 RAEUMEN
Q10=-10 ................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=200 ................................................................... VORSCHUB RAEUMEN
11 L X-100 Y-20 M99
12 CYCL DEF 23.0 SCHLICHTEN TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=200 ................................................................... VORSCHUB RAEUMEN
13 L M99
14 CYCL DEF 24.0 SCHLICHTEN SEITE
Q9=-1 ....................................................................... DREHSINN
Q10=-5 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=200 ................................................................... VORSCHUB RAEUMEN
Q14=+0 .................................................................... AUFMASS SEITE
15 L M99
16 L Z+100 R0 F MAX M2
HAUPTPROGRAMM
Freifahren, Ende
0
-72
0
-40
12
-20
R4
-80
72
100
42
20
16
16
16
16
60°
16
16
120°
