Lösung:
Fortgeschrittenen-Kurs TNC 4xx

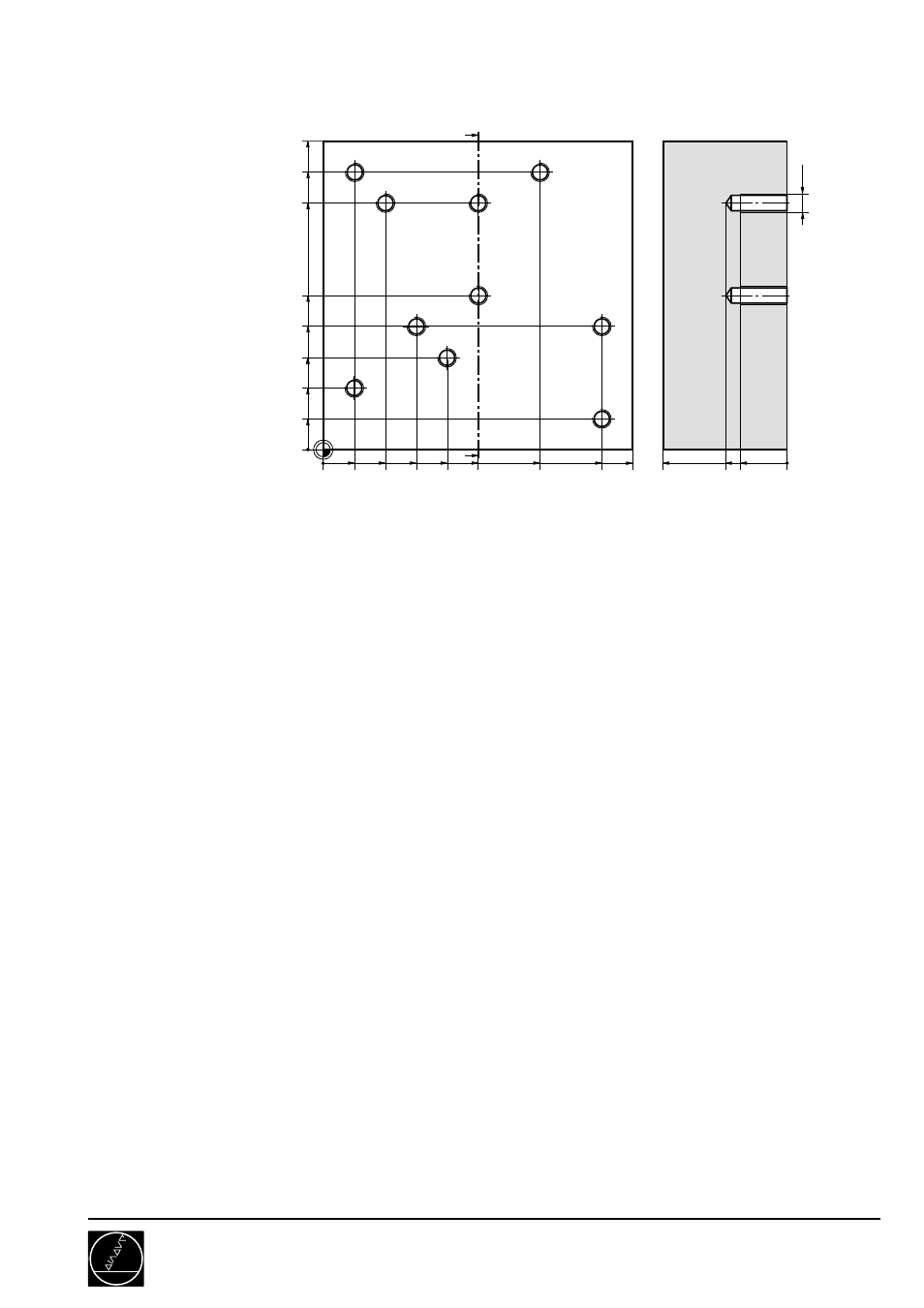

Unregelmäßiges Bohrbild,
mit 3 Werkzeugen und 3 Zyklen
7153/3
C01
100
40
0
100
0
0
20
30
50
90
80
30
20
40
10
10 30 40 50 70 90 20 15
M6
0 BEGIN PGM 7153 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3,5 ........................................... NC-ANBOHRER
4 TOOL DEF 2 L+0 R+2,5 ........................................... SPIRALBOHRER
5 TOOL DEF 3 L+0 R+3 .............................................. GEWINDEBOHRER
6 TOOL CALL 1 Z S800 .............................................. NC-ANBOHRER
7 L Z+100 R0 F9999 M6 .............................................. WERKZEUGWECHSEL
8 CYCL DEF 1.0 TIEFBOHREN
9 CYCL DEF 1.1 ABST-2
10 CYCL DEF 1.2 TIEFE-2
11 CYCL DEF 1.3 ZUSTLG-2
12 CYCL DEF 1.4 V.ZEIT0
13 CYCL DEF 1.5 F200
14 CALL LBL 1 .............................................................. BOHRBILD AUFRUFEN
15 STOP M6 ................................................................. WERKZEUGWECHSEL
16 TOOL CALL 2 Z S500 .............................................. SPIRALBOHRER
17 CYCL DEF 1.0 TIEFBOHREN
18 CYCL DEF 1.1 ABST-2
19 CYCL DEF 1.2 TIEFE-20
20 CYCL DEF 1.3 ZUSTLG-10
21 CYCL DEF 1.4 V.ZEIT0
22 CYCL DEF 1.5 F100
23 CALL LBL 1 .............................................................. BOHRBILD AUFRUFEN
24 STOP M6 ................................................................. WERKZEUGWECHSEL
25 TOOL CALL 3 Z S500 .............................................. GEWINDEBOHRER
26 CYCL DEF 2.0 GEWINDEBOHREN
27 CYCL DEF 2.1 ABST-2
28 CYCL DEF 2.2 TIEFE-15
29 CYCL DEF 2.3 V.ZEIT0
30 CYCL DEF 2.4 F500
31 CALL LBL 1 .............................................................. BOHRBILD AUFRUFEN
32 L Z+100 M2
HAUPTPROGRAMM
Zentrieren
Bohren
Gewindebohren
Freifahren, Ende
