Lösung:
Fortgeschrittenen-Kurs TNC 4xx

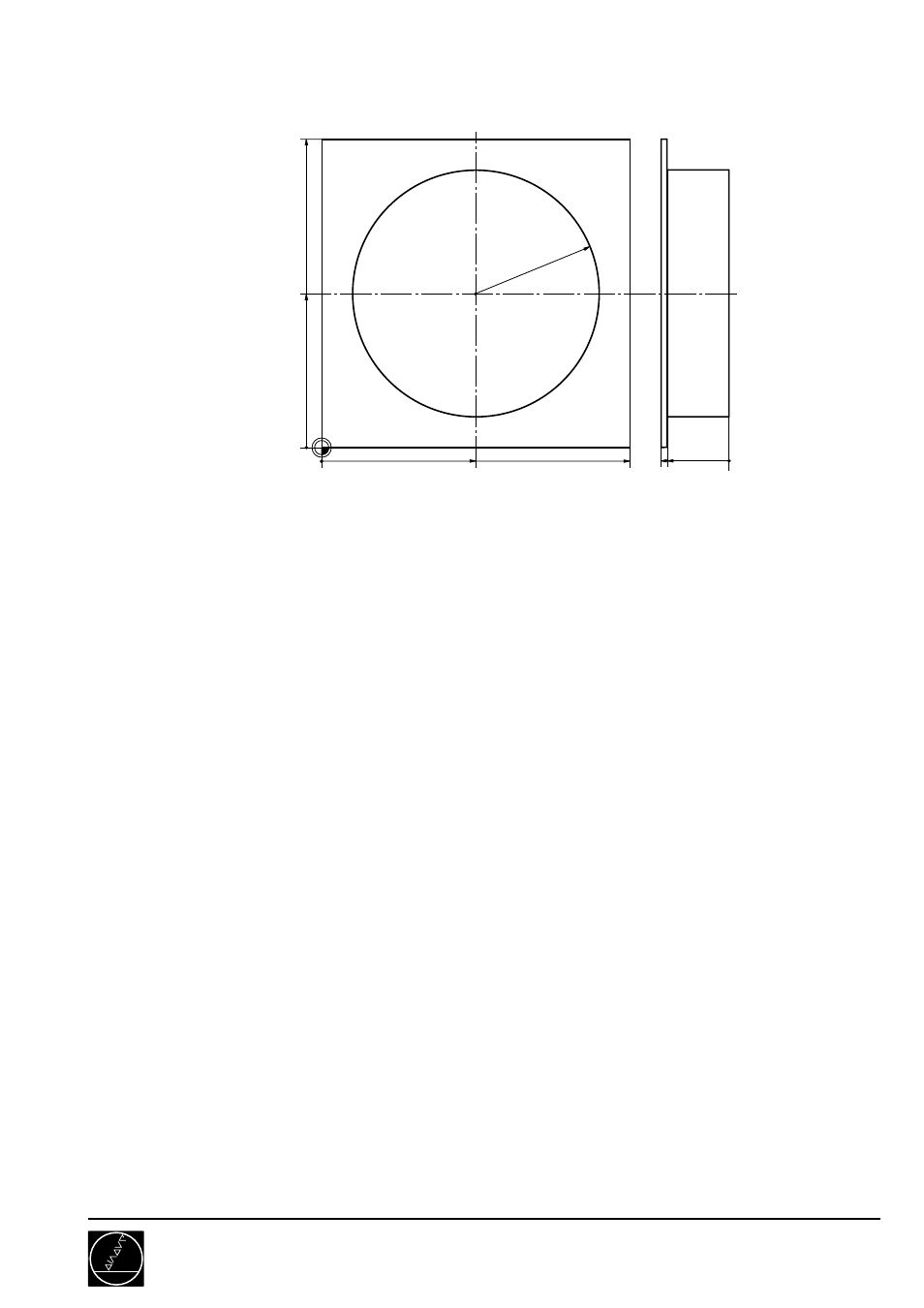

Kreiszapfen umfräsen
7288/3
C01
Freifahren, Ende
100
100
0
0
22
0
20 50
50
R40
HAUPTPROGRAMM
0 BEGIN PGM 7288 MM
1 ................................................................................. KREISZAPFEN UMFRAESEN
2 ................................................................................. MIT 2 SCHNITTEN UND
RADIUSZUSTELLUNG
3 FN 0: Q1 = +50 ......................................................... X-MITTE
4 FN 0: Q2 = +50 ......................................................... Y-MITTE
5 FN 0: Q3 = +0 ........................................................... Z-OBERKANTE
6 FN 0: Q4 = +80 ......................................................... DURCHMESSER
7 FN 0: Q5 = +1 ........................................................... RADIUS-AUFMASS
8 FN 0: Q6 = +20 ......................................................... FRAESTIEFE
9 FN 0: Q7 = +200 ....................................................... FRAESVORSCHUB
10 BLK FORM 0.1 Z X+0 Y+10 Z-22
11 BLK FORM 0.2 X+100 Y+90 Z+0
12 TOOL DEF 1 L+0 R+10
13 TOOL CALL 1 Z S4000
14 L Z+10 R0 F9999 M3
15 CALL LBL 1
16 L Z+50 M2
