Fortgeschrittenen-Kurs TNC 4xx
7411/5
C04
HAUPTPROGRAMM
Zentrieren
Bohren
0 BEGIN PGM 7411 MM
1 BLK FORM 0.1 Z X-125 Y-130 Z-22
2 BLK FORM 0.2 X+125 Y+130 Z+0
3 TOOL DEF 1 L+0 R+2,0 ........................................... ZENTRIERBOHRER
4 TOOL DEF 2 L+0 R+1 .............................................. SPIRALBOHRER
5 TOOL DEF 3 L+0 R+1,5 ........................................... GEWINDEBOHRER
6 TOOL DEF 4 L+0 R+30 ............................................ FRAESER
7 TOOL CALL 1 Z S3000
8 CYCL DEF 1.0 TIEFBOHREN
9 CYCL DEF 1.1 ABST -2
10 CYCL DEF 1.2 TIEFE -2
11 CYCL DEF 1.3 ZUSTLG -2
12 CYCL DEF 1.4 V.ZEIT 0
13 CYCL DEF 1.5 F100
14 CALL LBL 1
15 L Z+20 R0 F9999 M6
16 TOOL CALL 2 Z S3000
17 CYCL DEF 1.0 TIEFBOHREN
18 CYCL DEF 1.1 ABST -2
19 CYCL DEF 1.2 TIEFE -20
20 CYCL DEF 1.3 ZUSTLG -20
21 CYCL DEF 1.4 V.ZEIT 0
22 CYCL DEF 1.5 F200
23 CALL LBL 1
24 L Z+20 R0 F9999 M6
260
Z
17
20
2
M3

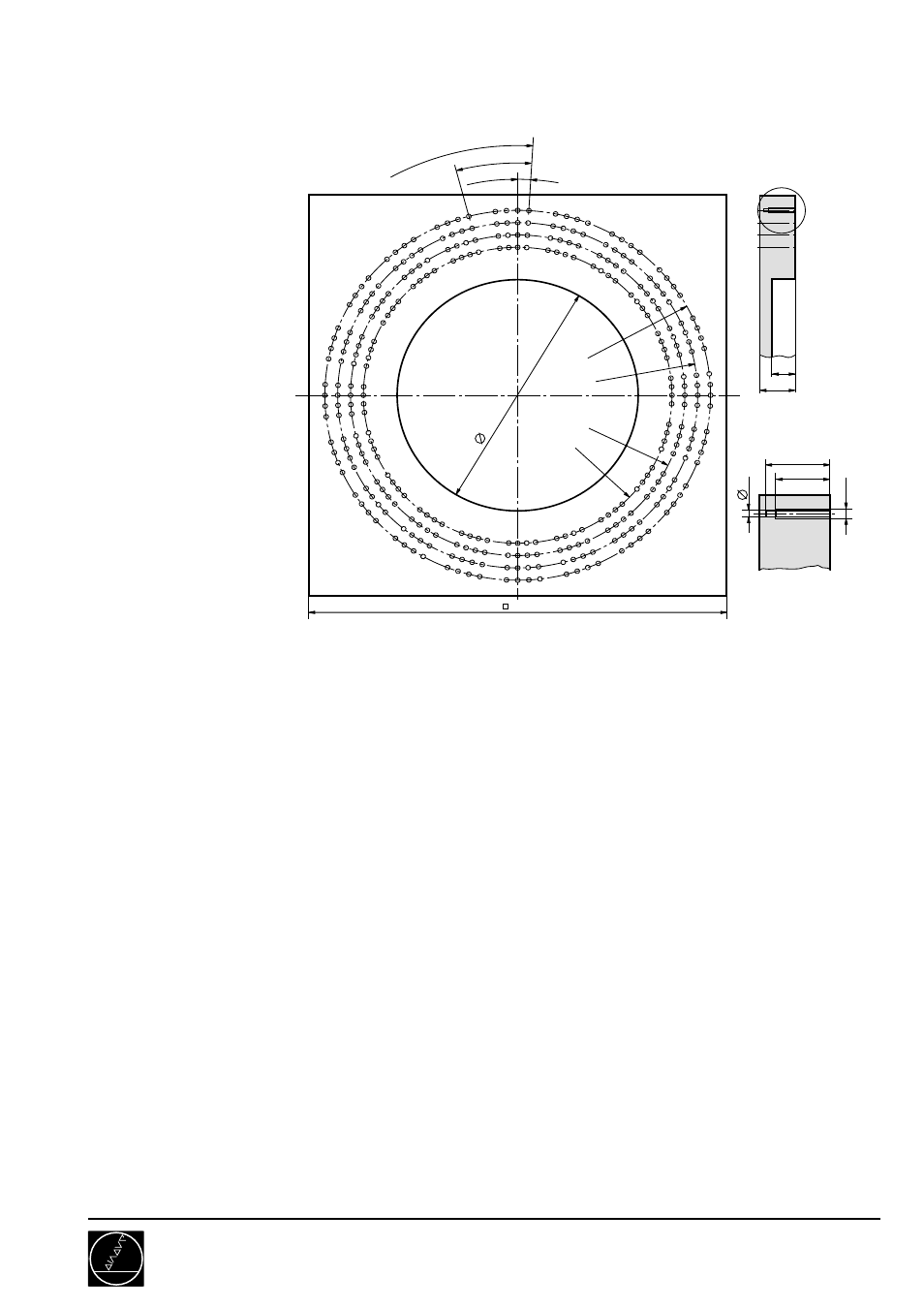

Einzelheit Z
M 2:1
15
22
R 1
20
R 112
R 10
4
R 9
6
1
5
0
3° 20'
18°
20
∗
18° (
=360°)
