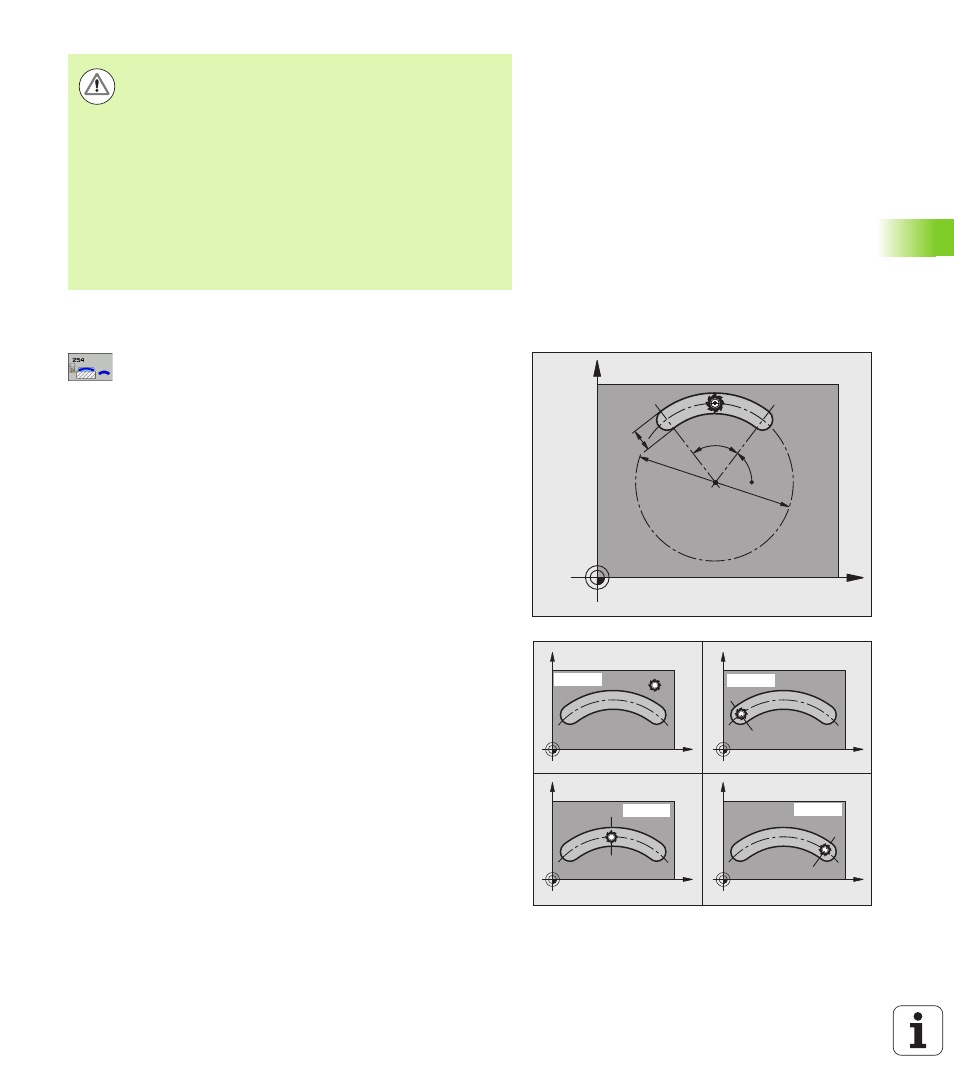

5.5 RUNDE NUT (Zyklus
254, DIN/ISO: G254)
Zyklusparameter
U Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
U Nutbreite Q219 (Wert parallel zur Nebenachse der
Bearbeitungsebene): Breite der Nut eingeben; wenn
Nutbreite gleich Werkzeug-Durchmesser
eingegeben, dann schruppt die TNC nur (Langloch
fräsen). Maximale Nutbreite beim Schruppen:
Doppelter Werkzeug-Durchmesser. Eingabebereich 0
bis 99999,9999
U Schlichtaufmaß Seite Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene. Eingabebereich 0
bis 99999,9999
U Teilkreis-Durchmesser Q375: Durchmesser des
Teilkreises eingeben. Eingabebereich 0 bis
99999,9999
U Bezug für Nutlage (0/1/2/3) Q367: Lage der Nut
bezogen auf die Position des Werkzeuges beim
Zyklus-Aufruf:
0: Werkzeugposition wird nicht berücksichtigt.
Nutlage ergibt sich aus eingegebener Teilkreis-Mitte
und Startwinkel
1: Werkzeugposition = Zentrum linker Nutkreis.
Startwinkel Q376 bezieht sich auf diese Position.
Eingegebene Teilkreis-Mitte wird nicht berücksichtigt
2: Werkzeugposition = Zentrum Mittelachse.
Startwinkel Q376 bezieht sich auf diese Position.
Eingegebene Teilkreis-Mitte wird nicht berücksichtigt
3: Werkzeugposition = Zentrum rechter Nutkreis.
Startwinkel Q376 bezieht sich auf diese Position.
Eingegebene Teilkreis-Mitte wird nicht berücksichtigt
Achtung Kollisionsgefahr!
Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die
TNC bei der Eingabe einer positiven Tiefe eine
Fehlermeldung ausgeben soll (Bit 2=1) oder nicht (Bit
2=0).
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt. Das
Werkzeug fährt also in der Werkzeug-Achse mit Eilgang
auf Sicherheits-Abstand unter die Werkstück-Oberfläche!
Wenn Sie den Zyklus mit Bearbeitungs-Umfang 2 (nur
Schlichten) aufrufen, dann positioniert die TNC das
Werkzeug im Eilgang auf die erste Zustell-Tiefe!
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=0 Q367=1
Q367=2 Q367=3
