HEIDENHAIN iTNC 530 261
1
0

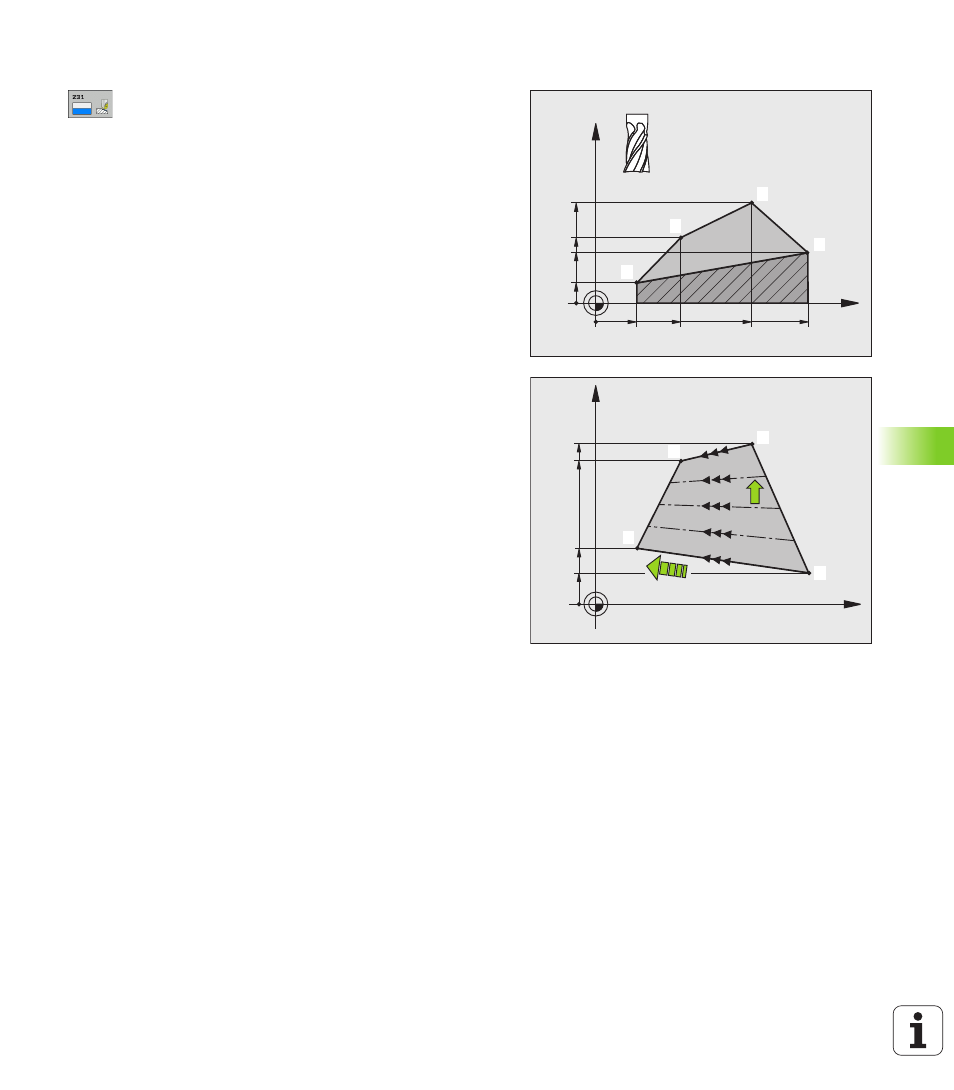

.4 REGELFLAECHE (Z
yklus 231; DIN/ISO: G231)
Zyklusparameter
U Startpunkt 1. Achse Q225 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der
Hauptachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
U Startpunkt 2. Achse Q226 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der
Nebenachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
U Startpunkt 3. Achse Q227 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der
Spindelachse. Eingabebereich -99999,9999 bis
99999,9999
U 2. Punkt 1. Achse Q228 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Hauptachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
U 2. Punkt 2. Achse Q229 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Nebenachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
U 2. Punkt 3. Achse Q230 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Spindelachse. Eingabebereich -99999,9999 bis
99999,9999
U 3. Punkt 1. Achse Q231 (absolut): Koordinate des
Punktes 3 in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U 3. Punkt 2. Achse Q232 (absolut): Koordinate des
Punktes 3 in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U 3. Punkt 3. Achse Q233 (absolut): Koordinate des
Punktes 3 in der Spindelachse. Eingabebereich
-99999,9999 bis 99999,9999
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
