200 Bearbeitungszyklen: Konturtasche, Konturzüge
7.
8 SCHLICHTEN SEITE (Zyklus 24, DIN/ISO: G124)
Zyklusparameter
U Drehsinn? Uhrzeigersinn = –1 Q9:
Bearbeitungsrichtung:
+1:Drehung im Gegen-Uhrzeigersinn
–1:Drehung im Uhrzeigersinn
Alternativ PREDEF
U Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird. Eingabebereich
-99999,9999 bis 99999,9999
U Vorschub Tiefenzustellung Q11: Eintauchvorschub.
Eingabebereich 0 bis 99999,9999 alternativ FAUTO, FU,
FZ
U Vorschub Ausräumen Q12: Fräsvorschub.
Eingabebereich 0 bis 99999,9999 alternativ FAUTO, FU,
FZ
U Schlichtaufmaß Seite Q14 (inkremental): Aufmaß für
mehrmaliges Schlichten; der letzte Schlicht-Rest wird
ausgeräumt, wenn Sie Q14 = 0 eingeben.
Eingabebereich -99999,9999 bis 99999,9999
Beispiel: NC-Sätze
61 CYCL DEF 24 SCHLICHTEN SEITE
Q9=+1 ;DREHSINN
Q10=+5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=350 ;VORSCHUB RAEUMEN
Q14=+0 ;AUFMASS SEITE

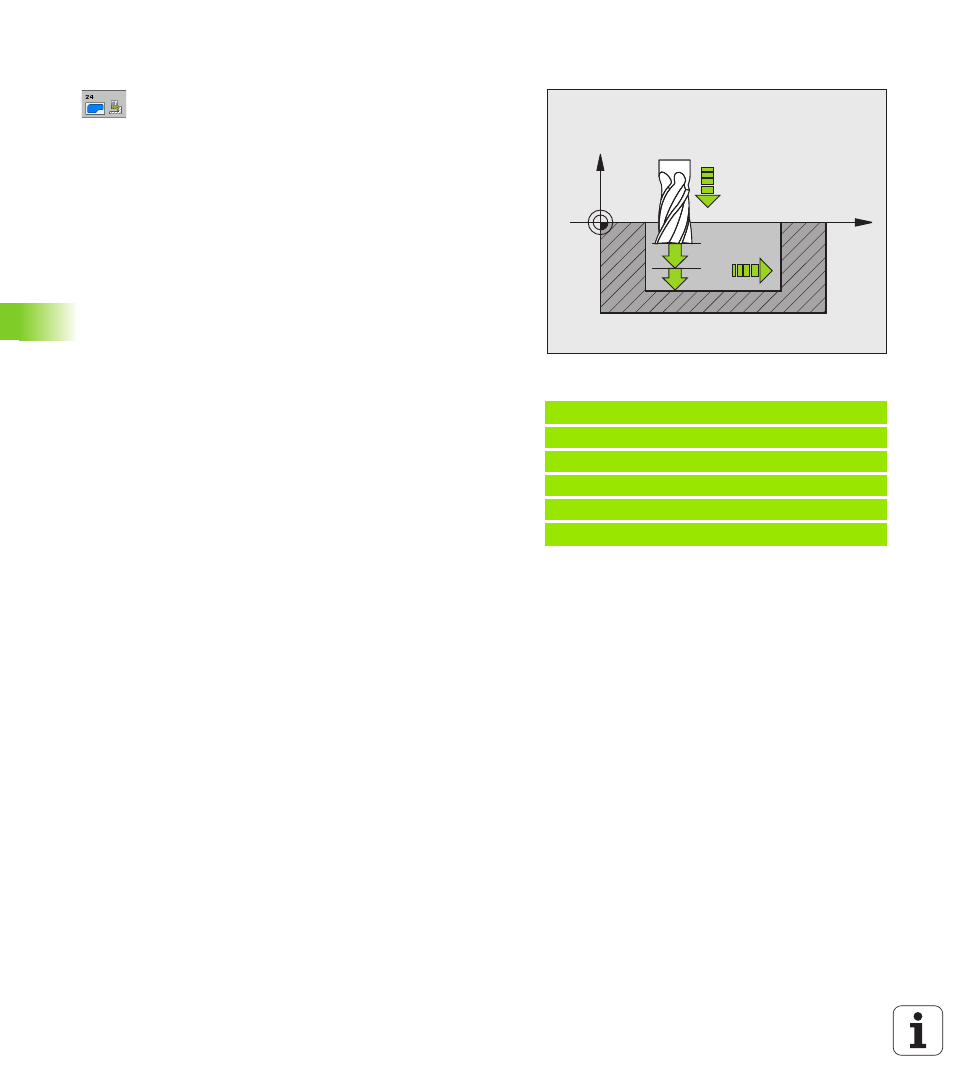

X
Z
Q11
Q12
Q10
