Bearbeitungszyklen verwenden
2.3 Must
er
-Definition P
A
T
TERN DEF

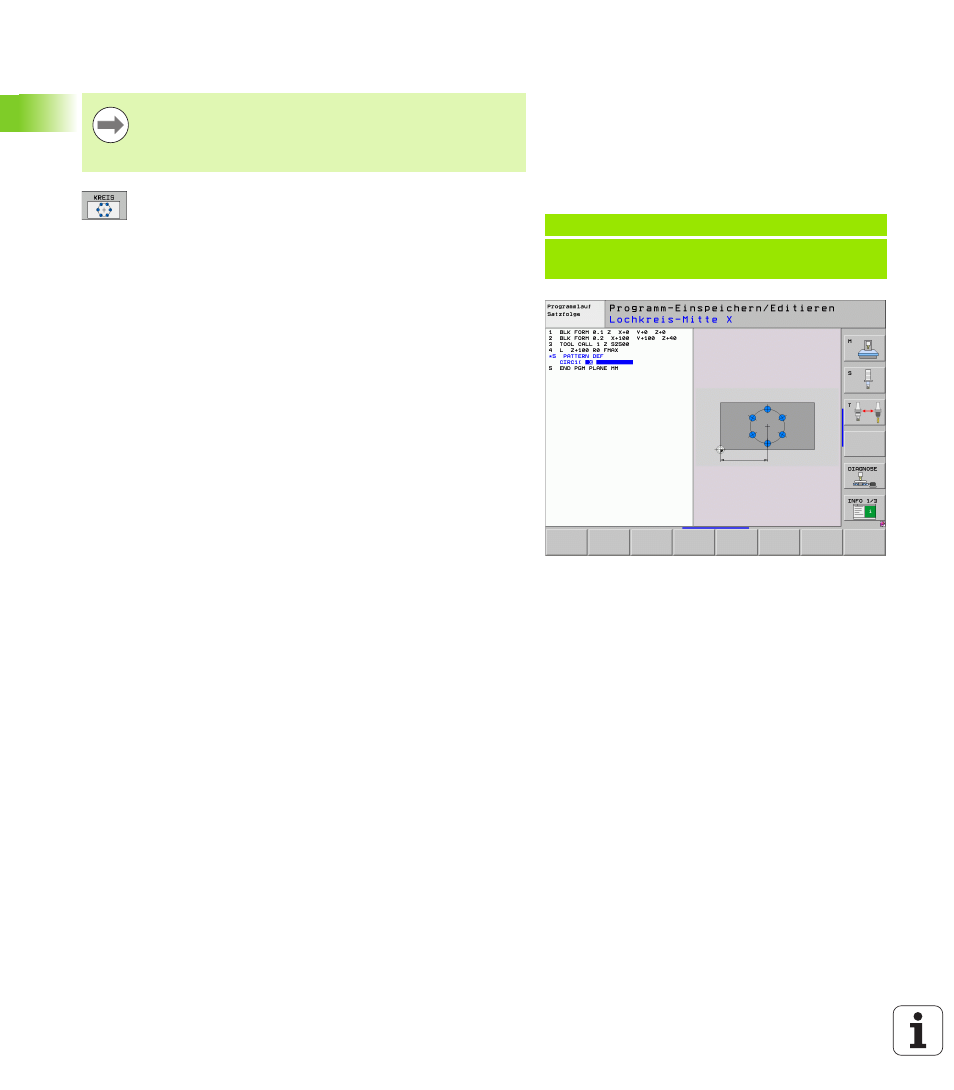

Vollkreis definieren
U
Lochkreis-Mitte X
(absolut): Koordinate des Kreis-
Mittelpunktes in der X-Achse
U
Lochkreis-Mitte Y
(absolut): Koordinate des Kreis-
Mittelpunktes in der Y-Achse
U
Lochkreis-Durchmesser
: Durchmesser des
Lochkreises
U
Startwinkel
: Polarwinkel der ersten
Bearbeitungsposition. Bezugsachse: Hauptachse der
aktiven Bearbeitungsebene (z.B. X bei Werkzeug-
Achse Z). Wert positiv oder negativ eingebbar
U
Anzahl Bearbeitungen
: Gesamtanzahl der
Bearbeitungspositionen auf dem Kreis
U
Koordinate Werkstück-Oberfläche
(absolut): Z-
Koordinate eingeben, an der die Bearbeitung starten
soll
Wenn Sie eine Werkstückoberfläche in Z ungleich 0
definieren, dann wirkt dieser Wert zusätzlich zur
Werkstückoberfläche Q203, die Sie im Bearbeitungszyklus
definiert haben.
Beispiel: NC-Sätze
10 L Z+100 R0 FMAX
11 PATTERN DEF
CIRC1 (X+25 Y+33 D80 START+45 NUM8 Z+0)
