60 Bearbeitungszyklen verwenden
2.3 Must
er
-Definition P
A
T
TERN DEF

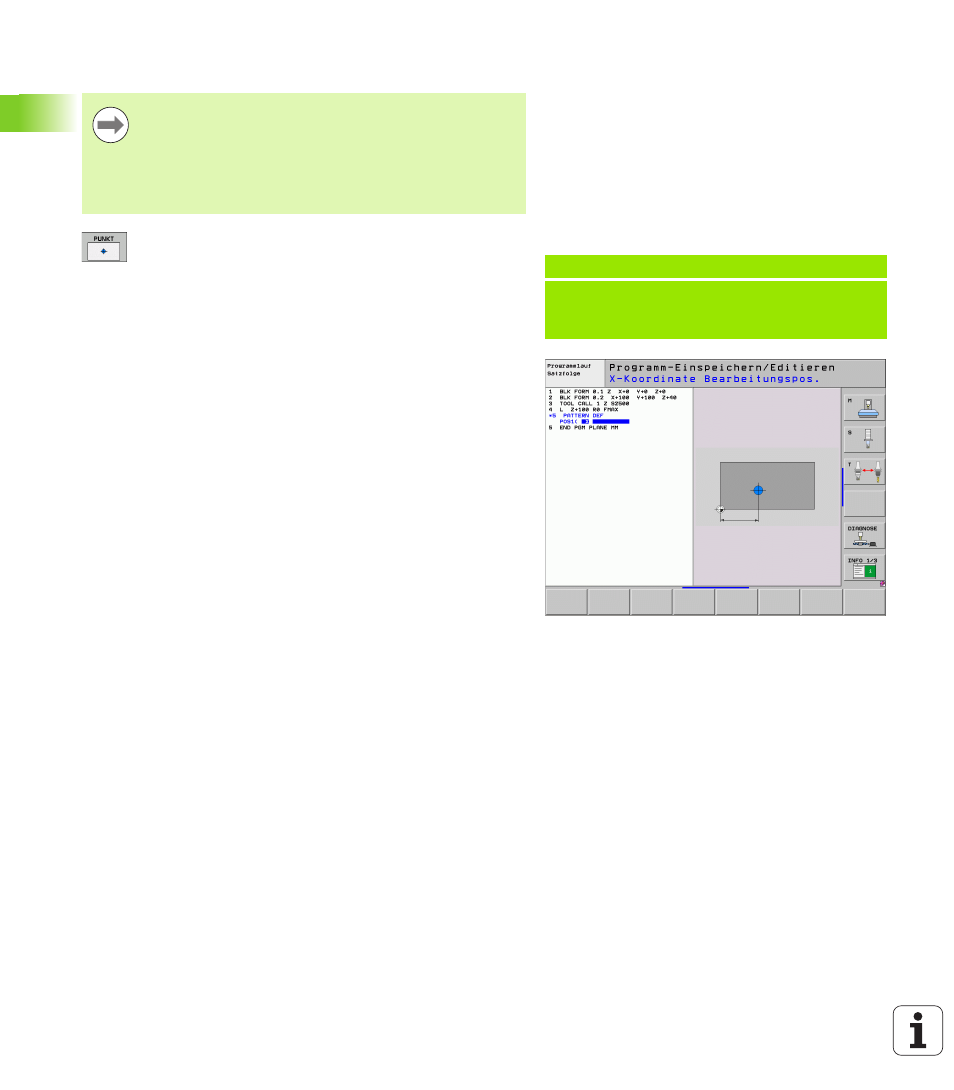

Einzelne Bearbeitungspositionen definieren
U X-Koordinate Bearbeitungspos. (absolut): X-
Koordinate eingeben
U Y-Koordinate Bearbeitungspos. (absolut): Y-
Koordinate eingeben
U Koordinate Werkstück-Oberfläche (absolut): Z-
Koordinate eingeben, an der die Bearbeitung starten
soll
Sie können maximal 9 Bearbeitungspositionen eingeben,
Eingabe jeweils mit Taste ENT bestätigen.
Wenn Sie eine Werkstückoberfläche in Z ungleich 0
definieren, dann wirkt dieser Wert zusätzlich zur
Werkstückoberfläche Q203, die Sie im Bearbeitungszyklus
definiert haben.
Beispiel: NC-Sätze
10 L Z+100 R0 FMAX
11 PATTERN DEF
POS1 (X+25 Y+33,5 Z+0)
POS2 (X+50 Y+75 Z+0)
