.5 PLANFRAESEN (Zyklus 232, DIN/ISO: G232)
Beim Programmieren beachten!
Zyklusparameter

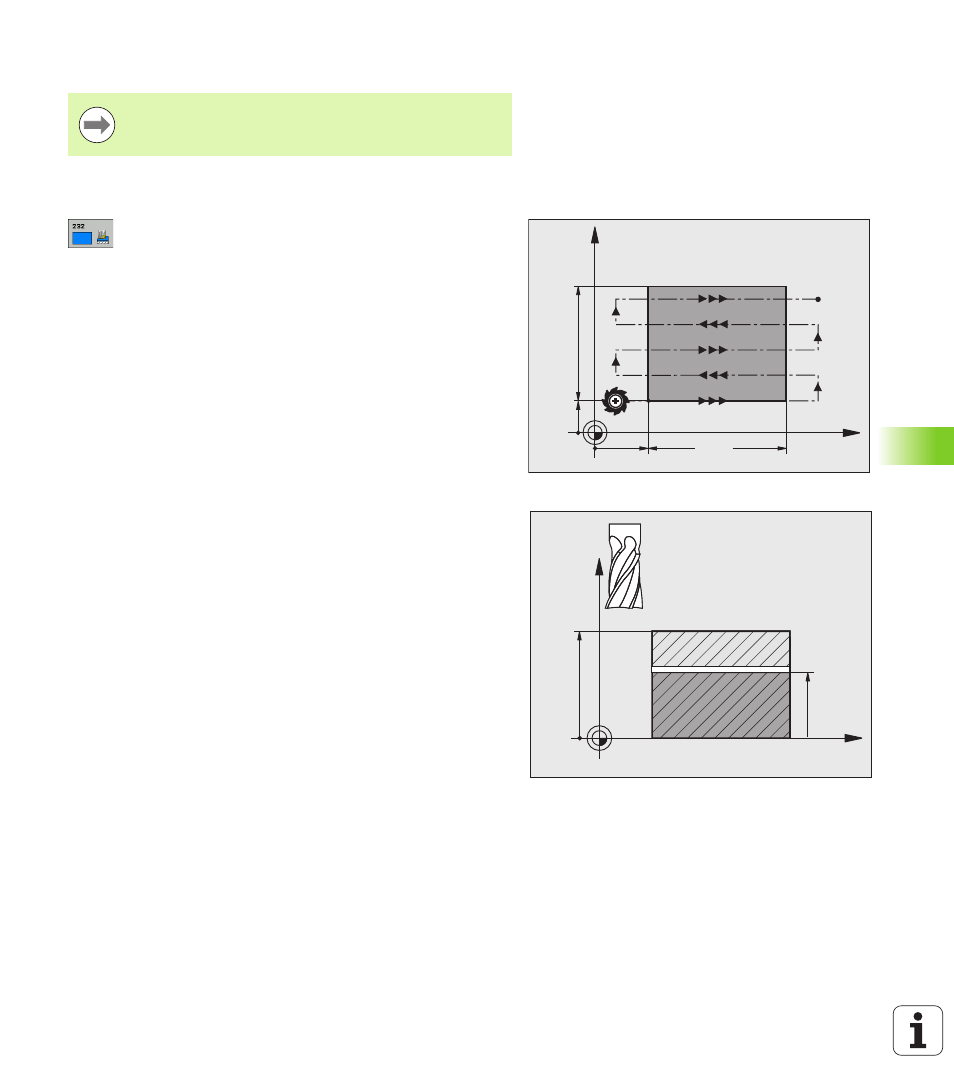

U Bearbeitungsstrategie (0/1/2) Q389: Festlegen,
wie die TNC die Fläche bearbeiten soll:
0: Mäanderförmig bearbeiten, seitliche Zustellung im
Positionier-Vorschub ausserhalb der zu
bearbeitenden Fläche
1: Mäanderförmig bearbeiten, seitliche Zustellung im
Fräsvorschub innerhalb der zu bearbeitenden Fläche
2: Zeilenweise bearbeiten, Rückzug und seitliche
Zustellung im Positionier-Vorschub
U Startpunkt 1. Achse Q225 (absolut): Startpunkt-
Koordinate der zu bearbeitenden Fläche in der
Hauptachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
U Startpunkt 2. Achse Q226 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der
Nebenachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
U Startpunkt 3. Achse Q227 (absolut): Koordinate
Werkstück-Oberfläche, von der aus die Zustellungen
berechnet werden. Eingabebereich -99999,9999 bis
99999,9999
U Endpunkt 3. Achse Q386 (absolut): Koordinate in der
Spindelachse, auf die die Fläche plangefräst werden
soll. Eingabebereich -99999,9999 bis 99999,9999
U 1. Seiten-Länge Q218 (inkremental): Länge der zu
bearbeitenden Fläche in der Hauptachse der
Bearbeitungsebene. Über das Vorzeichen können Sie
die Richtung der ersten Fräsbahn bezogen auf den
Startpunkt 1. Achse
festlegen. Eingabebereich
-99999,9999 bis 99999,9999
U 2. Seiten-Länge Q219 (inkremental): Länge der zu
bearbeitenden Fläche in der Nebenachse der
Bearbeitungsebene. Über das Vorzeichen können Sie
die Richtung der ersten Querzustellung bezogen auf
den Startpunkt 2. Achse festlegen. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 so eingeben, dass keine
Kollision mit dem Werkstück oder Spannmitteln erfolgen
kann.
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
