HEIDENHAIN iTNC 530 (340 49x-06) Cycle programming - Handbuch (Seite 210)

210 Bearbeitungszyklen: Konturtasche, Konturzüge
7.
1
1
K
ONTURNUT TR
OCHOID
AL
(Zyklus 275, DIN/ISO: G275)
U Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
U Koordinate Werkstück-Oberfläche Q203 (absolut):
Absolute Koordinate der Werkstück-Oberfläche.
Eingabebereich -99999,9999 bis 99999,9999
U 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
U Eintauchstrategie Q366: Art der Eintauchstrategie:
„ 0 = senkrecht eintauchen. Unabhängig vom in der
Werkzeug-Tabelle definierten Eintauchwinkel
ANGLE
taucht die TNC senkrecht ein
„ 1: Ohne Funktion
„ 2 = pendelnd eintauchen. In der Werkzeug-Tabelle
muss für das aktive Werkzeug der Eintauchwinkel
ANGLE
ungleich 0 definiert sein. Ansonsten gibt die
TNC eine Fehlermeldung aus
„ Alternativ PREDEF
Beispiel: NC-Sätze
8 CYCL DEF 275 KONTURNUT TROCHOIDAL
Q215=0 ;BEARBEITUNGS-UMFANG
Q219=12 ;NUTBREITE
Q368=0.2 ;AUFMASS SEITE
Q436=2 ;ZUSTELLUNG PRO UMLAUF
Q207=500 ;VORSCHUB FRAESEN
Q351=+1 ;FRAESART
Q201=-20 ;TIEFE
Q202=5 ;ZUSTELL-TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q338=5 ;ZUST. SCHLICHTEN
Q385=500 ;VORSCHUB SCHLICHTEN
Q200=2 ;SICHERHEITS-ABST.
Q203=+0 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q366=2 ;EINTAUCHEN
9 CYCL CALL FMAX M3

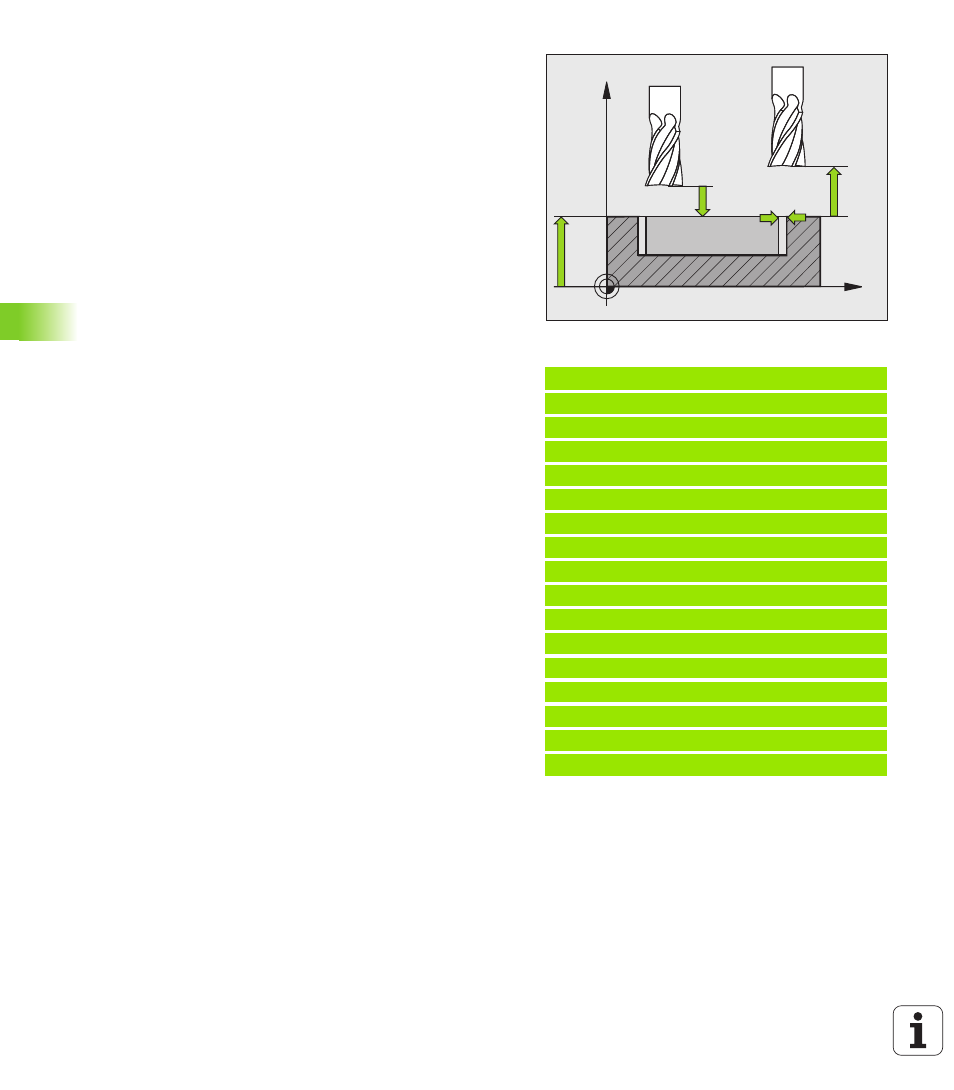

X
Z
Q200
Q204
Q203
Q368
