HEIDENHAIN iTNC 530 (340 49x-06) Cycle programming - Handbuch (Seite 435)

HEIDENHAIN iTNC 530 435
16.12 MESSEN L
O
CHKREIS (Zyklus
430, DIN/ISO: G430)

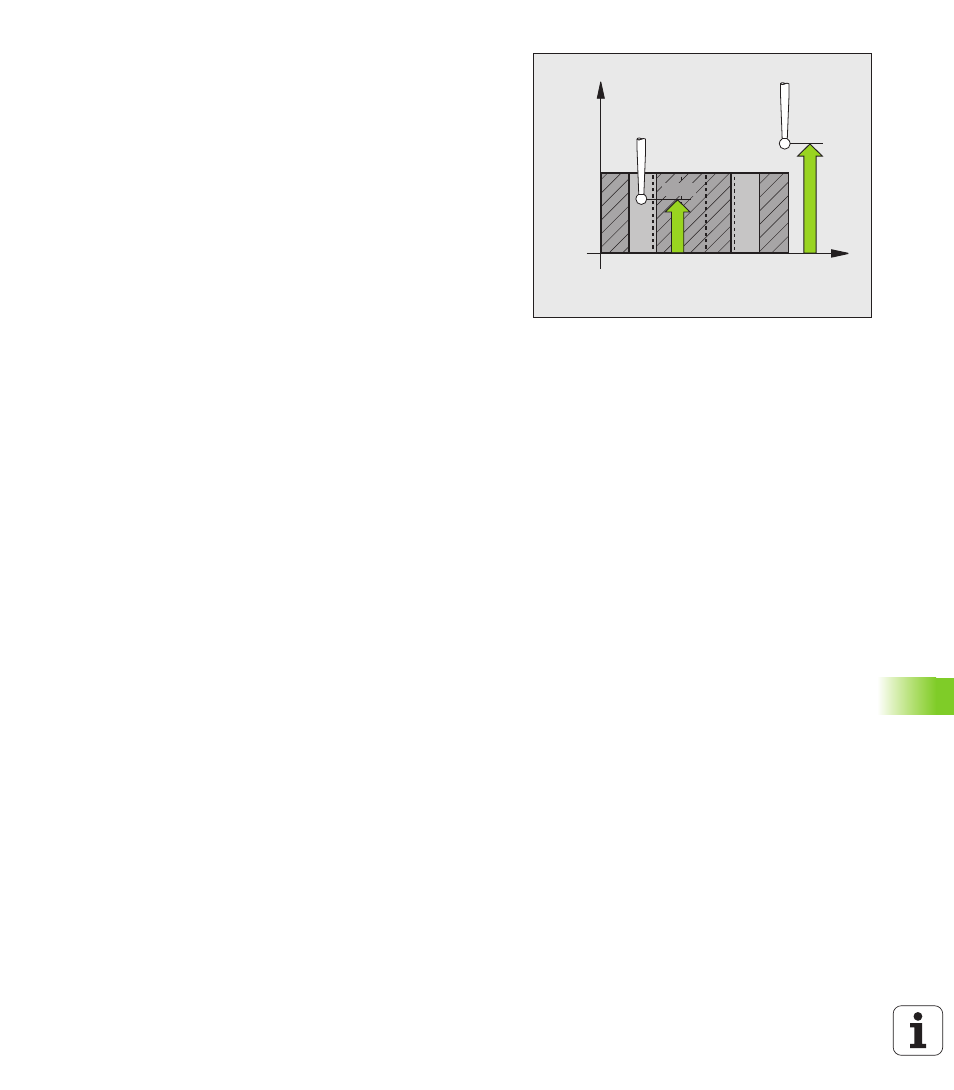

U Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
U Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF
U Größtmaß Q288: Größter erlaubter Lochkreis-
Durchmesser. Eingabebereich 0 bis 99999,9999
U Kleinstmaß Q289: Kleinster erlaubter Lochkreis-
Durchmesser. Eingabebereich 0 bis 99999,9999
U Toleranzwert Mitte 1. Achse Q279: Erlaubte
Lageabweichung in der Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
U Toleranzwert Mitte 2. Achse Q280: Erlaubte
Lageabweichung in der Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
X
Z
Q260
Q261
