HEIDENHAIN iTNC 530 407
16.4 MESSEN WINKEL (Z
yklus 420, DIN/ISO: G420)
U Verfahrrichtung 1 Q267: Richtung, in der das
Tastsystem auf das Werkstück zufahren soll:
-1:Verfahrrichtung negativ
+1:Verfahrrichtung positiv

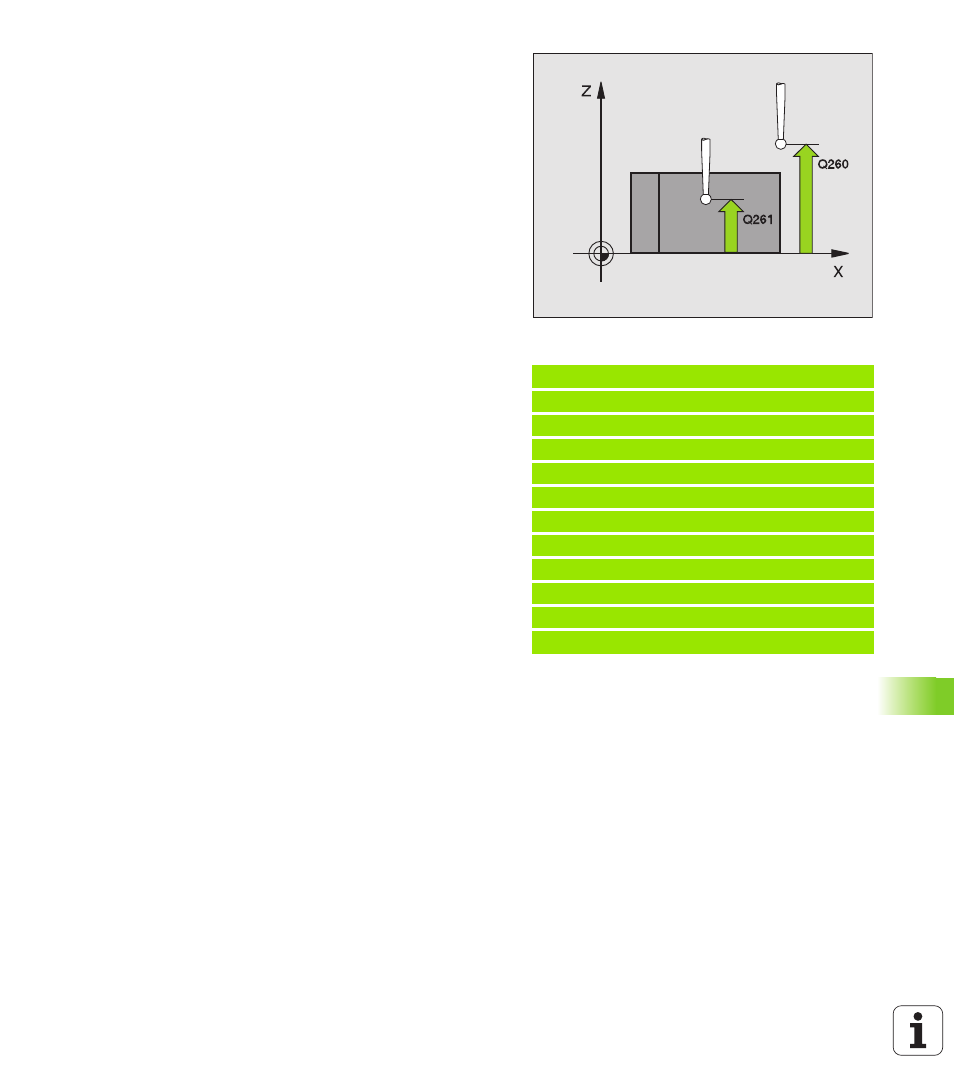

U Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
U Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
U Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF
U Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Alternativ PREDEF
U Messprotokoll Q281: Festlegen, ob die TNC ein
Messprotokoll erstellen soll:
0: Kein Messprotokoll erstellen
1: Messprotokoll erstellen: Die TNC legt die
Protokolldatei TCHPR420.TXT standardmäßig in
dem Verzeichnis ab, in dem auch Ihr Messprogramm
gespeichert ist
2: Programmlauf unterbrechen und Messprotokoll auf
den TNC-Bildschirmausgeben. Programm mit NC-
Start fortsetzen
Beispiel: NC-Sätze
5 TCH PROBE 420 MESSEN WINKEL
Q263=+10 ;1. PUNKT 1. ACHSE
Q264=+10 ;1. PUNKT 2. ACHSE
Q265=+15 ;2. PUNKT 1. ACHSE
Q266=+95 ;2. PUNKT 2. ACHSE
Q272=1 ;MESSACHSE
Q267=-1 ;VERFAHRRICHTUNG
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+10 ;SICHERE HOEHE
Q301=1 ;FAHREN AUF S. HOEHE
Q281=1 ;MESSPROTOKOLL
