RIGOL Kapitel 2 Benutzung Ihres Funktionsgenerators
2-58 DG1000Z Benutzerhandbuch
Auswahl der Modulationsquelle
Drücken Sie Mod  Source für “Int” oder “Ext” Modulationsquelle.
1.
Interne Quelle
Wenn die interne Modulationsquelle ausgewählt wurde, drücken Sie Shape für
die Auswahl von Sine, Square, Triangle, UpRamp, DnRamp, Noise oder Arb als
Modulationssignalverlauf. Der Standard ist Sinus.

Square/Rechteck: 50％ Tastgrad

Triangle/Dreieck: 50％ Symmetrie

UpRamp: 100％ Symmetrie

DnRamp: 0％ Symmetrie

Arb: Auswahl des arbiträren Signalverlaufes für den aktuellen Kanal
Hinweis: Noise kann als Modulationssignalverlauf verwendet werden, aber nicht
als Trägersignalverlauf.

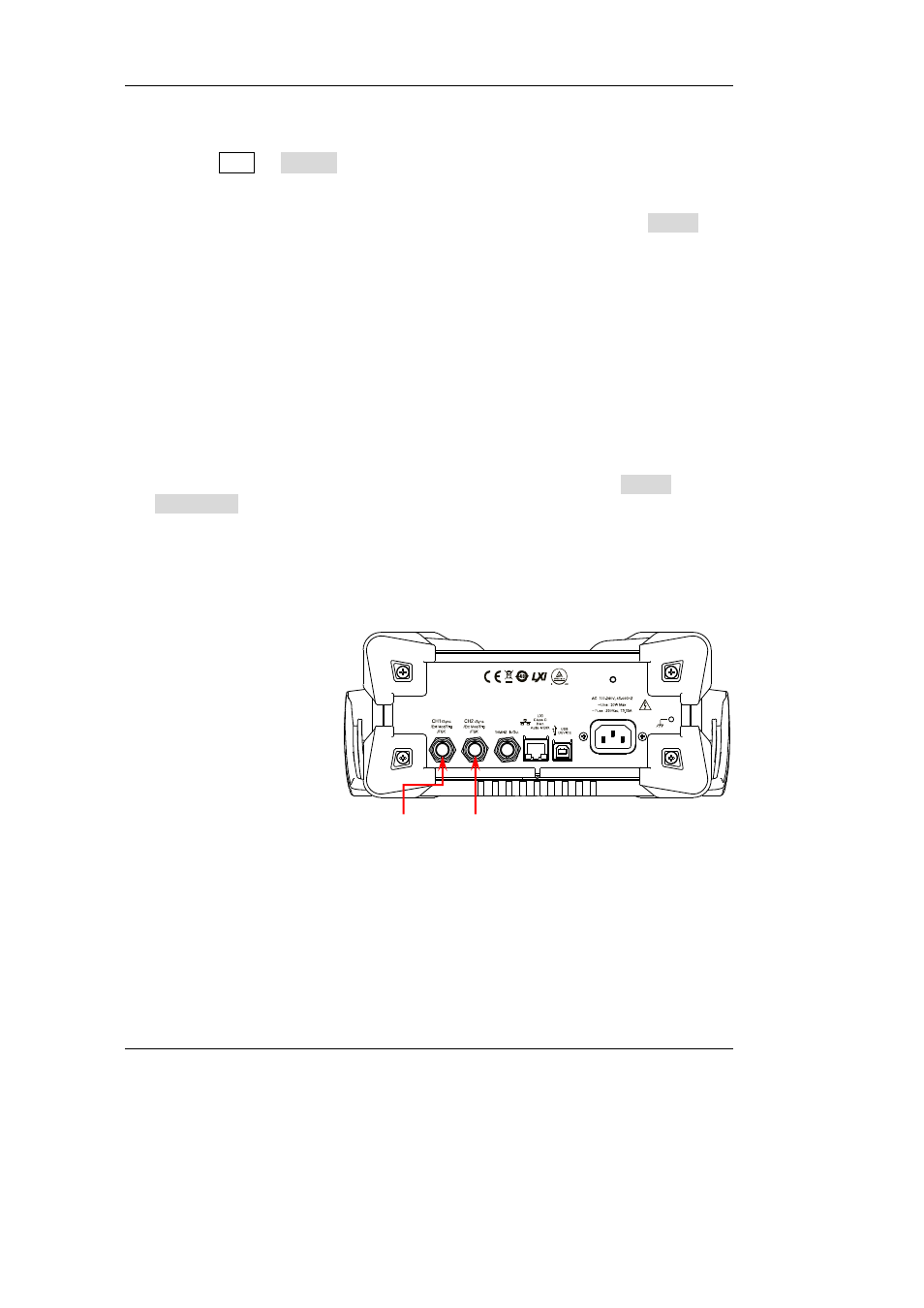

2. Externe Quelle
Wenn die externe Modulationsquelle ausgewählt wurde, werden Shape und
PWM Freq ausgegraut und deaktiviert. Der Generator akzeptiert externe
Modulationssignale vom [CH1/Sync/Ext Mod/Trig/FSK] Anschluss auf der
Rückseite. Zu diesem Zeitpunkt wird die “width deviation” oder die “duty cycle
deviation” von dem ±5 V Signalpegel des Anschlusses gesteuert. Ist zum Beispiel
die Breitenabweichung auf 10s, korrespondiert der +5V Signalpegel auf eine 10s
Breitenvariation.
[CH1/Sync/Ext Mod/Trig/FSK] [CH2/Sync/Ext Mod/Trig/FSK]
