Kapitel 2 Benutzung Ihres Funktionsgenerators RIGOL
DG1000Z Benutzerhandbuch 2-63
Exponentialkurve wird am Display angezeigt, dies zeigt an, dass die
Ausgangsfrequenz sich logarithmisch ändert.

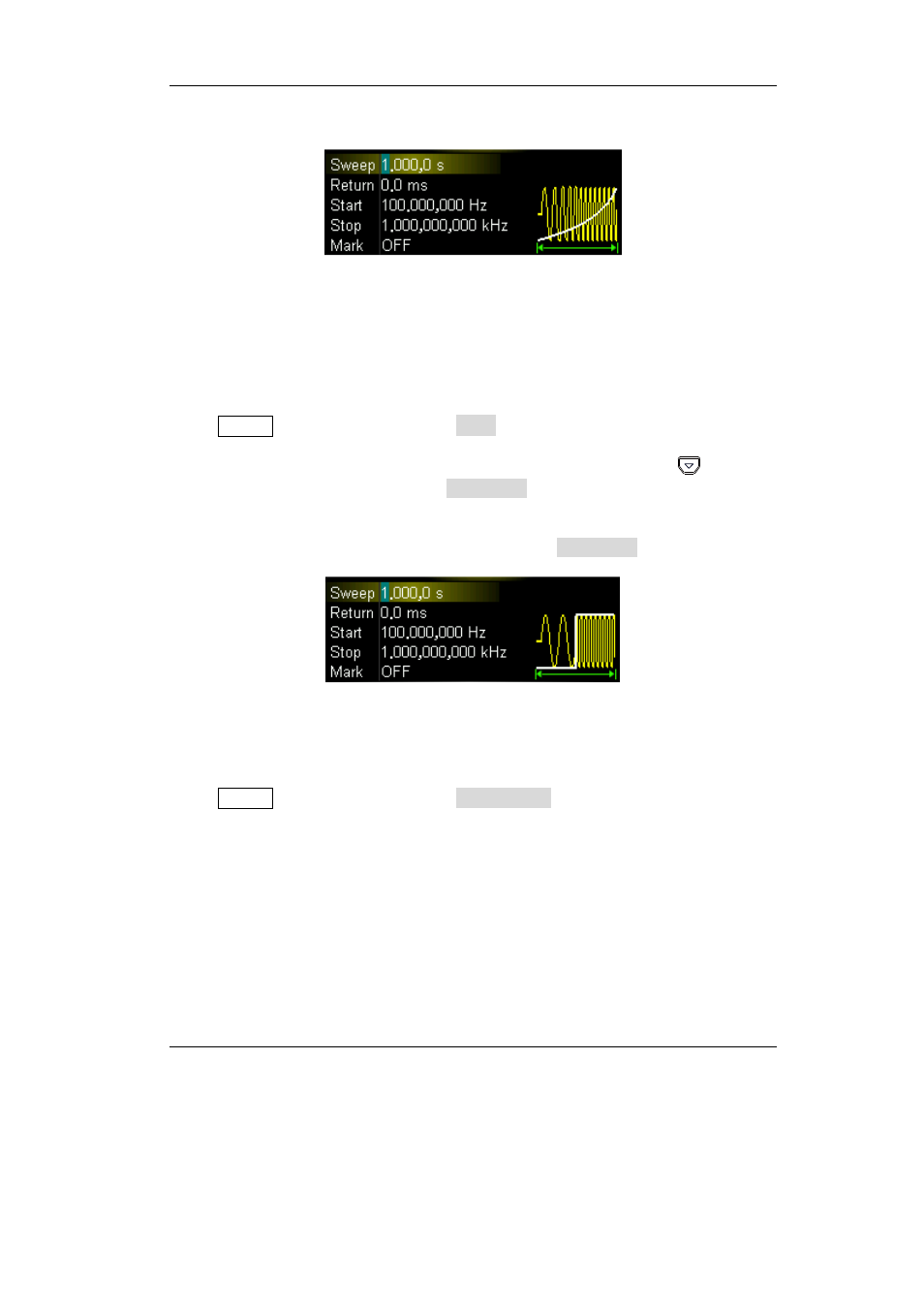

Bild 2-8 Log Sweep
Step Sweep
Bei Step Sweep-Typ kippt die Ausgangsfrequenz des Instruments von der “Start
Frequency” auf die “Stop Frequency”. Die Dauer des Ausgangssignals jedes
Frequenzpunktes wird bestimmt durch die “Sweep Time” und “Step Number”.
Wenn Sweep aktiviert ist, drücken Sie Type und wählen Sie “Step”. Ein
Step-Signalverlauf wird auf auf dem Display angezeigt, diese deutet an das die
Ausgangsfrequenz in “step” variiert. Drücken Sie zu diesem Zeitpunkt
um die
2/2 Menüseite zu öffnen. Drücken Sie Step Num und geben Sie die Step-Zahl mit
Hilfe der numerischen Tastatur oder den Richtungstasten und dem Drehknopf ein.
Der Standard ist 2 und der Bereich geht von 2 bis 1024.
Hinweis: Im “Linear” und “Log” Sweep-Modus, wird Step Num ausgegraut und
deaktiviert.
Bild 2-9 Step Sweep
Sweep Zeit
Wenn Sweep aktiviert ist, drücken Sie SweepTime und benutzen Sie die
numerische Tastatur oder den Drehknopf für die Modifizierung der Sweep-Zeit. Der
Standardwert ist 1s und der verfügbare Bereich geht von 1ms bis 500s. Der
Generator wird erneut “sweep”en und gibt ab der spezifizierten “Start Frequency”
aus, wenn die Sweep-Zeit geändert wurde.
Return-Zeit
Die Return-Zeit beschreibt die Zeit, in welcher die Ausgabe von “Start Frequency” bis
