Kapitel 2 Benutzung Ihres Funktionsgenerators
RIGOL
DG1000Z Benutzerhandbuch
2-37
1) Drücken Sie SN, danach geben Sie 2 (die Harmonische Sequenznummer)
ein, durch die Benutzung der numerischen Tastatur und drücken Sie dann
OK.
2) Drücken Sie Harmonic Phase, danach geben Sie 30 (den Wert der Phase)
ein durch die Benutzung der numerischen Tastatur und wählen Sie aus dem
pop-up Menü die Einheit “°”.
3) Gehen Sie wie in den Punkten 1 und 2 vor um die Phase der 4. Ordnung auf
50° einzustellen.
8.
Aktivieren des Ausgangs: Drücken Sie Output1 und die
Hintergrundbeleuchtung wird eingeschaltet. Der fundamentale Signalverlauf, 2.
und 4. Ordnung der Harmonischen wird am [CH1] Anschluss ausgegeben,
entsprechend der aktuellen Konfiguration.
9.
Beobachten der Signalverlaufsausgabe: Schließen Sie an den [CH1] des
DG1000Z ein Oszilloskop mit einer BNC-Leitung an. Das angezeigte Signal des
Oszilloskops wird in der unteren Abbildung abgebildet.

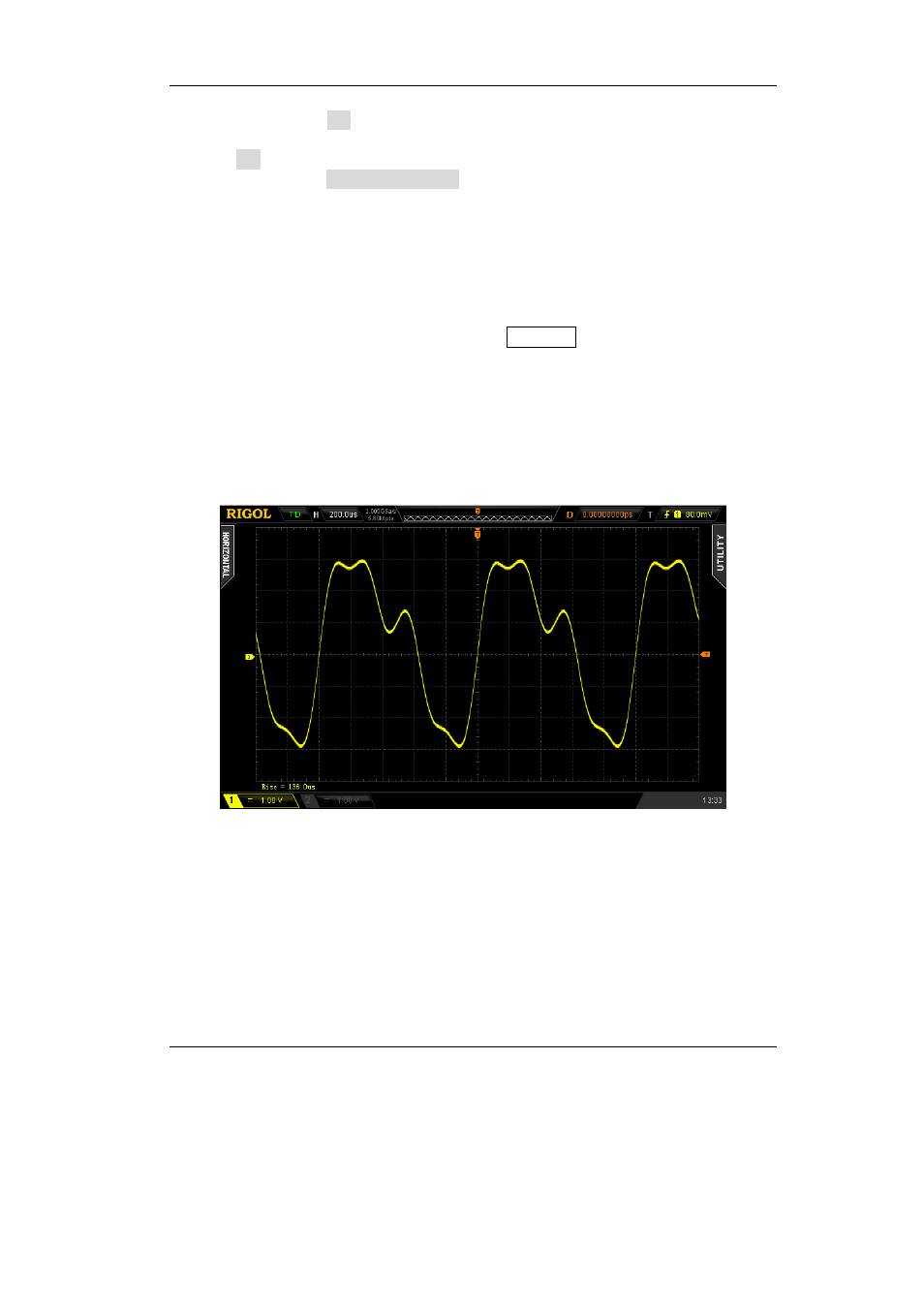

Bild 2-6 Harmonische Schwingung
