Seite 68
RIGOL
Kapitel 2 Benutzung Ihres Funktionsgenerators
2-22
DG1000Z Benutzerhandbuch
Integrierte Signalverläufe
Das DG1000Z hat 160 integrierte arbiträre Signalverläufe wie in Tabelle 2-2 gezeigt.
Drücken Sie Arb Select Wform BuiltIn um die Auswahl der integrierten
Signalverläufe aufzurufen wie im Bild unten gezeigt. Drücken Sie Engine, Medical,
AutoElec oder Maths um das korrespondierende Objekt (jedes Objekt hat ein oder
mehrere Unterobjekte) auszuwählen. Drücken Sie die korrespondierende Menütaste
mehrfach um zu dem gewünschten Unterobjekt zu gelangen (das ausgewählte
Unterobjekt in der Unterobjektleiste ist hervorgehoben) und drehen Sie den Knopf
um den gewünschten Signalverlauf auszuwählen (der ausgewählte Signalverlauf
wird hervorgehoben). Drücken Sie dann Select um den Signalverlauf auszuwählen
welcher dann hervorgehoben wird.

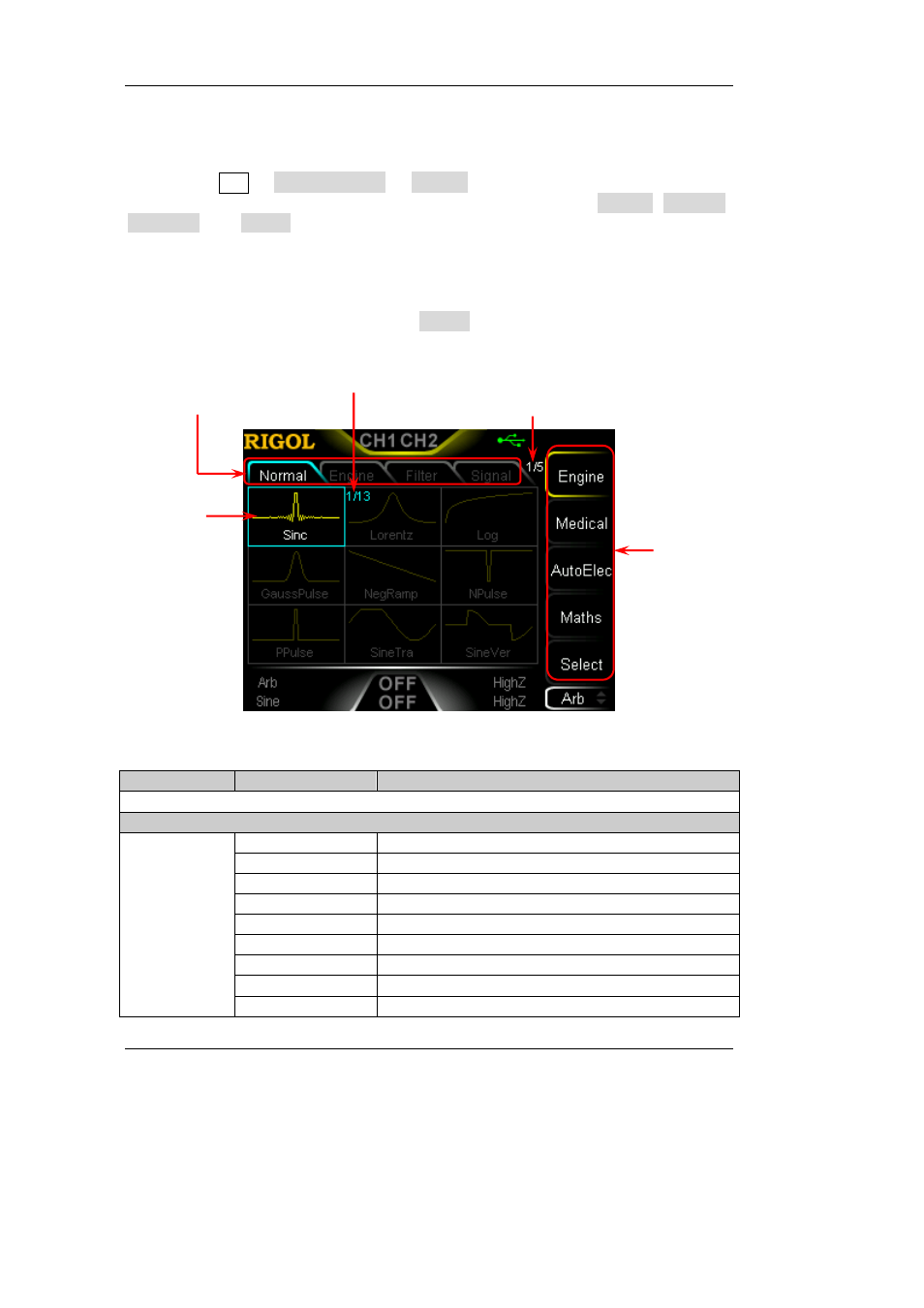

Bild 2-5 Integrierte Signalverläufe
Tabelle 2-2 160 Integrierte arbiträre Signalverläufe
Unterobjekt Signalverlauf
Erklärung
Engineering
Normal
Sinc
Sinc-Funktion
Lorentz
Lorentzkurve
Log
Logarithmusfunktion mit der Basis 10
GaussPulse
Gauß ’scher Puls
NegRamp
Negative Sägezahn
NPulse
Negativer Puls
PPulse
Positiver Puls
SineTra
Sinus-Tra Signalverlauf
SineVer
Sinus-Ver Signalverlauf
Unterobjektleiste
Integrierter
Signalverlauf
Objektmenü
Aktuelle Seite/
Gesamtzahl der Seiten
Nummer des aktuellen Signalverlaufs/
Gesamte Anzahl der Signalverläufe
