Kapitel 1 Schnellstart RIGOL
DG1000Z Benutzerhandbuch 1-13

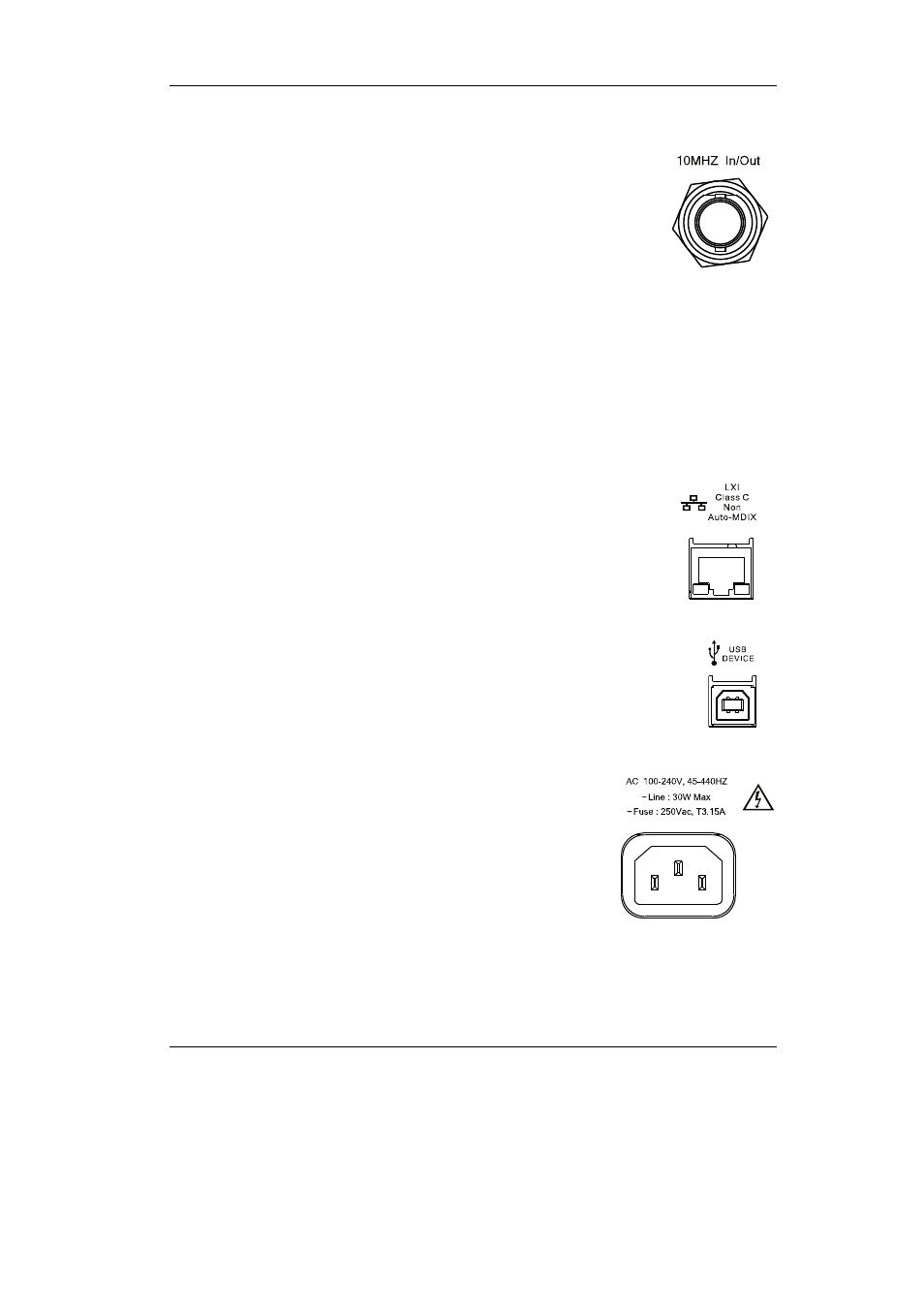

3.
[10MHz In/Out]
BNC Buchsenanschluss mit 50Ω nominaler Impedanz.
Die Funktion dieses Anschlusses wird bestimmt durch den Typ
der Clockquelle.
1) Wenn die interne Clockquelle ausgewählt wurde, wird an
diesem Anschluss (wie 10MHz Out) ein 10MHz Clocksignal
generiert vom internen Kristalloszillator des Generators.
2) Wenn die externe Clockquelle ausgewählt wurde, kann an diesem
Anschluss (wie 10MHz In) ein externes 10MHz Clocksignal angeschlossen
werden.
Dieser Anschluss wird normalerweise benutzt um mehrere Instrumente zu
synchronisieren. Für detaillierte Informationen zu den oben genannten Signalen,
siehe Einleitung in “Clockquelle”.
4. LAN
Wird benutzt um den Generator mit Ihrem Computer
oder einem Netzwerk zu verbinden, zur Fernsteuerung.
Es kann ein integriertes Prüfsystem gebaut werden, da
der Generator dem LXI Core 2011 Device class Standard
entspricht.
5. USB Anschluss
Wird benutzt um den Generator an einen Computer
anzuschließen welcher mittels Computersoftware oder
Programmierung den Generator fernsteuern kann. Kann
auch mit einem PictBridge Drucker verbunden werden
um den Inhalt des Displays zu drucken.
6. Netzanschluss
Die AC Netzspannung für diesen Signalgenerator ist
100-240V, 45-440Hz. Die maximale Eingangsleistung
darf keine 30W überschreiten. Die Spezifikation der
Sicherung ist 250V, T3.15A.
