Kapitel 2 Benutzung Ihres Funktionsgenerators RIGOL
DG1000Z Benutzerhandbuch 2-11
Einstellen des Tastgrades (Duty Cycle)
(nur für
Rechteckspannungen)

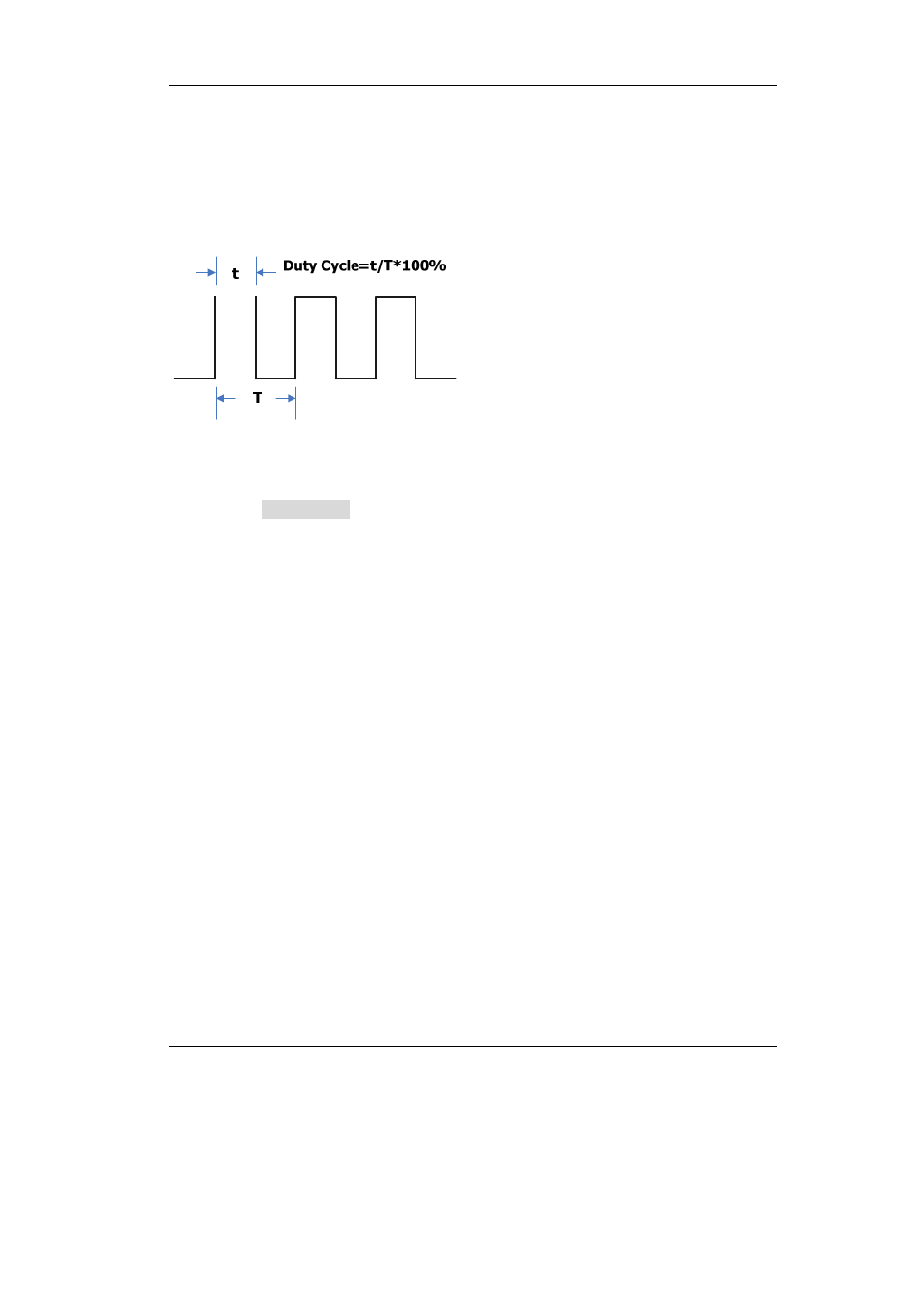

Der Tastgrad ist definiert als Prozentanteil, welchen Anteil das High Level in einer
ganzen Periode einnimmt (gezeigt in der Abbildung unten). Dieser Parameter ist nur
für Rechteckspannungen verfügbar.
Der Einstellbereich des Tastgrades ist begrenzt durch die “Freq/Period” Einstellung.
Siehe “Signalcharakteristiken” in “ Spezifikationen”. Der Standardwert ist 50%.
Drücken Sie Duty Cycle um die Soft-Taste hervorzuheben. Benutzen Sie an dieser
Stelle die numerische Tastatur um den gewünschten Tastgradwert einzustellen und
wählen Sie aus dem pop-up Menü die Einheit “%”.
Sie könne auch die Richtungstasten und den Drehknopf für die Einstellung des
Parameterwertes benutzen: Benutzen Sie die Richtungstasten um den Cursor an die
zu editierende Ziffer zu bewegen und den Drehknopf um die Zahl zu ändern.
