Auswählen der Modulationsquelle
Drücken Sie Mod  Source um “Int” oder “Ext” als Modulationsquelle
auszuwählen.
1.
Interne Quelle
Wenn die interne Quelle ausgewählt wurde, wird der modulierende Signalverlauf
auf Rechteckspannung mit einem Tastgrad von 50% gestellt, und die Frequenz
mit welcher die Ausgangsfrequenz “shift”et zwischen “carrier frequency” und
“hop frequency” ist festgelegt durch die “FSK Rate”.
2.
Externe Quelle
Wenn die externe Signalquelle ausgewählt wurde, akzeptiert der Generator ein
externes Modulationssignal vom [CH1/Sync/Ext Mod/Trig/FSK] Anschluss
auf der Rückseite.
Einstellen der Modulationsrate
Wenn die interne Quelle ausgewählt wurde, Drücken Sie FSK Rate für die Frequenz
wie die Ausgangsfrequenz zwischen “carrier amplitude” und “modulating amplitude”
geshiftet wird.

Benutzen Sie die numerischen Tasten oder Richtungstasten und den Drehknopf
für die Eingabe des gewünschten Frequenzwertes.

Der Frequenzbereich geht von 2mHz bis 1MHz und der Standardwert ist 100Hz.
Hinweis:
Wenn die externe Modulationsquelle ausgewählt wurde, wird dieses Menü
ausgegraut und deaktiviert.
Einstellen der Hop-Frequenz

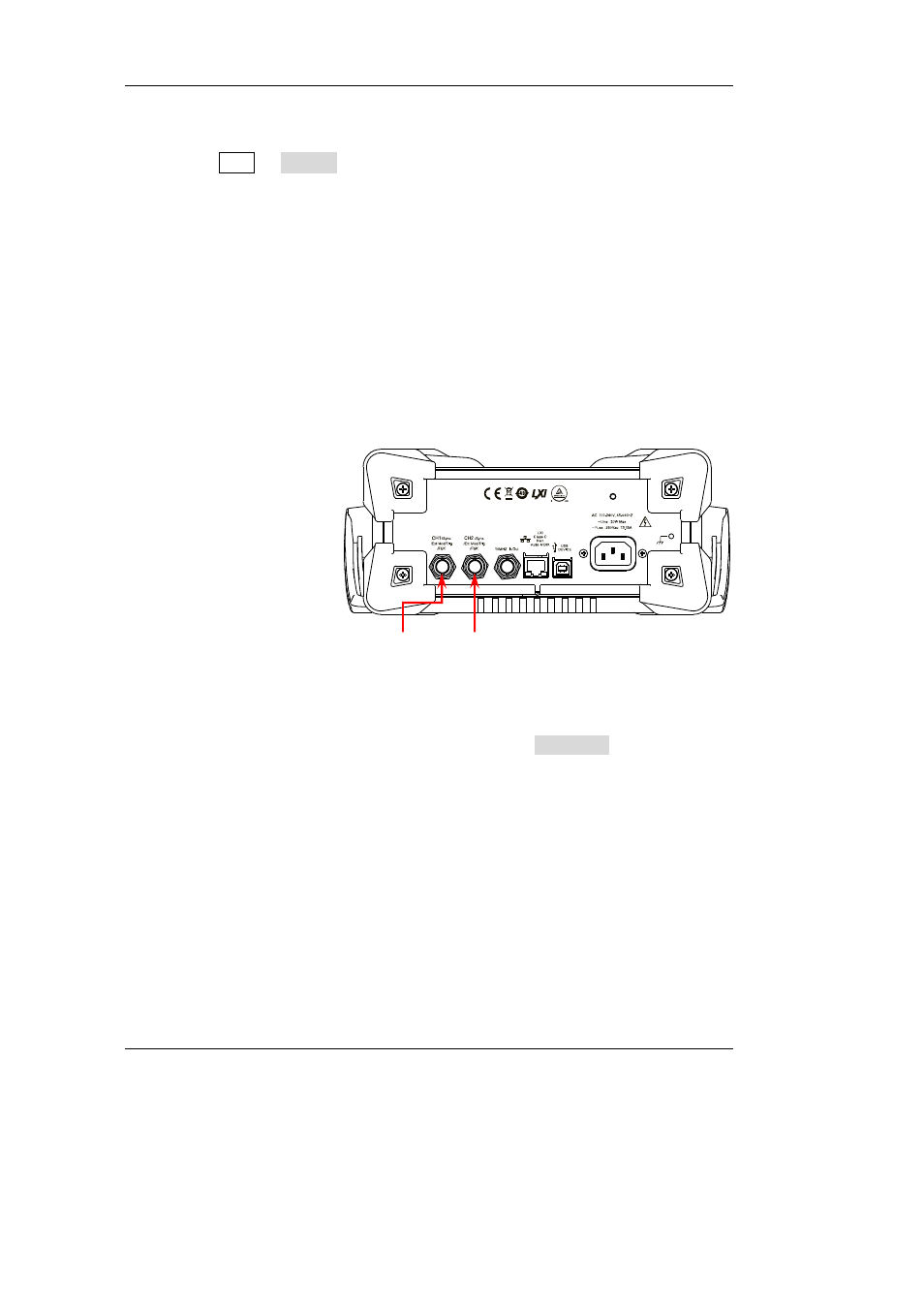

[CH1/Sync/Ext Mod/Trig/FSK] [CH2/Sync/Ext Mod/Trig/FSK]
