RIGOL Kapitel 1 Schnellstart
1-6 DG1000Z Benutzerhandbuch
Schnittstelle.
3. Seite hoch/ runter
Öffnen der nächsten Seite des aktuellen Funktionsmenüs oder zurückkehren zur
ersten Seite.
4.
Zurückkehren zu vorherigem Menü
Beenden des aktuellen Menüs und zurückkehren zum vorherigen Menü.
5. CH1 Ausgangsanschluss
BNC Anschluss mit 50Ω nominaler Ausgangsimpedanz. Wenn Output1
eingeschalten ist (Hintergrundbeleuchtung an), wird an diesem Anschluss der
aktuell konfigurierte Signalverlauf am CH1 ausgegeben.
6.
CH2 Ausgangsanschluss
BNC Anschluss mit 50Ω nominaler Ausgangsimpedanz. Wenn Output2
eingeschaltet ist (Hintergrundbeleuchtung an), wird an diesem Anschluss der
aktuell konfigurierte Signalverlauf am CH2 ausgegeben.

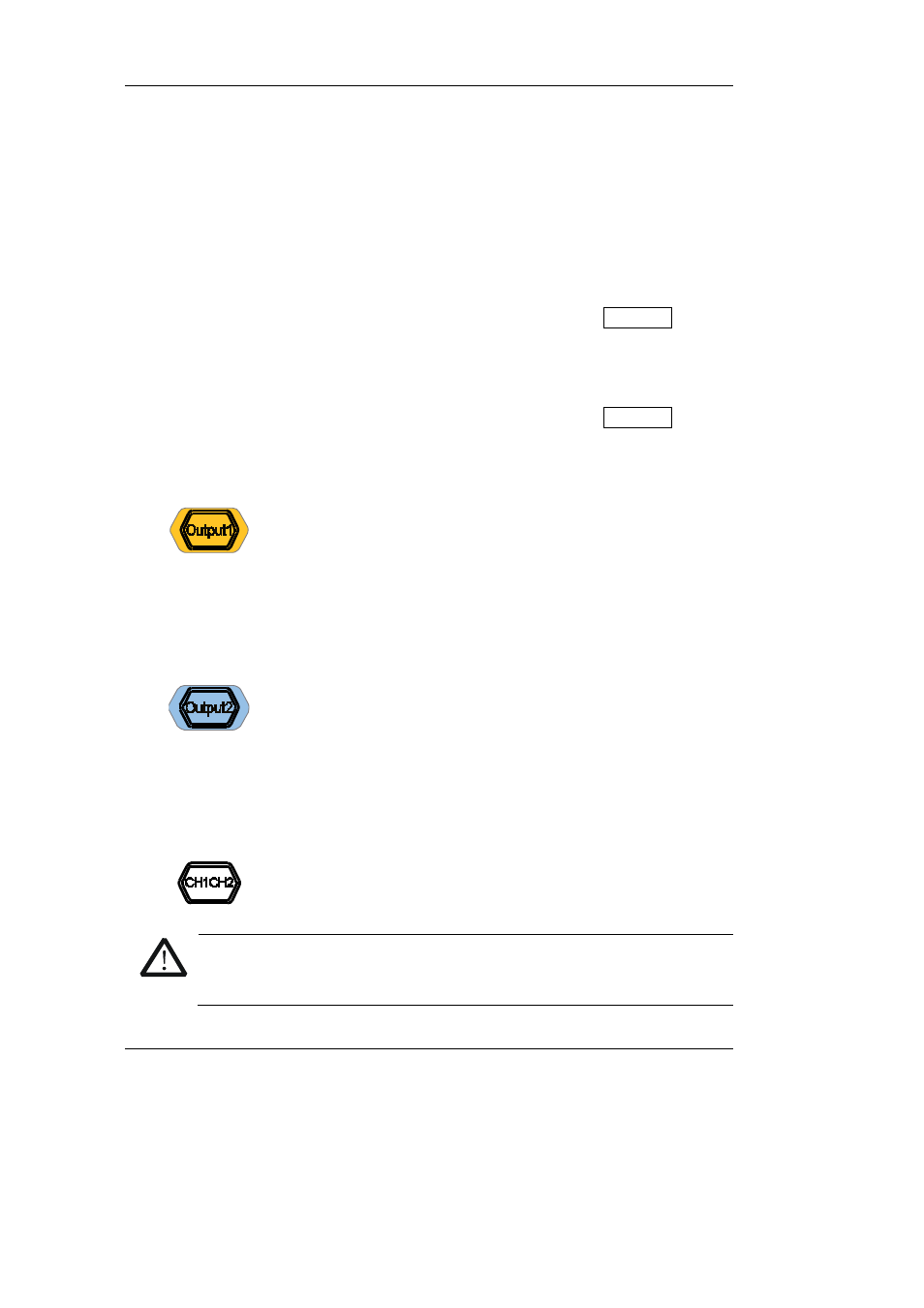

7. Kanalkontrollbereich
Dieser Taster wird benutzt um den Ausgang CH1 zu steuern.
— Drücken Sie diese Taste um den Ausgang CH1 zu aktivieren,
die Hintergrundbeleuchtung wird eingeschalten und am
[CH1] Anschluss wird der aktuell eingestellte Signalverlauf
ausgegeben.
— Drücken Sie diese Taste noch einmal um den Ausgang CH1
zu deaktivieren, die Hintergrundbeleuchtung ist
ausgeschalten.
Dieser Taster wird benutzt um den Ausgang CH2 zu steuern.
— Drücken Sie diese Taste um den Ausgang CH2 zu aktivieren,
die Hintergrundbeleuchtung wird eingeschalten und am
[CH2] Anschluss wird der aktuell eingestellte Signalverlauf
ausgegeben.
— Drücken Sie diese Taste noch einmal um den Ausgang CH2
zu deaktivieren, die Hintergrundbeleuchtung ist
ausgeschalten.
Wird benutzt um zwischen den aktuellen Kanälen, CH1 und CH2
zu wechseln.
ACHTUNG
Überspannungsschutz der Ausgangskanäle CH1 und CH2 wird wirksam, sobald eine
der folgenden Bedingungen erfüllt ist. Wenn der Überspannungsschutz ausgelöst ist,
wird ein Fenster mit der Meldung auf dem Bildschirm angezeigt, und die Ausgänge
