Sweep Typ
Das DG1000Z verfügt über Linear, Log und Step Sweep-Typen, Standard ist eine
Linear Sweep-Funktion.
Linear Sweep
Bei linearem Sweep-Typ, variiert die Ausgangsfrequenz des Instruments linear um
ein Paar Hertz pro Sekunde. Die Abweichung wird durch die “Start Frequency”, “Stop
Frequency” und “Sweep Time” gesteuert.
Wenn Sweep eingeschalten ist, drücken Sie Type für die Auswahl von “Linear”. Eine
gerade Linie wird über den Signalverlauf auf dem Bildschirm angezeigt, dies zeigt an,
dass die Ausgangsfrequenz linear variiert.

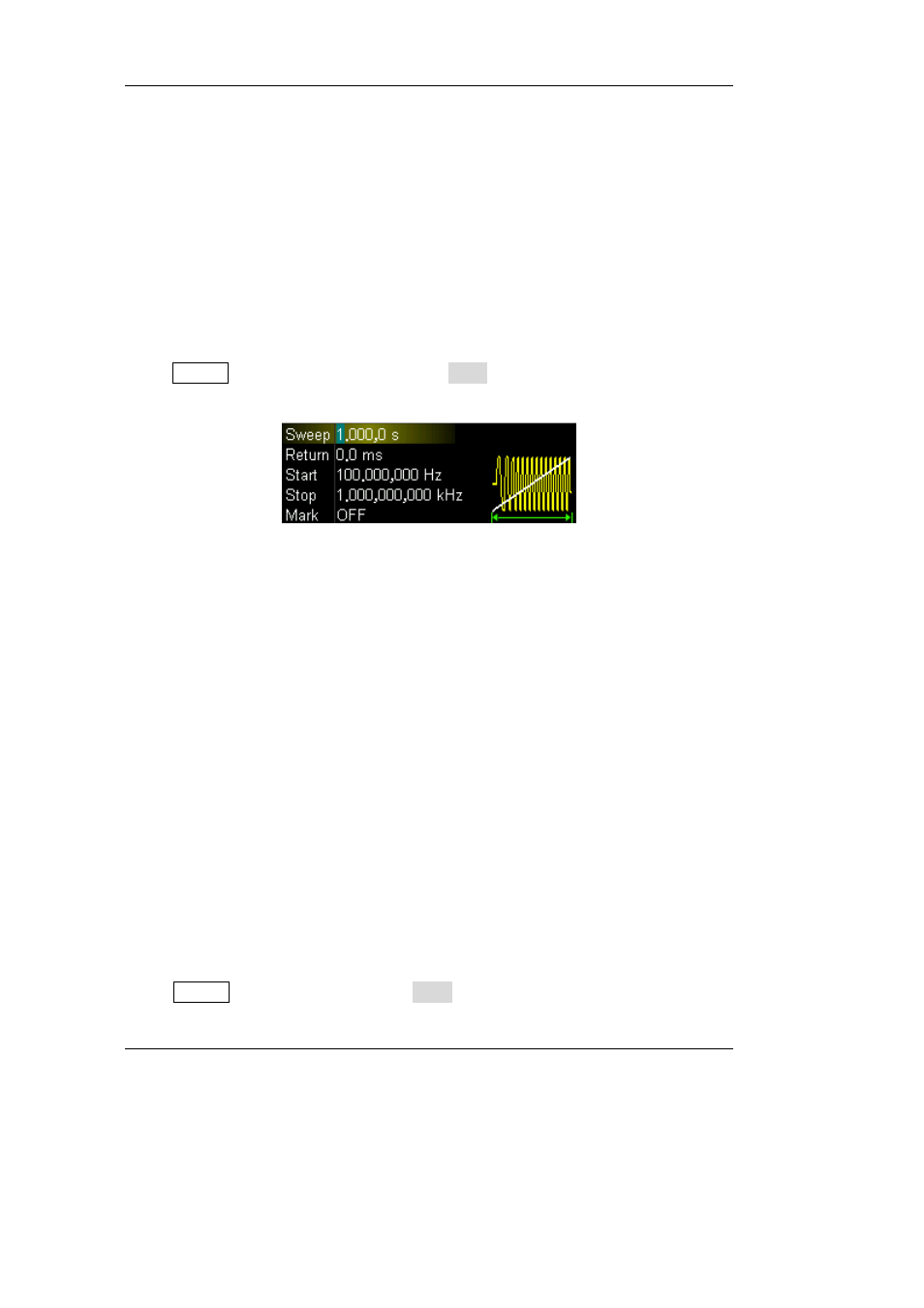

Bild 2-7 Linearer Sweep
Log Sweep
Bei Log Sweep-Typ, variiert die Ausgangsfrequenz des Instruments in
logarithmischer Weise, die Ausgangsfrequenz ändert sich in der Form von “octave
per second” oder “decade per second”. Die Variation wird gesteuert durch die “Start
Frequency”, “Stop Frequency” und “Sweep Time”.
Wenn Log Sweep eingeschalten ist, können Sie die folgenden Parameter einstellen:
Start-Frequenz (
start
F
), Stopp-Frequenz (
stop
F
) und Sweep-Zeit (
sweep
T
).
Der Funktionsprototyp von Log Sweep:
T
current
P
F
=
current
F
ist die momentane Frequenz des aktuellen Ausgangs.
P
und
T
können
durch wie folgt durch die oben genannten Parameter dargestellt werden:
sweep
start
stop
T
F
F
P
/
)
/
lg(
10
=
)
lg(
/
)
lg(
P
F
t
T
start
+
=
Worin t die Zeit vom Start des Sweeps ist und von 0 bis
sweep
T
reicht.
Wenn Sweep aktiviert ist, drücken Sie Type für die Auswahl von “Log”. Eine
