RIGOL Kapitel 2 Benutzung Ihres Funktionsgenerators
2-114 DG1000Z Benutzerhandbuch

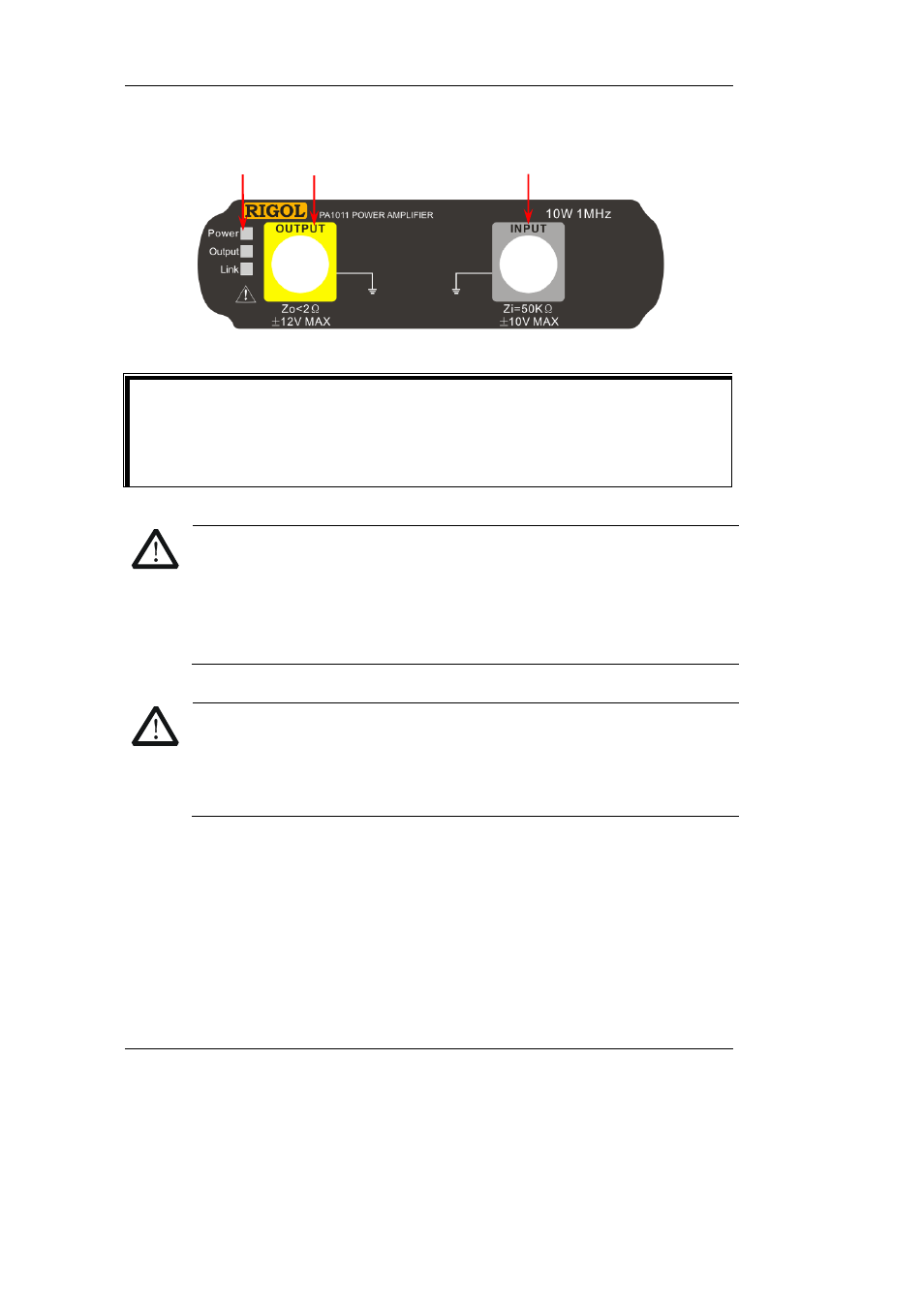

Frontpanel:
Statusanzeige
Power: Rotes Licht an, Anzeige erfolgreiche Netzverbindung.
Output: Grünes Licht an, Anzeige das der PA Ausgang eingeschalten ist.
Link: Gelbes Licht an, Anzeige einer erfolgreichen USB Verbindung.
ACHTUNG
Die Eingangsimpedanz des Instruments Zi ist 50kΩ, und der
Eingangsspannungsbereich ist von -10V bis +10V oder von -1.25V bis
+1.25V besonders wenn die Spannungsverstärkung auf X1 oder X10
gestellt ist.
Eingangsspannungen die diesen Bereich übersteigen können das Gerät
beschädigen oder andere Schäden hervorrufen.
ACHTUNG
Die Ausgangsimpedanz des Instruments Zo ist weniger als 2Ω, und der
Ausgangsspannungsbereich ist von -12V bis +12V. Auch wenn eigentlich
der Verstärker Ausgangsspannungen über ±12.5V liefern kann, die totale
harmonische Signalverzerrung kann ansteigen.
Statusanzeige Signalausgabe Signaleingang
