Benutzeroberfläche
Die DG1000Z Benutzeroberfläche beinhaltet drei Typen von Anzeigemodi:
Dualkanalparameter (Ausgangszustand), Dualkanalanzeige und
Einzelkanalanzeige. In diesem Benutzterhandbuch wird der
Dualkanalparameter als Beispiel für die Einführung der Benutzeroberfläche
genommen.
Dualkanalparameter Modus
6. 5. 4. 3.
1. 2.

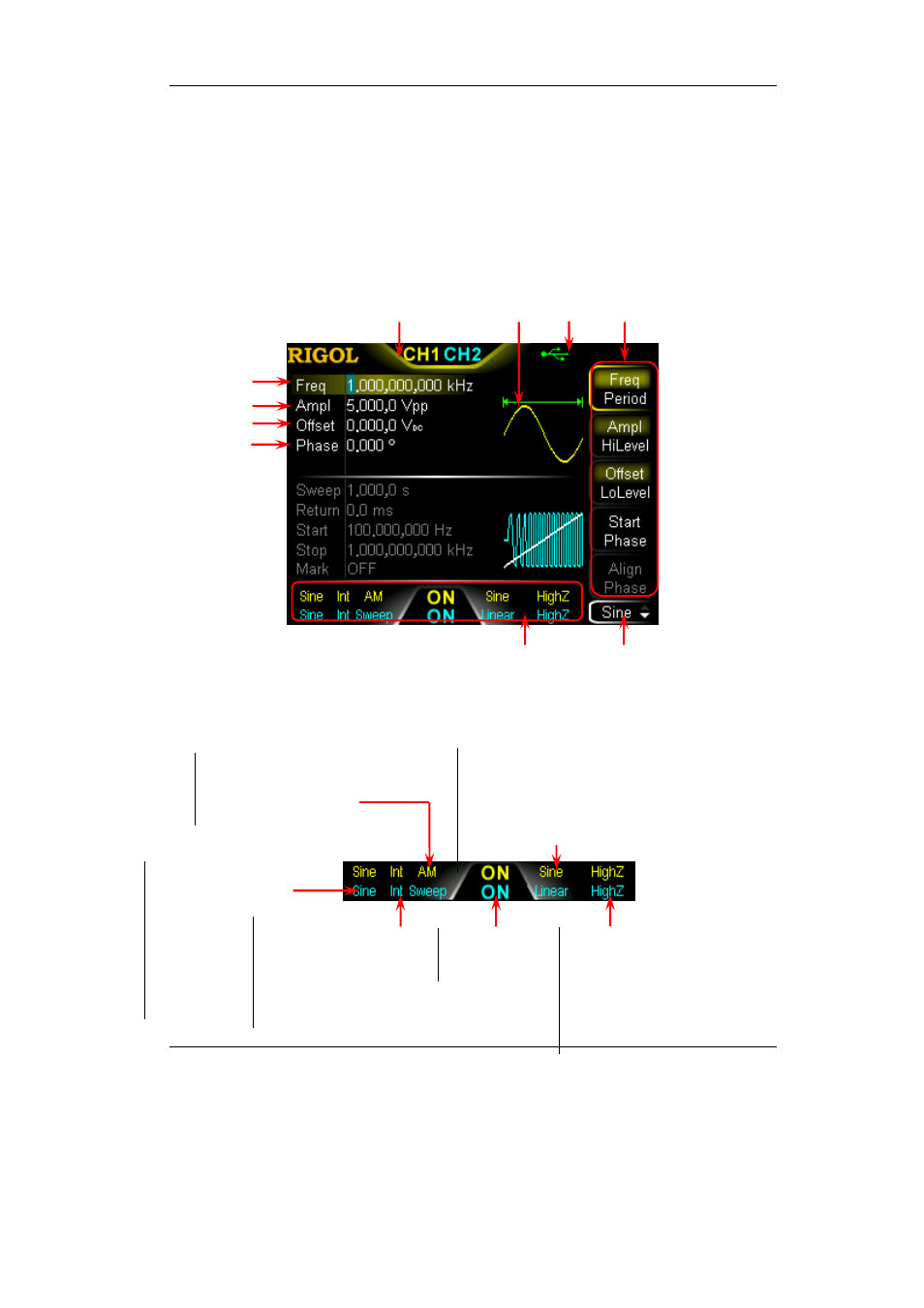

Bild 1-4 Benutzeroberfläche (Dualkanalparameter Modus)
1.
Kanalausgangskonfiguration Statusleiste
Anzeigen der aktuellen Ausgangskonfigurationen der zwei Kanäle.
7.
8.
9.
9
10.
Typ der Ausgangsimpedanz:
Hohe Impedanz: Anzeige
HighZ
Belastung:
Anzeigen der
Impedanz (Ausgangszustand
ist 50Ω und Bandbreite ist von
1Ω bis 10KΩ)
Kanalausgangs-
zustand:
ON/OFF
Ausgewählter
Signalverlauf:
Sine
Square
Ramp
Pulse
Noise
Arb
Harm
Typ der
Modulationsquelle:
Int/Ext
Typ der Sweep/Burst Trig
Quelle:
Int/Ext/Mu
Signalverlauf
summierend:
Sum
Arbeitsmodus:
AM/FM/PM/ASK/FSK/PSK/
PWM/Sweep/Burst
Modulierender Signalverlauf der
Analogmodulation:
Sine/Square/Tria/UpRamp/DnRamp/Noise/Arb
Polarität der Digitalmodulation: Pos/Neg
Typ des Sweeps: Linear/Log/Step
Typ des Bursts: Ncycle/Infinite/Gated
