Einstellen der Modulationsquelle
Das DG1000Z akzeptiert modulierte Signalverläufe von internen oder externen
Modulationsquellen. Drücken Sie Mod  Source um “Int” oder “Ext” als
Modulationsquelle auszuwählen.
1.
Interne Quelle
Wenn die interne Modulationsquelle ausgewählt wurde, drücken Sie Shape um
Sine, Square, Triangle, UpRamp, DnRamp, Noise oder Arb als
Modulationssignalverlauf auszuwählen. Der Standard ist Sinus.

Square: 50％ Tastgrad

Triangle: 50％ Symmetrie

UpRamp: 100％ Symmetrie

DnRamp: 0％ Symmetrie

Arb: Auswahl des arbiträren Signalverlaufes für den aktuellen Kanal
Hinweis: Rauschen kann als modulierender Signalverlauf benutzt werden aber
nicht als Trägersignalverlauf.
2. Externe Quelle
Wenn die externe Modulationsquelle ausgewählt wurde, werden Shape und AM
Freq ausgegraut und deaktiviert. Der Generator akzeptiert externe
Modulationssignale vom [CH1/Sync/Ext Mod/Trig/FSK] Anschluss auf der
Rückseite. Zu diesem Zeitpunkt wird die Amplitude des modulierten
Signalverlaufs von dem ±5 V Signalpegel des Anschlusses gesteuert. Zum
Beispiel wenn die Frequenzabweichung auf 180° gestellt ist, korrespondiert der
+5V Signalpegel auf eine Phasenverschiebung von 180°. Je niedriger der externe
Signalpegel ist, umso weniger Phasenverschiebung wird generiert.

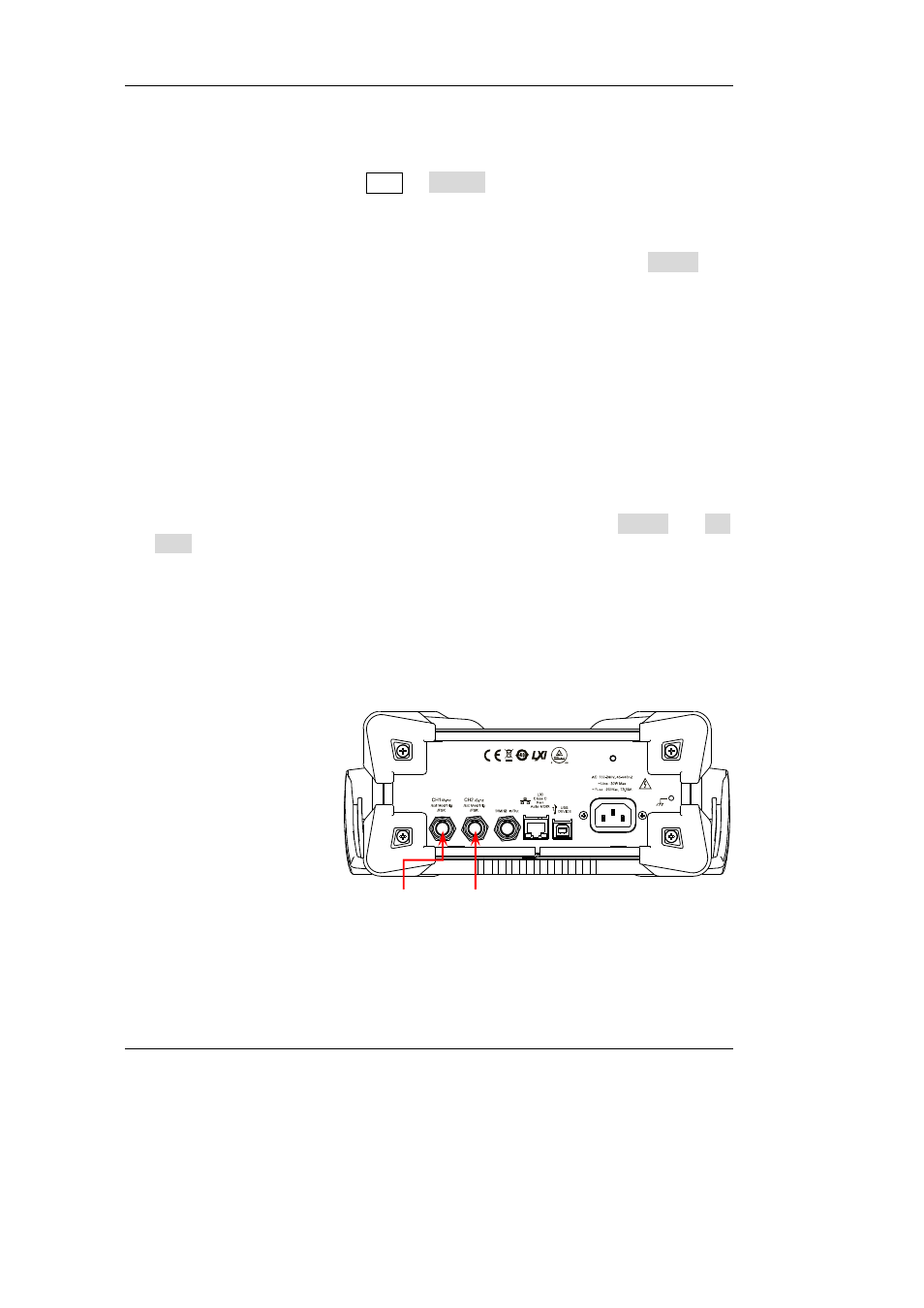

[CH1/Sync/Ext Mod/Trig/FSK] [CH2/Sync/Ext Mod/Trig/FSK]
