Kapitel 2 Benutzung Ihres Funktionsgenerators RIGOL
DG1000Z Benutzerhandbuch 2-9
Anpassen der Phasenlage
Mit der DG1000Z Doppelkanalgenerator Serie kann die Phasenlage der zwei Kanäle
angepasst werden. Drücken dieser Soft-Taste wird die zwei Kanäle konfigurieren und
der Generator wird spezifische Frequenz und Startphase ausgeben.
Für Signale welche die Gleiche oder ein Vielfaches der Frequenz haben, wird mit
dieser Operation die Phasenlage angepasst. Angenommen es wird z.B. eine
Sinuskurve (1kHz, 5Vpp, 0°) an CH1 ausgegeben, während eine Andere (1kHz, 5Vpp,
180°) an CH2 ausgegeben wird. Benutzen Sie ein Oszilloskop um die zwei Signale
abzutasten und anzuzeigen, so sieht man, dass nicht immer eine
Phasenverschiebung von 180° gegeben ist. Drücken Sie an dieser Stelle Align
Phase und der angezeigte Signalverlauf wird ohne weiteres Einstellen der
Startphase des Generators eine Phasenverschiebung von 180° haben.

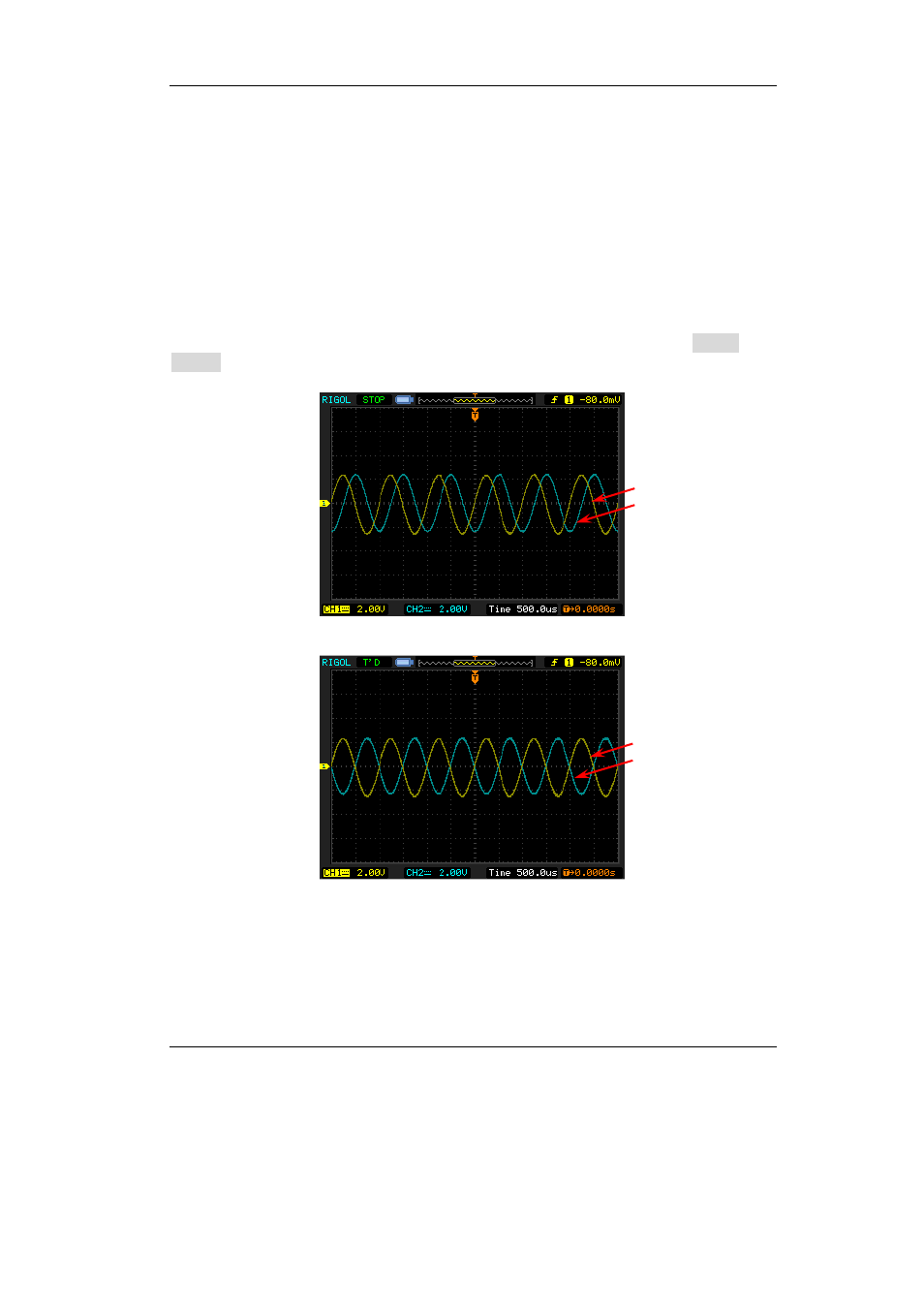

Bild 2-1 Vor der Anpassung der Phasenlage
Bild 2-2 Nach der Anpassung der Phasenlage
CH1
CH2
CH1
CH2
