RIGOL Kapitel 2 Benutzung Ihres Funktionsgenerators
2-66 DG1000Z Benutzerhandbuch
die Auswahl von “Leading” oder “Trailing”. Der Standard ist “Leading”.
3.
Manueller Trigger
Ein Sweep wird am korrespondierenden Kanal generiert, wenn Sie Trigger
drücken, bei ausgewähltem manuellem Trigger.
Hinweis: Die Menü Taste Trigger ist aktiv, wenn der “Manual Trigger”
ausgewählt ist und der Ausgang des korrespondierenden Kanals aktiviert ist.

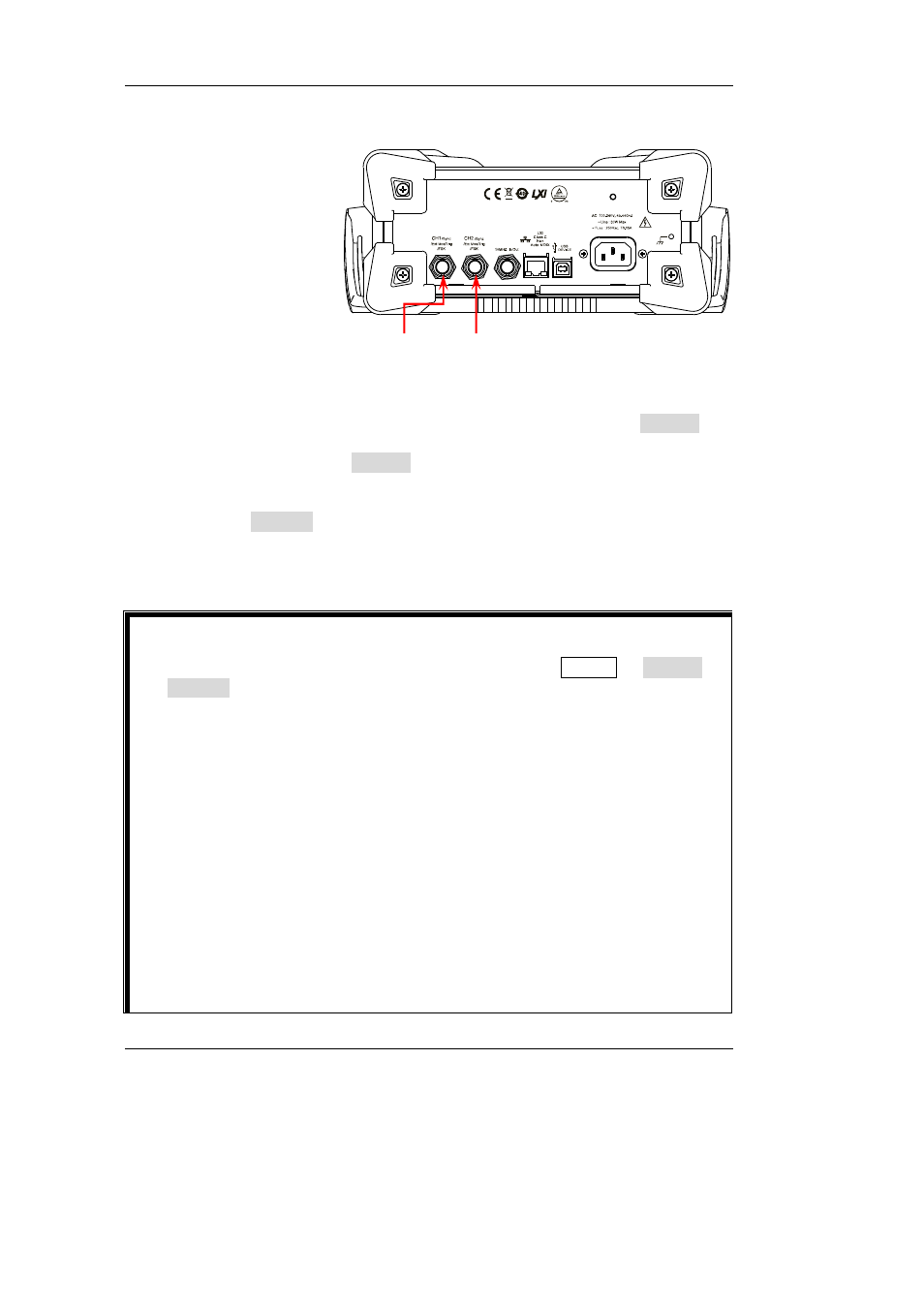

Drücken Sie TrigOut für die Auswahl von “Leading” oder “Trailing” und der
[CH1/Sync/Ext Mod/Trig/FSK] Anschluss auf der Rückseite wird das
Triggersignal ausgeben mit der spezifizierten Flanke.
Eckpunkte:
1. Wenn “Int” oder “Manual” ausgewählt ist, drücken Sie Sweep  Trigger
TrigOut für die Auswahl von “Off”, “Leading” oder “Trailing”.
1) Wenn “Off” ausgewählt ist, wird der [CH1/Sync/Ext Mod/Trig/FSK]
Anschluss auf der Rückseite das Sync-Signal ausgeben. Welches beim
Start vom Low Level zum High Level jedes Sweeps und zum Center
Frequenzpunkt oder an den spezifizierten Mark Frequenzpunkt
zurückkehrt.
2) Wenn “Leading” ausgewählt ist, wird der [CH1/Sync/Ext
Mod/Trig/FSK] Anschluss auf der Rückseite ein Triggersignal
ausgeben, welches das Gleiche wie das Sync-Signal ist. Das Triggersignal
ändert sich beim Start vom Low Level zum High Level (Zumindest wenn
Sie den Trigger bei ansteigender Flanke aktivieren) eines jeden Sweeps
und kehrt zum Low Level am Center Frequenzpunkt oder zum
spezifizierten Mark-Frequenzpunkt zurück.
3) Wenn “Trailing” ausgewählt ist, wird der [CH1/Sync/Ext
Mod/Trig/FSK] Anschluss auf der Rückseite ein Triggersignal
[CH1/Sync/Ext Mod/Trig/FSK] [CH2/Sync/Ext Mod/Trig/FSK]
