Einstellen auf die Beinlänge
28
Achtung! Der Tretlagerausleger
darf nur soweit aus dem Hauptrahmen he-
rausgezogen gefahren werden, dass die
Mindesteinschubtiefe von 10 cm nicht un-
terschritten wird. Keinesfalls darf das Ende
des Tretlagerauslegers im Klemmschlitz
beim Blick von unten auf den Hauptrahmen
sichtbar sein, sonst kann der Rahmen
Schaden nehmen.

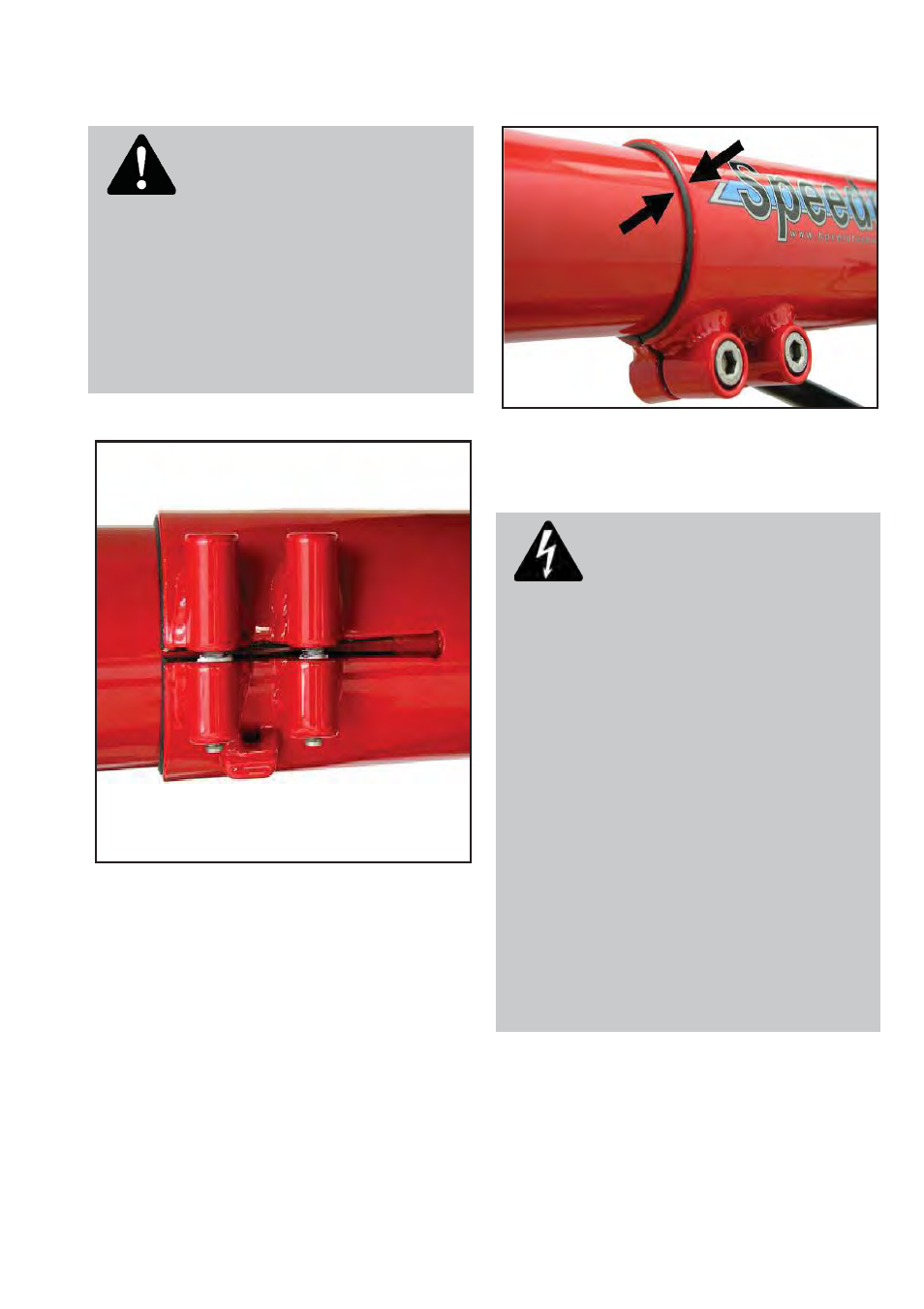

Beim Blick von unten in den Klemmschlitz darf das Ende
des Tretlagerauslegers nicht sichtbar sein.
Anschließend die Schrauben abwechselnd in
mehreren Schritten mit einem Drehmoment-
schlüssel bis zu einem Anzugsmoment 14–16
Nm festziehen. Bei der ersten Probefahrt vor-
sichtig die ausreichende Klemmung überprü-
fen. Andernfalls besteht die Gefahr, dass eine
einzelne Schraube überlastet wird und der
Rahmen Schaden nimmt.
Zwischen dem Hauptrahmen und dem Tretlagerausle-
ger muss die Distanzbuchse sichtbar sein.
Gefahr! In der Öffnung des
Hauptrahmens befindet sich eine Distanz-
buchse, die fest eingeklebt ist. Diese Dis-
tanzbuchse gewährleistet eine sichere
Klemmung des Tretlagerauslegers und
schont den Lack. Achten Sie unbedingt
darauf, dass sich diese Distanzbuchse von
vorne sichtbar direkt am vorderen Ende
des Hauptrahmens befindet. Der untere
Schlitz muss mit dem Schlitz im Hauptrah-
men übereinstimmen. Fehlt diese Distanz-
buchse, oder wird sie durch Verkanten
beim Einschieben des Tretlagerauslegers
nach hinten in den Rahmen eingeschoben,
kann die Klemmung nicht mehr sicher er-
folgen oder der Rahmen im Bereich der
Klemmung zerstört werden, auch wenn sie
zunächst fest erscheint. Bei unzureichender
Klemmung könnte sich der Tretlagerausle-
ger verdrehen – Sturzgefahr!
