Fahrwerk
69
Bedien
ungshinw
eise
Gefahr! Das Gewinde des Ge-
lenkkopfes muss mindestens 8 mm in die
Spurstange geschraubt sein, sonst kann der
Gelenkkopf ausreißen und das Dreirad un-
lenkbar werden. Dementsprechend darf
bei 24 mm Gelenkkopfgewinde höchstens
11 mm freies Gewinde zwischen Gelenk-
kopf und Kontermutter sichtbar sein.
Gefahr! Die Kontermutter muss
immer fest gegen die Spurstange ge-
schraubt sein, sonst kann sich der Gelenk-
kopf lösen oder im Gewinde Spiel
entwickeln. Beachten Sie die Hinweise zu
den richtigen Anzugsdrehmomenten Sie ab
Seite 97!

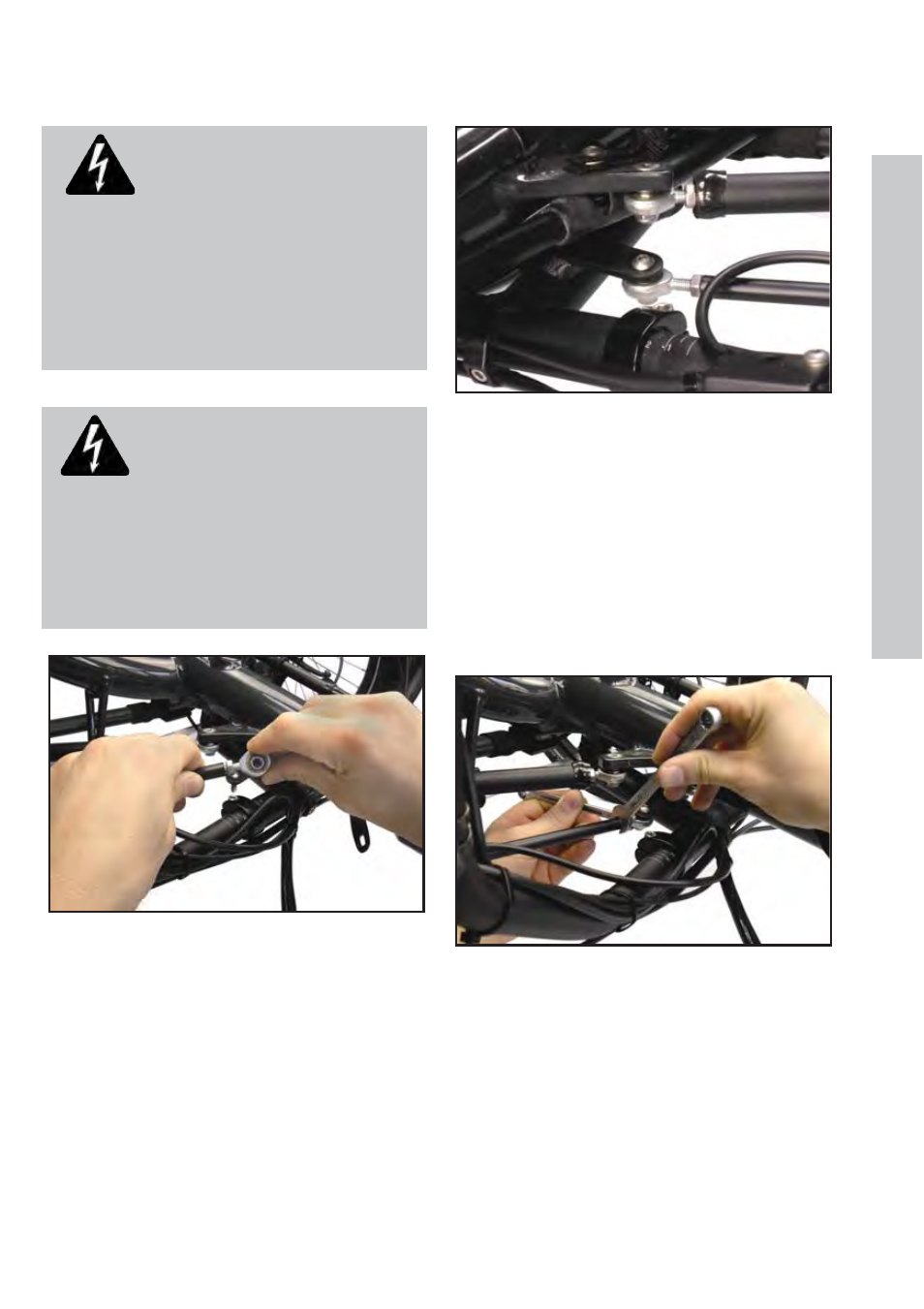

Richten Sie beide Kugelköpfe parallel aus. Hal-
ten Sie den Gelenkkopf mit Gabelschlüssel
oder Zange und ziehen Sie die Kontermutter
mit 4–5 Nm gegen die Spurstange fest.
Befestigen Sie den Gelenkkopf am Lenkervor-
bau. Schieben Sie dazu zuerst die Unterleg-
scheibe und danach den Gelenkkopf von
unten auf die Schraube, die in der Bohrung
des Halteblechs am Lenkervorbau steckt. Be-
festigen Sie den Gelenkkopf mit der selbstsi-
chernden Mutter. Messen Sie die Spur wie
oben beschrieben. Wiederholen Sie die Ein-
stellarbeit, bis der korrekte Spureinstellwert
erreicht ist.
Außen am Radträger wird der Gelenkkopf un-
ter das Halteblech geschraubt. Zwischen Rad-
träger und Gelenkkopf befindet sich zusätzlich
zur Unterlegscheibe eine Distanzbuchse. Zwi-
schen Gelenkkopf und Mutter befindet sich
ebenfalls eine Distanzbuchse.
