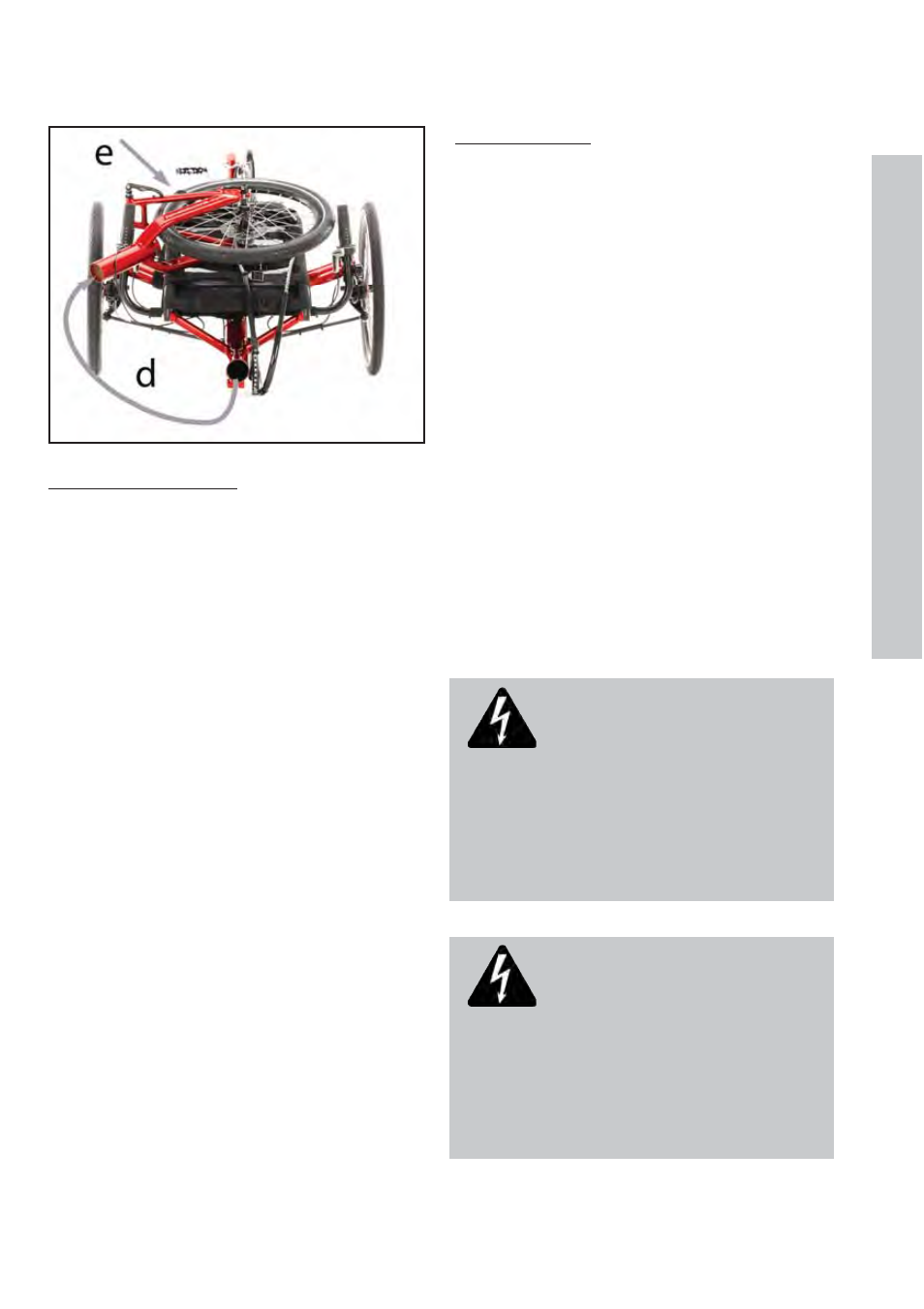

Falten
45
Bedien
ungshinw
eise
Vorderräder abnehmen
Zum weiteren Verkleinern des Packmaßes
können Sie die Vorderräder einfach abnehmen
(siehe Seite 62). Zusätzlich ist es möglich, die
Schutzbleche abzunehmen (siehe Seite 91).
Zusammenbauen
1. Klettbandgurt lösen und hinteres Rahmen-
teil in das Rohr des vorderen Rahmenteils
einfädeln. Dabei auf korrekte Ketten- und
Bowdenzugverlegung achten. Das Hinterteil
einschieben und grob zum vorderen Rah-
menteil ausrichten.
2. Klettgurt der Rückenlehne lösen, Rücken-
lehne vorsichtig hochklappen. Das hintere
Rahmenteil durch Einschieben / Ausziehen
und Drehen so ausrichten, dass die Lang-
lochbleche der Rückenlehne leicht auf ihre
Führung (Buchsen auf der Schnellspannach-
se) gleiten können.
3. Positionierung des Hinterrades prüfen
4. (senkrecht zum Untergrund) und korrigie-
ren.
5. Die beiden Klemmschrauben SW 6 wech-
selweise festziehen. Drehmoment: 14 –16
Nm.
6. Rückenlehne in die gewünschte Neigung
bringen und Schnellspanner schließen.
Gefahr! Nicht vorschriftsmäßig
angezogene Klemmschrauben haben einen
instabilen Rahmen zur Folge. Dies kann
zum Sturz und zu Verletzungen führen. Be-
achten sie die Hinweise zum vorgeschrie-
benen Anzugsdrehmoment oben und auf
Seite 98.
Gefahr! Der Schnellspanner der
Sitzlehne muss während der Fahrt immer
fest geschlossen sein. Ein nicht geschlosse-
ner Schnellspanner kann zur Beschädigung
des Rahmens führen. Bitte beachten Sie die
Hinweise zur Bedienung von Schnellspan-
nern auf Seite 8.
.
