36
Falten
Abnehmen des Sitzes bei Scorpion-
Modellen
Bei allen faltbaren Modellen der Scorpion Fa-
milie müssen Sie vor dem Falten den Sitz ab-
nehmen. Gehen Sie dazu wie folgt vor:
Öffnen Sie alle 3 Schnellspanner der Sitzbefes-
tigung. Drehen Sie die Gegenmutter des
obersten Spanners 4 Umdrehungen auf. Dre-
hen Sie die Hebel der mittleren und unteren
Sitzbefestigung ca. 4 Umdrehungen auf.
Ist ein Flaschenhalter montiert, ist der Platz
stark eingeschränkt. Lösen Sie in diesem Fall
die flache Gegenmutter auf der Kettenseite
per Hand oder mit einem 5 mm Innensechs-
kantschlüssel ca. 4 Umdrehungen.
Ziehen Sie den Sitz zunächst aus der unteren
und mittleren Aufnahme, dann aus der obe-
ren.
Achtung! Achten Sie beim
Verstauen des Sitzes darauf, die Sitzbleche
nicht zu belasten. Sie können dadurch ver-
biegen oder abbrechen. Polstern Sie die
Kanten beim Verstauen ab, damit andere
Gegenstände nicht durch die Sitzbleche be-
schädigt werden.
Falten bei Scorpion, Scorpion fx und
Scorpion fs
Falten des Rahmens
Das Faltgelenk verfügt über eine Einrastfunk-
tion. So wird sichergestellt, dass der Rahmen
auch bei nicht geschlossenem Spannhebel
nicht auseinanderklappen kann.
Zum Falten des Rahmens stellen Sie sich vor
das Querrohr des Hauptrahmens, Blickrich-
tung Hinterrad. Greifen Sie den über dem
Rahmen liegenden Schnellspannhebel (1) und
ziehen ihn nach oben. Drehen Sie den Hebel
anschließend komplett um seine Achse, so
dass er auf dem vorderen Rahmenteil aufliegt.
Ziehen Sie das Faltgelenk mit der rechten
Hand etwas nach oben. Drücken Sie nun mit
dem Daumen die Sicherungslasche (2) nach
unten und senken Sie den Rahmen ab. Das
Faltgelenk öffnet sich.

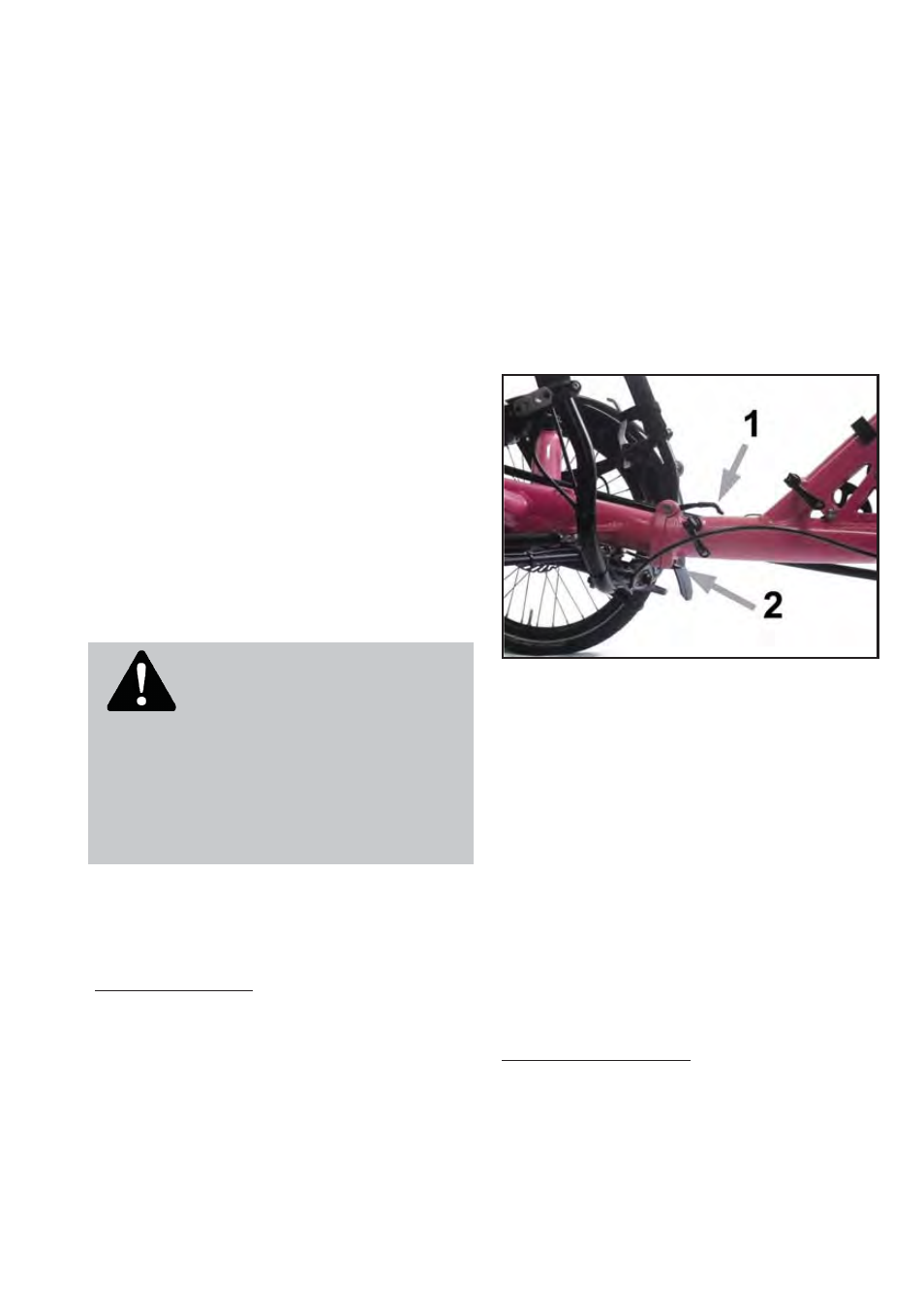

Faltsicherungshebel (1) und Sicherungslasche (2)
Lassen Sie den Rahmen so weit ab, bis die
Schutzplatte am Vorbau den Boden berührt.
Greifen Sie das Rahmenhinterteil und
schwenken Sie es nach vorn. Führen Sie dabei
das am Sitzrohr des Hinterteils befestigte
Band in die Rastschelle links am Querrohr ein.
Drücken Sie die Rahmenteile zusammen, bis
der Gummipuffer auf dem Rahmenvorderteil
aufliegt.
Die Kettenschutzrohre sind im Bereich des
Faltgelenks durch flexible Kunststoffschläuche
verbunden. Achten Sie darauf, dass Züge, Ka-
bel etc. lang genug für den Faltvorgang sind.
Vorderräder abnehmen
Zum weiteren Verkleinern des Packmaßes
können Sie die Vorderräder einfach abnehmen
(siehe Seite 62). Zusätzlich ist es möglich, die
Schutzbleche abzunehmen (siehe Seite 91).).
