Falten
37
Bedien
ungshinw
eise
Rahmen auseinanderfalten
Das Auseinanderfalten geschieht in umgekehr-
ter Reihenfolge wie oben beschrieben. Achten
Sie darauf, dass nach dem Auseinanderfalten
der Schnellspannhebel auf dem vorderen
Rahmenteil aufliegt. Die Einrastfunktion arbei-
tet sonst nicht korrekt.
Heben Sie das Faltgelenk so weit an, bis die
Sicherungslasche hörbar einrastet. Schwenken
Sie dann den Schnellspannhebel, bis er auf
dem Rahmenhinterteil aufliegt.
Gefahr! Vor Fahrtantritt muss das
Faltgelenk vollständig geschlossen sein. Die
Sicherungslasche muss eingerastet sein und
der Schnellspanner muss auf dem Rahmen-
hinterteil aufliegen. Es dürfen keine Züge
oder Kabel eingeklemmt sein. Der Lenker
muss leicht und vollständig drehbar sein.
Alle Sitzschnellspanner müssen fest ge-
schlossen sein. Bitte beachten Sie die Hin-
weise zur Bedienung von Schnellspannern
auf Seite 8.
Falten bei Scorpion fs 26 /Enduro
/S-Pedelec, Scorpion plus 20 und
Scorpion plus 26
Falten des Rahmens
Achtung! Drehen Sie nach dem
Abbau des Sitzes den oberen Sitzschnell-
spanner wieder ganz zu, um ein Verbiegen
der Schnellspannachse durch den Faltpuffer
zu verhindern.
Das Faltgelenk verfügt über eine Einrastfunk-
tion. So wird sichergestellt, dass der Rahmen
auch bei nicht geschlossenem Spannhebel
nicht auseinanderklappen kann.
Schalten Sie vor dem Falten die Kettenschal-
tung auf das kleinste Kettenblatt und das
kleinste Ritzel, um den Faltvorgang zu erleich-
tern.
Achtung! Wenn die Kettenschal-
tung nicht auf klein - klein steht, kann die
Kette so stark gespannt werden, dass es
zur Beschädigung des Schaltwerks oder
zum Abriss des Schaltauges am Rahmen
kommt.
Zum Falten des Rahmens stellen Sie sich auf
der rechten Seite hinter das Querrohr des
Hauptrahmens, Blickrichtung linkes Vorder-
rad. Greifen Sie den an der linken Seite des
Rahmens anliegenden Schnellspannhebel und
ziehen ihn nach vorn oben.

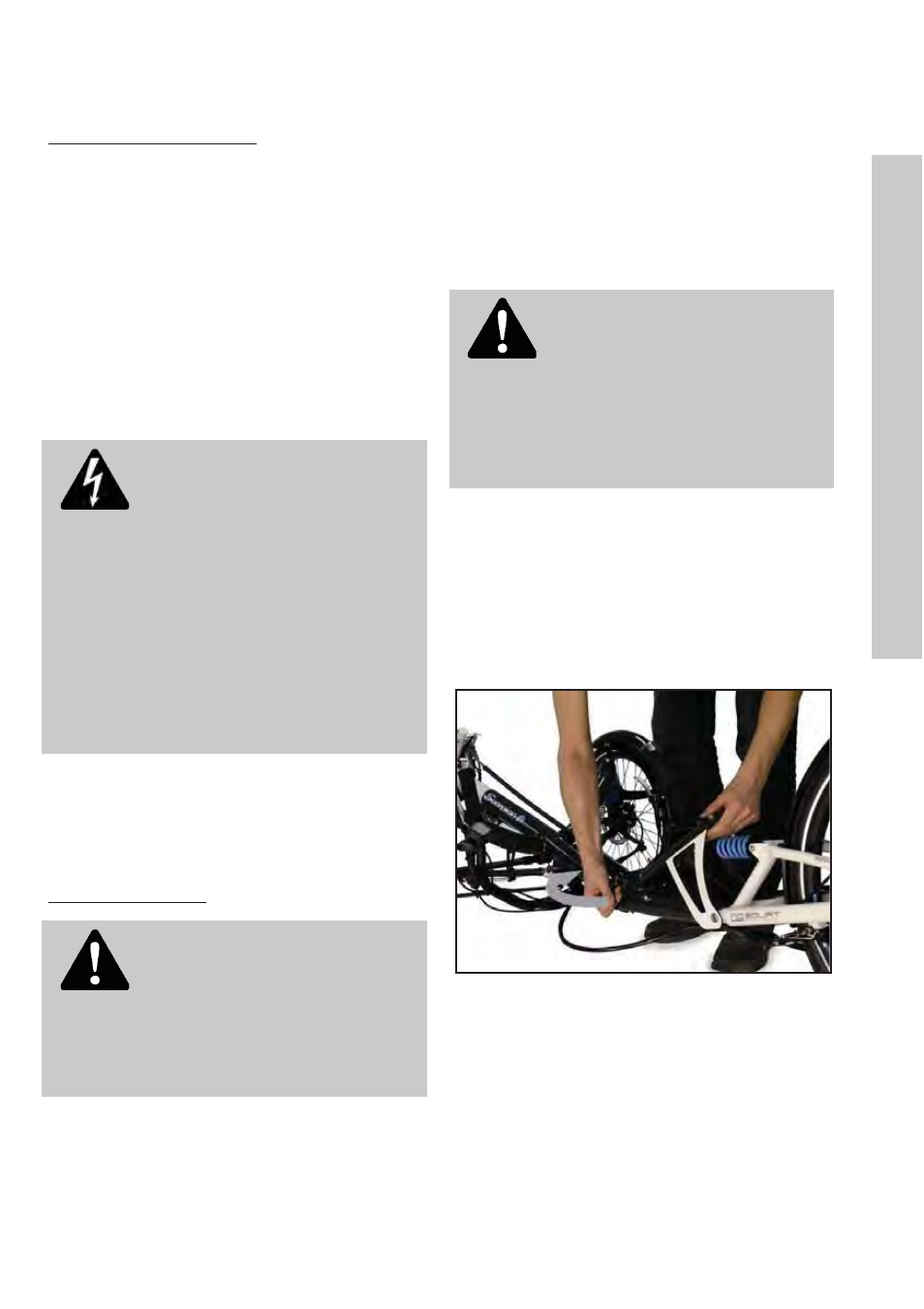

Öffnen des Faltgelenk-Schnellspannhebels
Ist der Hebel aus seiner Ruhestellung gelöst,
drehen Sie ihn komplett um seine Achse und
am unteren Sitzschnellspanner vorbei, so dass
er auf dem vorderen Rahmenteil aufliegt.
Umschließen Sie das Faltgelenk mit der rech-
ten Hand und ziehen Sie es etwas nach oben.
