Fahrwerk
68
Spurstangen befinden sich auf beiden Seiten
Gelenk- köpfe. Am äußeren Ende an der Ver-
bindung.
zum Radträger ist der Gelenkkopf fest bis zum
Anschlag mit der Spurstange verschraubt. Die
Längeneinstellung erfolgt am inneren Ende, wo
die Spurstange mit dem Lenkervorbau ver-
bunden ist.

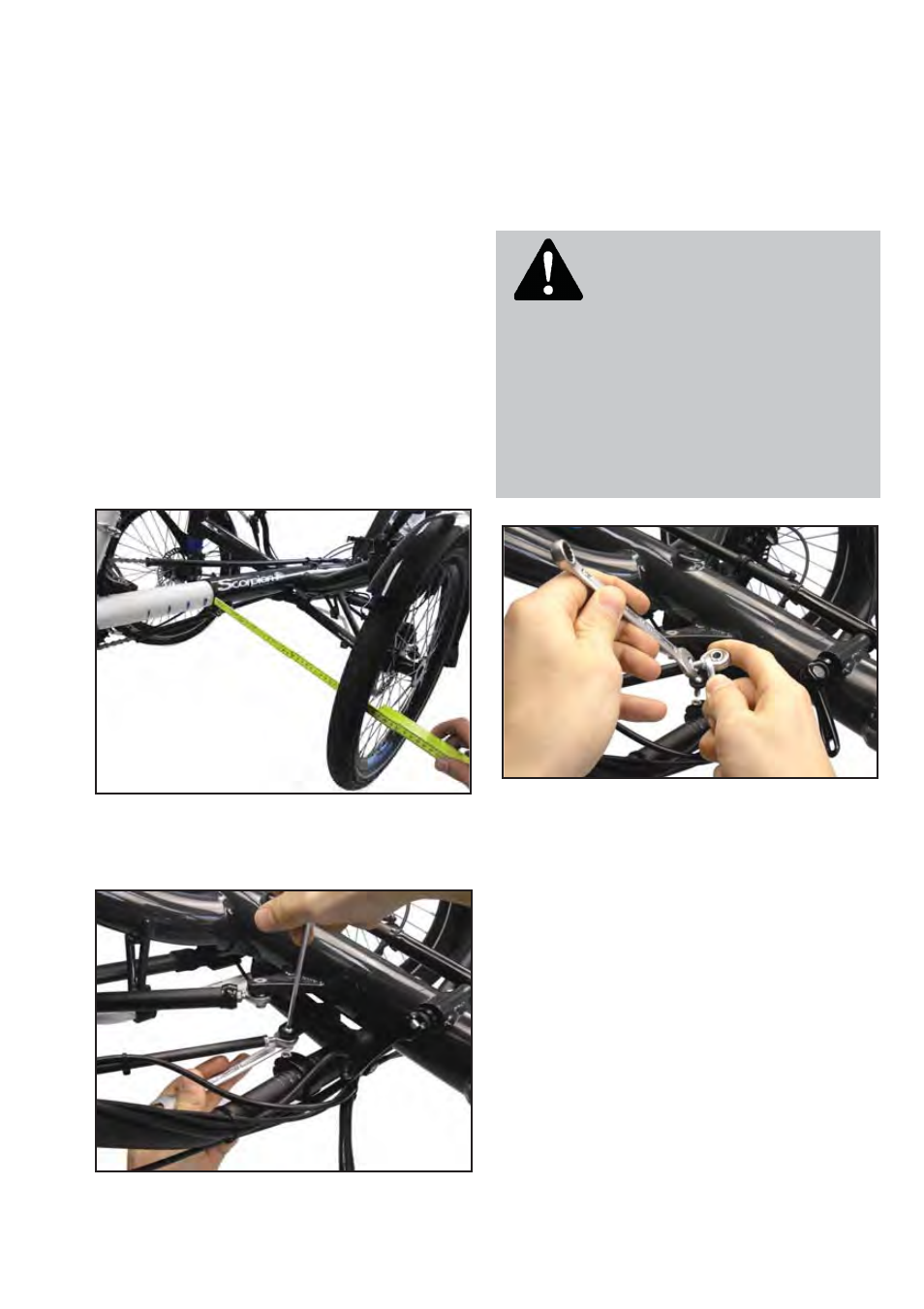

Stellen Sie zunächst den Lenker gerade und si-
chern ihn z.B. mit einem Kabelbinder. Prüfen
Sie durch Messen des Abstandes der Felgen-
Innenkanten vorn und hinten zum Hauptrah-
menrohr (Maß a
v
und ah in der Grafik), ob das
linke, das rechte oder beide Vorderräder
schräg stehen.
Lösen Sie die Verschraubung zwischen inne-
rem Gelenkkopf und Lenkervorbau, achten
Sie auf die Unterlegscheibe.
Halten Sie den Gelenkkopf mit einem Gabel-
schlüssel oder einer Zange am Gehäuse und
lösen Sie die Kontermutter, die gegen die
Spurstange geschraubt ist.
Achtung! Schwenken Sie den Ge-
lenkkopf nicht weiter als der normale
leichtgängige Schwenkbereich, sonst kann
der Gelenkkopf zerstört werden oder
übermäßiges Spiel entwickeln. Halten Sie
den Gelenkkopf immer mit einem Gabel-
schlüssel beim Verkontern oder sichern Sie
die Spurstange mit einer Zange gegen Ver-
drehen.
Drehen Sie den Gelenkkopf in die Spurstange
hinein, um den vorderen Abstand bv zwischen
den Vorderrädern zu vergrößern, drehen Sie
den Gelenkkopf hinaus, um den Abstand zu
verkleinern.
