Fahrwerk
72

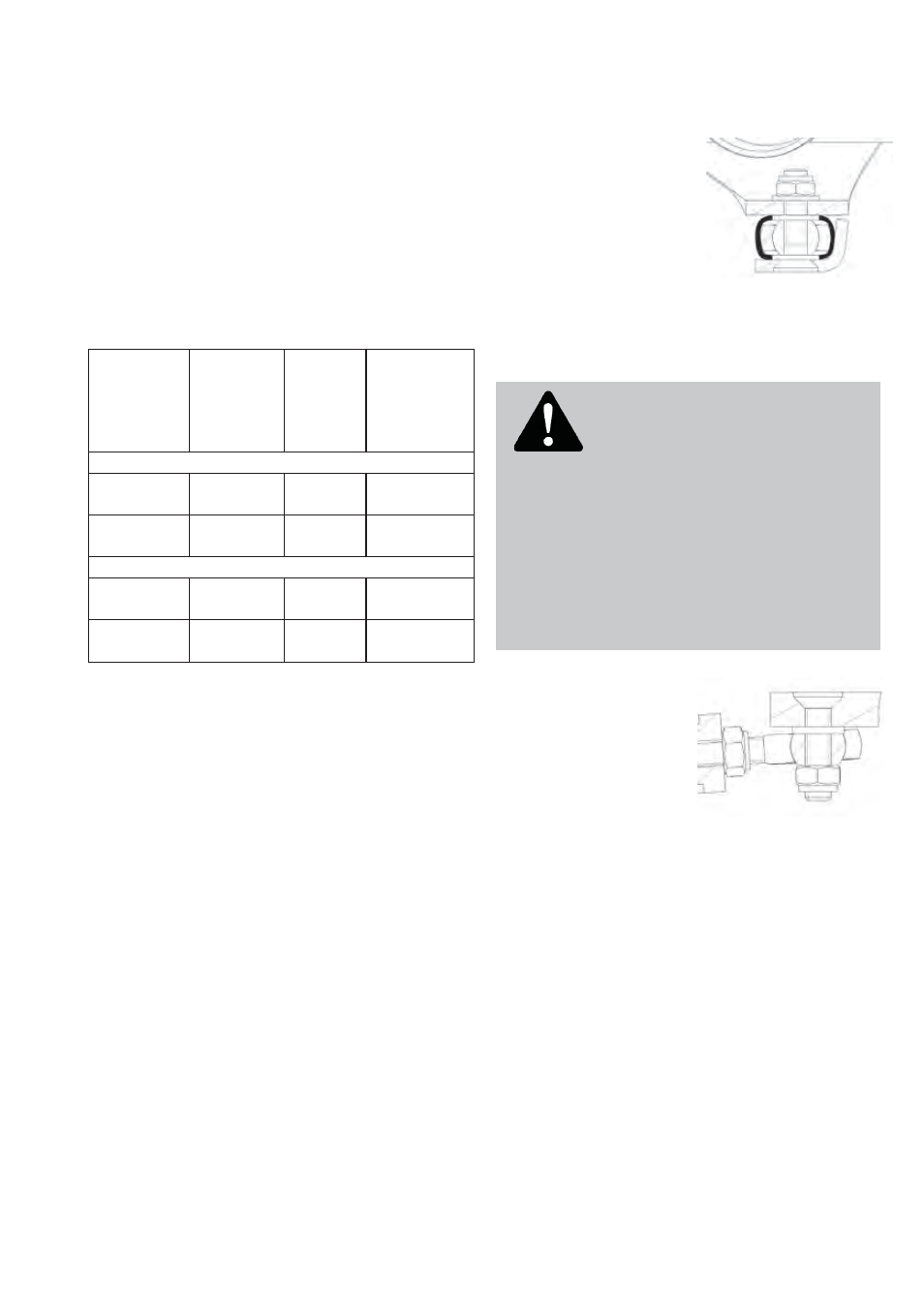

Prüfen Sie die Einstellwerte nach provisori-
scher Montage des Querlenkers und des Lauf-
rades auf ebenem Untergrund. Wiederholen
Sie den Einstellvorgang gegebenenfalls.
Haben Sie die richtigen Einstellwerte erreicht,
schrauben Sie die Sicherungsmuttern der Ge-
lenkköpfe gegen den Querlenker (4–5 Nm).
Herausdre-
hen: +
Hereindre-
hen: -
Umdre-
hungen
Gelenkkopf
vorn
Umdre-
hungen
Gelenk-
kopf hin-
ten
Umdrehun-
gen Gelenk-
kopf
Spurstange
Nachlaufwinkel
Um 1° fla-
cher
+1 +2 +2
Um 1° stei-
ler
-1 -2 -2
Sturzwinkel
S
0
8mm
kleiner
-2,5 -2,5 -4
S
0
8mm
größer
+2,5 +2,5 +4
Ziehen Sie den Abdeckschlauch über das gro-
ße Gelenklager und über das ovale Rohr des
Querlenkers, bis die Löcher des Abdeck-
schlauchs mit der Bohrung des Gelenkkopfs
übereinstimmen. Befestigen Sie die Gelenk-
köpfe am Hauptrahmen.
selbstsichernde Mutter M8
Unterlegscheibe für M8
Rahmen Scorpion fs 26
Unterlegscheibe für M8* /Schlauch
Gelenkkopf
Unterlegscheibe für M8* /Schlauch
Verbindungsblech
Senkschraube M8x35
Teilereihenfolge Befestigung vorn, Anzugsdrehmoment
13–15 Nm
Achen Sie darauf, dass das Ver-
bindungsblech nicht in Kontakt mit dem
Rahmen kommt.. Je nach Auslieferungsda-
tum des Modells sind flachere Gelenkköpfe
montiert. In diesem Fall sind zwischen
Rahmen und Gelenkkopf sowie zwischen
Gelenkkopf und Verbindungsblech 2 Un-
terlegscheiben M6 montiert. (Im Bild oben
mit * gekennzeichnet.)
Senkschraube M6x25
Rahmen Scorpion fs 26
Unterlegscheibe für M6
Gelenkkopf
selbstsichernde Mutter M6
Teilereihenfolge Befestigung hinten, Anzugsdrehmoment
7–9 Nm
Messen Sie nun, wie auf Seite 67 unter
„Fahrwerk” beschrieben, die Spur der Vor-
derräder und stellen Sie diese ein.
