Installation

6 · G&D DL-Vision(M/S)

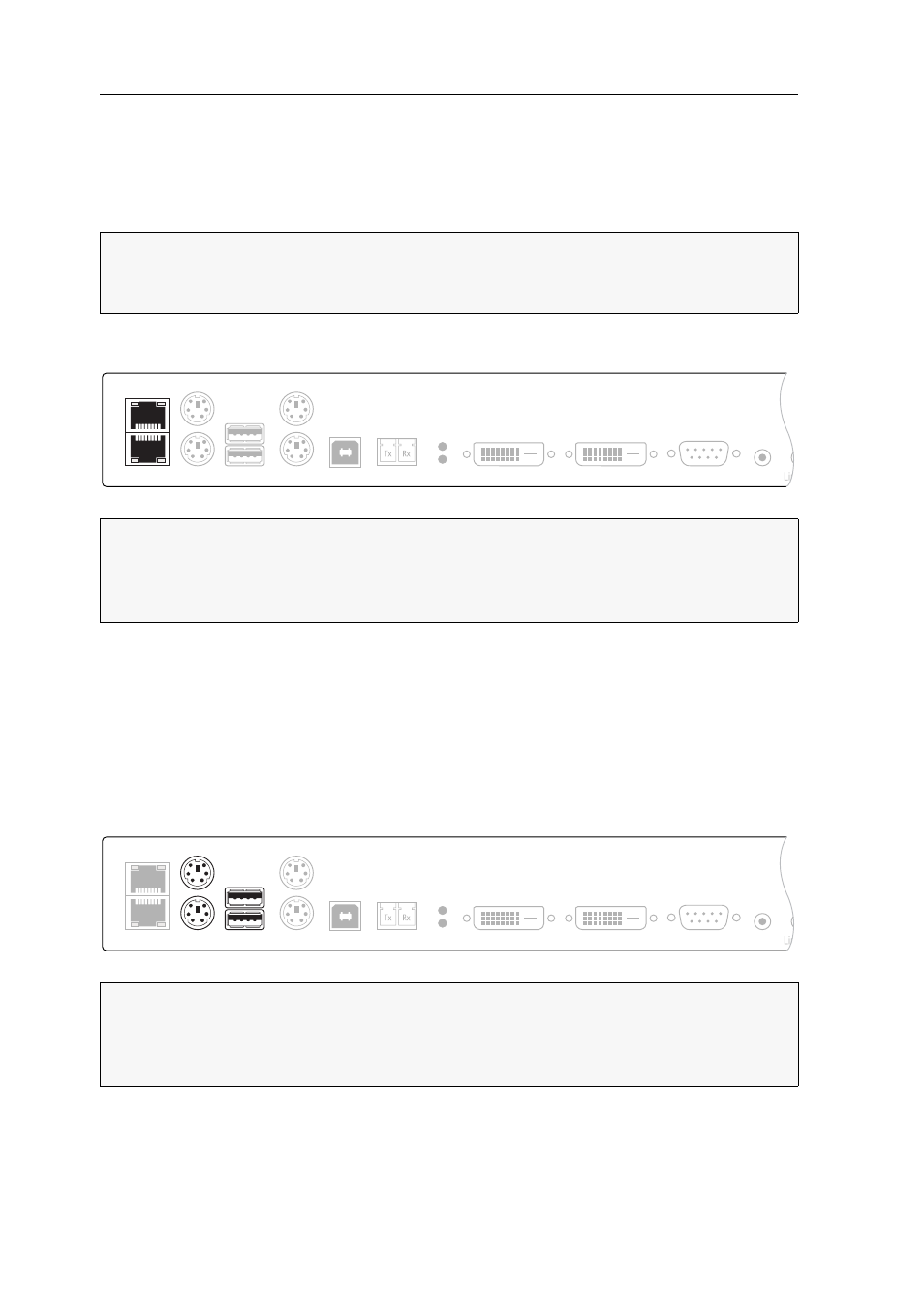

Installation des Rechnermoduls

An das Rechnermodul

DL-Vision-CPU

wird der Rechner angeschlossen, dessen Signale

an den entfernten Arbeitsplatz übertragen werden. Zusätzlich besteht die Möglichkeit,

einen lokalen Arbeitsplatz an das Rechnermodul anzuschließen.

Verbindung mit bis zu zwei lokalen Netzwerken herstellen

Network A:

Stecken Sie das als Zubehör erhältliche Twisted-Pair-Kabel der Kategorie 5

(oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netz-

werk.

Network B:

Stecken Sie das als Zubehör erhältliche Twisted-Pair-Kabel der Kategorie 5

(oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netz-

werk.

Tastatur und Maus des lokalen Arbeitsplatzes anschließen

Mouse:

Schließen Sie die PS/2-Maus des lokalen Arbeitsplatzes an.

Keyb.:

Schließen Sie die PS/2-Tastatur des lokalen Arbeitsplatzes an.

USB K/M:

Schließen Sie die USB-Maus und/oder die USB-Tastatur des lokalen

Arbeitsplatzes an.

TIPP:

Beim Anschluss der Kabel am Rechnermodul ist vorzugsweise von links

nach rechts vorzugehen. So vermeiden Sie, dass bereits gesteckte Kabel das Ein-

stecken weiterer Kabel erschweren.

HINWEIS:

Verbinden Sie – falls gewünscht – die Netzwerkschnittstellen mit bis zu

zwei lokalen Netzwerken, um aus den Netzwerken auf die Webapplikation

Config Panel

zuzugreifen und beispielsweise Syslog-Meldungen in diese Netzwerke

zu senden.

HINWEIS:

Möchten Sie einen lokalen Arbeitsplatz am Rechnermodul einrichten,

können Sie die Maus und die Tastatur des lokalen Arbeitsplatzes wahlweise als PS/2-

(Schnittstellen Mouse bzw. Keyb.) oder USB-Gerät (Schnittstellen USB K/M)

anschließen.

Network B

Network A

DVI-D DL Out

Video

Link

USB K/M

Transmission

Keyb.

Mouse

Keyb. CPU

Mouse CPU

USB CPU

RS232

DVI-D DL CPU

Line In
