Die Erweiterung DLV-Power
G&D DL-Vision(M/S) · 49
Deutsch
Belegung des Anschlusskabels für das Panel
Das im Lieferumfang enthaltene Anschlusskabel ist an das Panel anzubringen. Die
folgende Grafik erläutert die Zuordnung der Pins zu den Funktionen des Panels:
Um eines der Signale ATX-Power oder Reset zu schalten, ist das Signal mit dem
gemeinsamen Minus-Kontakt (Pin 4) leitend zu verbinden:

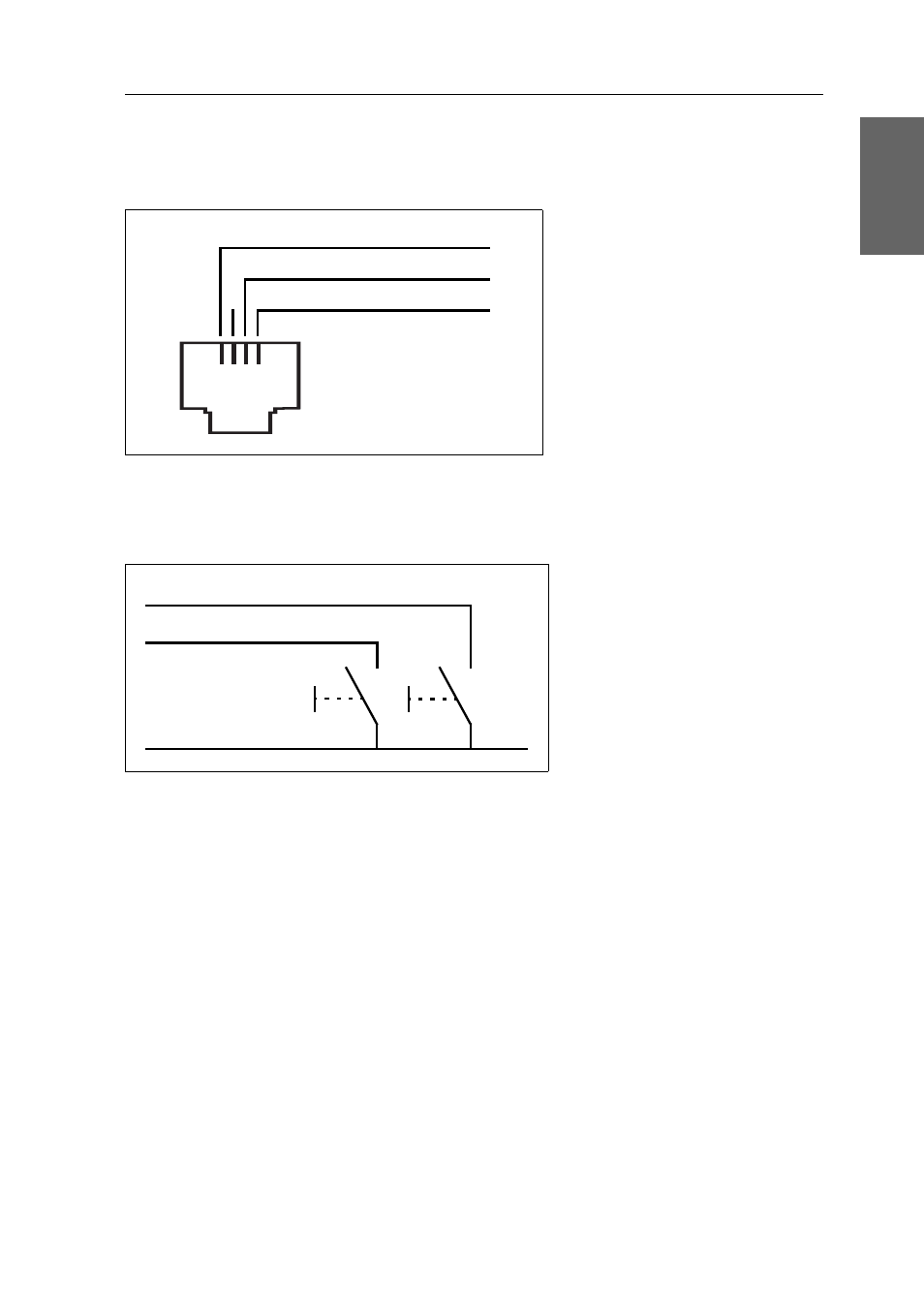

Abbildung 1: Zuordnung der Pins zu den Funktionen des Panels
Abbildung 2: Prinzipschaltung mit Tastern für ATX-Power und Reset
1 2 3 4
I1 SW1_ATXPWR# (Pin 1)
I2 SW2_RESET# (Pin 3)
- 0V (Pin 4)
I1 SW1_ATXPWR# (Pin 1)
I2 SW2_RESET# (Pin 3)
- 0V (Pin 4)
