Installation
G&D DL-Vision(M/S) · 11
Deutsch

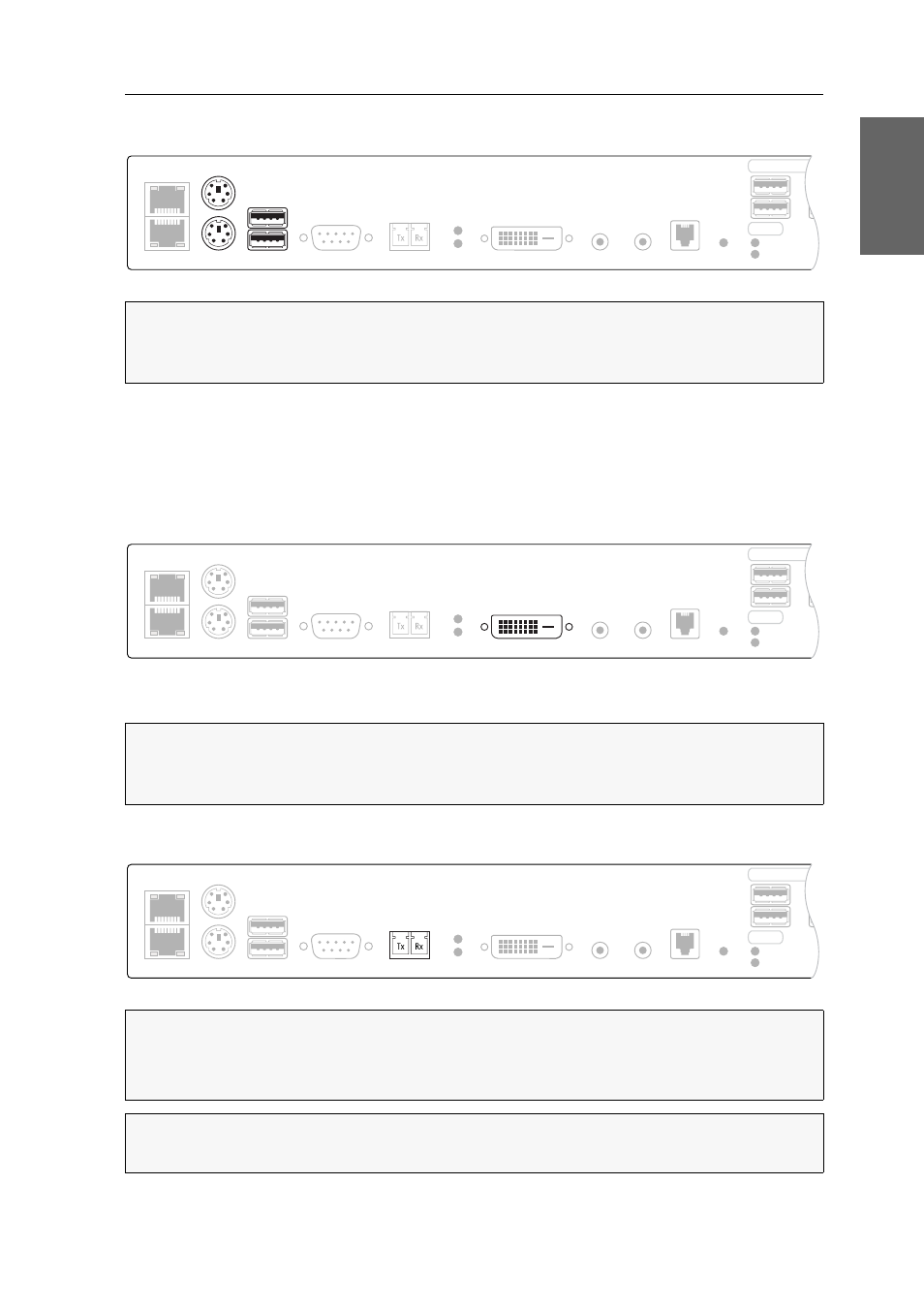

Tastatur und Maus des Arbeitsplatzes anschließen
Mouse: Schließen Sie die PS/2-Maus des Arbeitsplatzes an.
Keyb.: Schließen Sie die PS/2-Tastatur des Arbeitsplatzes an.
USB K/M: Schließen Sie die USB-Maus und/oder die -Tastatur des Arbeitsplatzes an.
Monitor des Arbeitsplatzes anschließen
DVI-D DL Out: Schließen Sie hier den Monitor des Arbeitsplatzes an.
Verbindung mit dem Rechnermodul herstellen
HINWEIS: Die Maus und die Tastatur des Arbeitsplatzes können Sie wahlweise als
PS/2- (Schnittstellen Mouse bzw. Keyb.) oder USB-Gerät (Schnittstellen USB K/M)
anschließen.
HINWEIS: Pro Videokanal der MultiChannel-Variante ist je eine DVI-D DL Out- Schnitt-
stelle verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ordnen jede
Schnittstelle einem bestimmten Kanal zu.
WICHTIG: Das Gerät verwendet Baugruppen mit Laser-Technologie, die der Laser-
Klasse 1 entsprechen.
Betrachten Sie die unsichtbare Laserstrahlung niemals mit optischen Instrumenten!
HINWEIS: Entfernen Sie die Schutzkappen der Transmission-Schnittstellen und der
Kabelstecker.
Keyb. USB K/M
Mouse Network B
Network A RS232 DVI-D DL Out Micro In Speaker Control Panel Video
Link
Transmission
USB 2.0 D
Power
Red.
Main
Ident.
DVI-D DL Out
Network B
Network A RS232 Micro In Speaker Control Panel Video
Link
USB K/M Transmission Keyb.
Mouse USB 2.0 D
Power
Red.
Main
Ident.
Transmission
Network B
Network A RS232 DVI-D DL Out Micro In Speaker Control Panel Video
Link
USB K/M Keyb.
Mouse USB 2.0 D
Power
Red.
Main
Ident.
